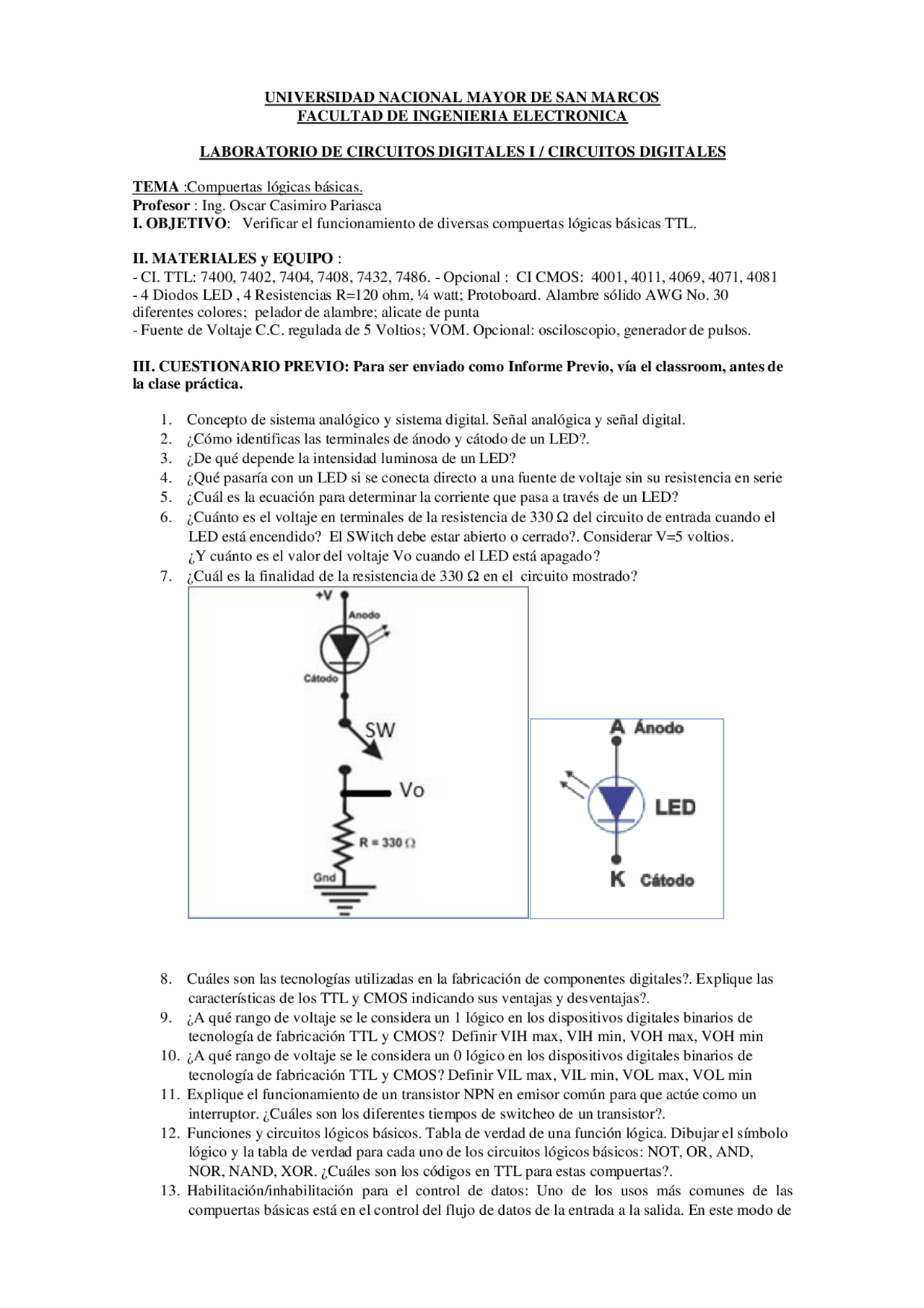

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FACULTAD DE INGENIERIA ELECTRONICA
LABORATORIO DE CIRCUITOS DIGITALES I / CIRCUITOS DIGITALES
TEMA :Compuertas lógicas básicas.
Profesor : Ing. Oscar Casimiro Pariasca
I. OBJETIVO: Verificar el funcionamiento de diversas compuertas lógicas básicas TTL.
II. MATERIALES y EQUIPO :
- CI. TTL: 7400, 7402, 7404, 7408, 7432, 7486. - Opcional : CI CMOS: 4001, 4011, 4069, 4071, 4081
- 4 Diodos LED , 4 Resistencias R=120 ohm, ¼ watt; Protoboard. Alambre sólido AWG No. 30
diferentes colores; pelador de alambre; alicate de punta
- Fuente de Voltaje C.C. regulada de 5 Voltios; VOM. Opcional: osciloscopio, generador de pulsos.
III. CUESTIONARIO PREVIO: Para ser enviado como Informe Previo, vía el classroom, antes de
la clase práctica.
1. Concepto de sistema analógico y sistema digital. Señal analógica y señal digital.
2. ¿Cómo identificas las terminales de ánodo y cátodo de un LED?.
3. ¿De qué depende la intensidad luminosa de un LED?
4. ¿Qué pasaría con un LED si se conecta directo a una fuente de voltaje sin su resistencia en serie
5. ¿Cuál es la ecuación para determinar la corriente que pasa a través de un LED?
6. ¿Cuánto es el voltaje en terminales de la resistencia de 330 del circuito de entrada cuando el
LED está encendido? El SWitch debe estar abierto o cerrado?. Considerar V=5 voltios.
¿Y cuánto es el valor del voltaje Vo cuando el LED está apagado?
7. ¿Cuál es la finalidad de la resistencia de 330 en el circuito mostrado?
8. Cuáles son las tecnologías utilizadas en la fabricación de componentes digitales?. Explique las
características de los TTL y CMOS indicando sus ventajas y desventajas?.
9. ¿A qué rango de voltaje se le considera un 1 lógico en los dispositivos digitales binarios de
tecnología de fabricación TTL y CMOS? Definir VIH max, VIH min, VOH max, VOH min
10. ¿A qué rango de voltaje se le considera un 0 lógico en los dispositivos digitales binarios de
tecnología de fabricación TTL y CMOS? Definir VIL max, VIL min, VOL max, VOL min
11. Explique el funcionamiento de un transistor NPN en emisor común para que actúe como un
interruptor. ¿Cuáles son los diferentes tiempos de switcheo de un transistor?.
12. Funciones y circuitos lógicos básicos. Tabla de verdad de una función lógica. Dibujar el símbolo
lógico y la tabla de verdad para cada uno de los circuitos lógicos básicos: NOT, OR, AND,
NOR, NAND, XOR. ¿Cuáles son los códigos en TTL para estas compuertas?.
13. Habilitación/inhabilitación para el control de datos: Uno de los usos más comunes de las
compuertas básicas está en el control del flujo de datos de la entrada a la salida. En este modo de
