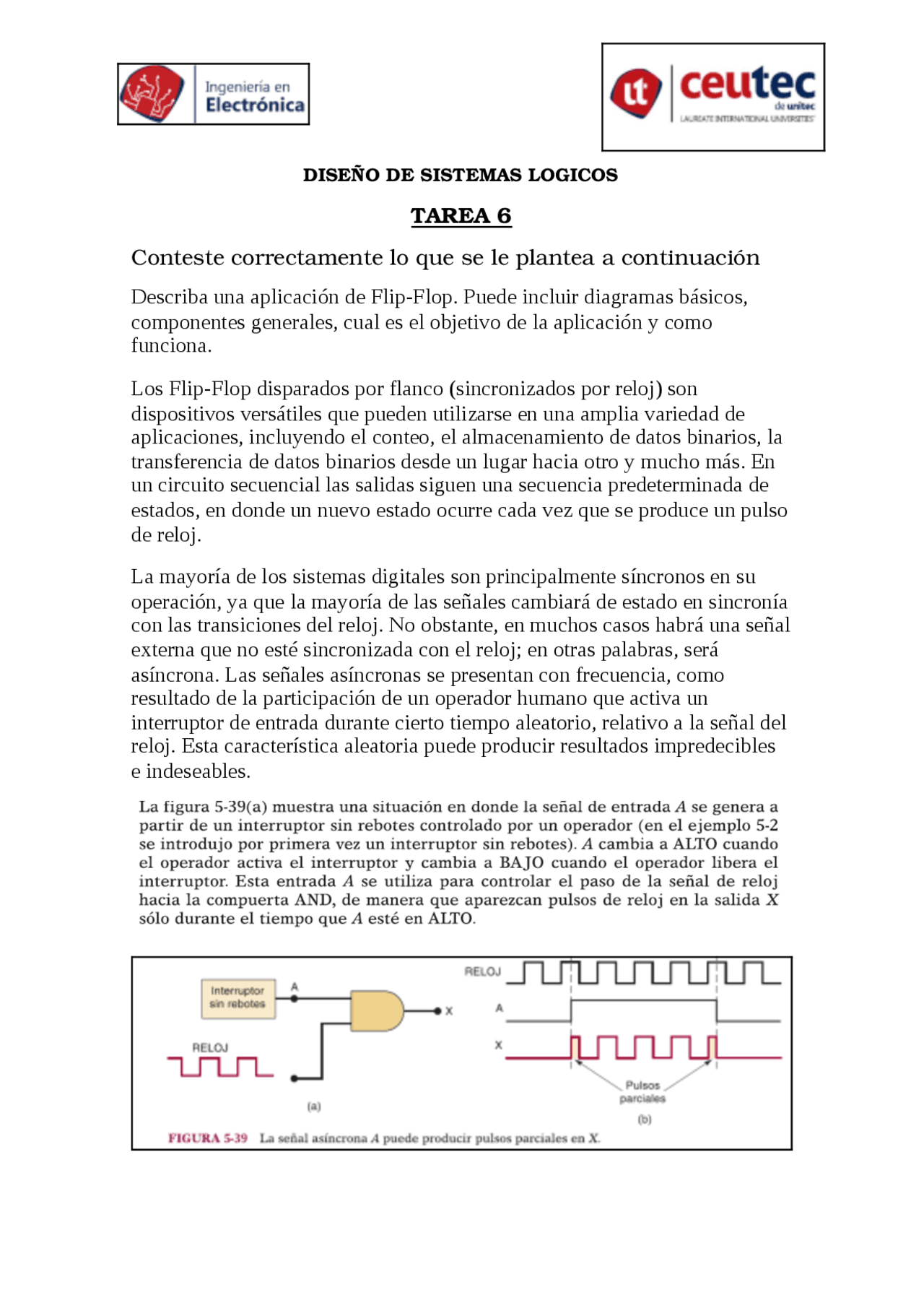

DISEÑO DE SISTEMAS LOGICOS
TAREA 6
Conteste correctamente lo que se le plantea a continuación
Describa una aplicación de Flip-Flop. Puede incluir diagramas básicos,
componentes generales, cual es el objetivo de la aplicación y como
funciona.
Los Flip-Flop disparados por flanco (sincronizados por reloj) son
dispositivos versátiles que pueden utilizarse en una amplia variedad de
aplicaciones, incluyendo el conteo, el almacenamiento de datos binarios, la
transferencia de datos binarios desde un lugar hacia otro y mucho más. En
un circuito secuencial las salidas siguen una secuencia predeterminada de
estados, en donde un nuevo estado ocurre cada vez que se produce un pulso
de reloj.
La mayoría de los sistemas digitales son principalmente síncronos en su
operación, ya que la mayoría de las señales cambiará de estado en sincronía
con las transiciones del reloj. No obstante, en muchos casos habrá una señal
externa que no esté sincronizada con el reloj; en otras palabras, será
asíncrona. Las señales asíncronas se presentan con frecuencia, como
resultado de la participación de un operador humano que activa un
interruptor de entrada durante cierto tiempo aleatorio, relativo a la señal del
reloj. Esta característica aleatoria puede producir resultados impredecibles
e indeseables.
