+ 9 V
Q2
Q1
R2
750
R1
270K
+
C2
50uF
+
C1
50uF
R3
270K
R4
750
+
C6
50uF
Vi
+
+
-
-
Vo
Ro
1K
10 Vgs
Vgs
-
+
+
Vo
0.6 K
+
-
1.2 K
io
-1.2 K
250 ib
1 K ib
Vi
1
2
2 K 1.5 K

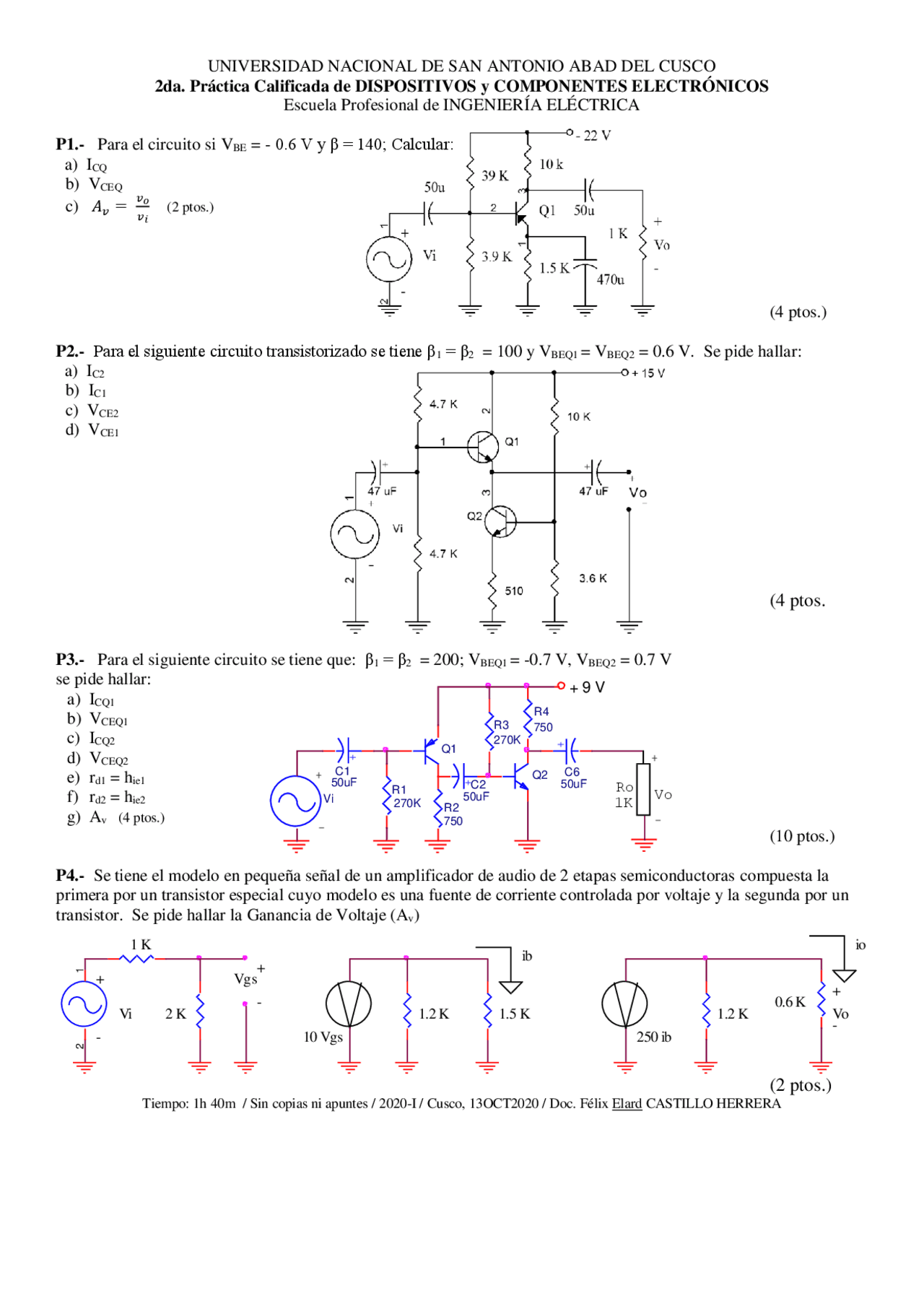

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO
2da. Práctica Calificada de DISPOSITIVOS y COMPONENTES ELECTRÓNICOS
Escuela Profesional de INGENIERÍA ELÉCTRICA
P1.- Para el circuito si VBE = - 0.6 V y β = 140; Calcular:
a) ICQ
b) VCEQ
c) 𝐴𝑣= 𝑣𝑜
𝑣𝑖 (2 ptos.)
(4 ptos.)
P2.- Para el siguiente circuito transistorizado se tiene β1 = β2 = 100 y VBEQ1 = VBEQ2 = 0.6 V. Se pide hallar:
a) IC2
b) IC1
c) VCE2
d) VCE1
(4 ptos.
P3.- Para el siguiente circuito se tiene que: β1 = β2 = 200; VBEQ1 = -0.7 V, VBEQ2 = 0.7 V
se pide hallar:
a) ICQ1
b) VCEQ1
c) ICQ2
d) VCEQ2
e) rd1 = hie1
f) rd2 = hie2
g) Av (4 ptos.) (10 ptos.)
P4.- Se tiene el modelo en pequeña señal de un amplificador de audio de 2 etapas semiconductoras compuesta la
primera por un transistor especial cuyo modelo es una fuente de corriente controlada por voltaje y la segunda por un
transistor. Se pide hallar la Ganancia de Voltaje (Av)
(2 ptos.)
Tiempo: 1h 40m / Sin copias ni apuntes / 2020-I / Cusco, 13OCT2020 / Doc. Félix Elard CASTILLO HERRERA
