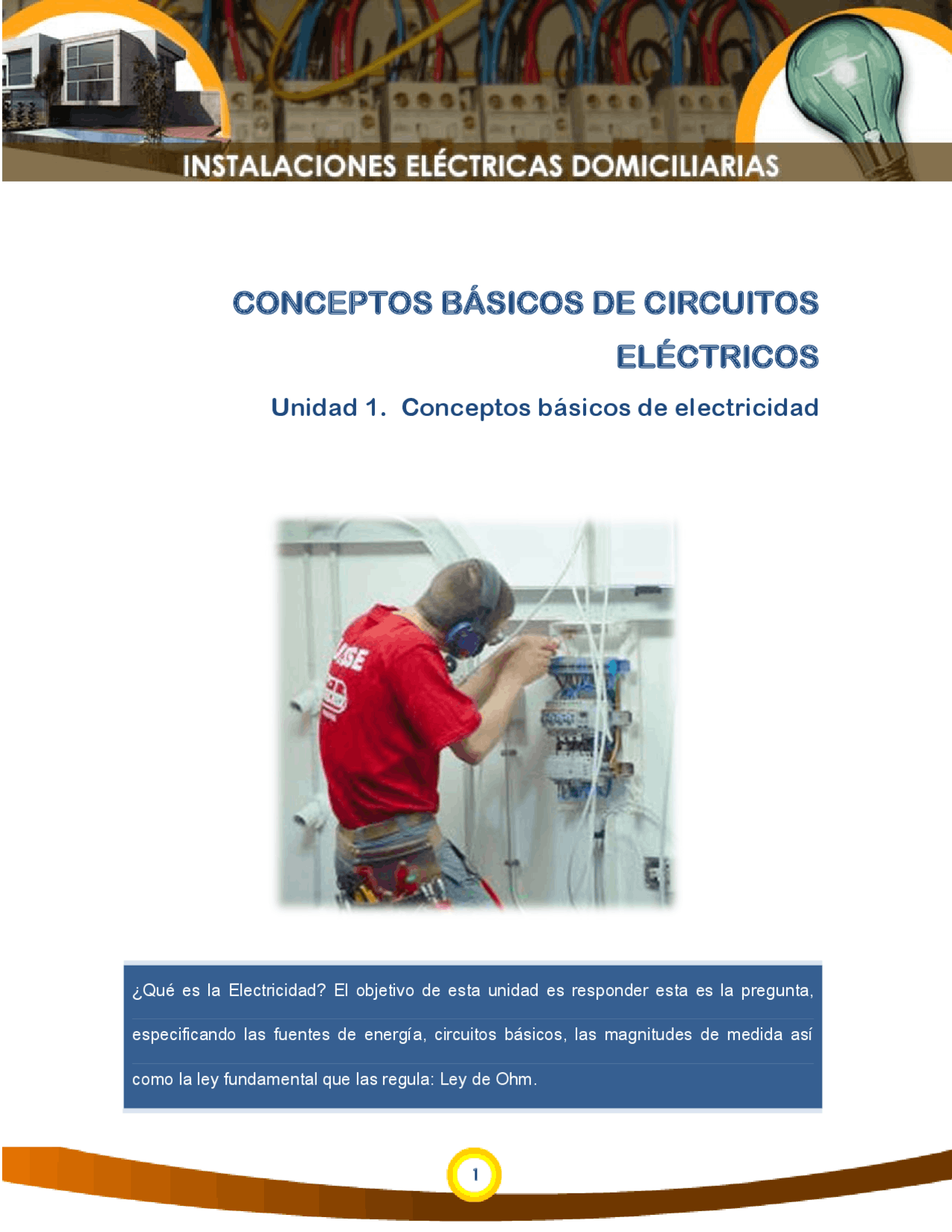

¿Qué es la Electricidad? El objetivo de esta unidad es responder esta es la pregunta,
especificando las fuentes de energía, circuitos básicos, las magnitudes de medida así
como la ley fundamental que las regula: Ley de Ohm.
Circuito paralelo
En un circuito serie la corriente que circula es la misma en todos los elementos, mientras que en un circuito paralelo la tensión aplicada es igual.
En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones:
Para generadores
Para Resistencias
Para Condensadores
Para Interruptores
Interruptor 1 Interruptor 2 Salida
Abierto Abierto Abierto
Abierto Cerrado Cerrado
Cerrado Abierto Cerrado
Cerrado Cerrado Cerrado
Medidas eléctricas
Los Medidores eléctricos son instrumentos que miden e indican magnitudes eléctricas, como corriente, carga, potencial y energía, o las características eléctricas de los circuitos, como la resistencia, la capacidad, y la inductancia. La información se da normalmente en una unidad eléctrica estándar: ohmios, voltios, amperios, culombios, henrios, faradios, vatios o julios.
Unidades básicas de medida en un circuito
Resistencia
Una resistencia o resistor es un elemento que causa oposición al paso de la corriente. La unidad de medición es el OHMIO, representado por la letra griega (Ω) omega.
Conexión de un ohmetro
Corriente
Es el flujo de electrones que atraviesa un material. La unidad de medición es el AMPERIO, representado por la letra A.
Conexión de un amperímetro
Voltaje
Conocido como tensión eléctrica, es el potencial eléctrico capaz de hacer circular cargas eléctricas en un circuito.
Conexión de un voltímetro
Por ejemplo:
Las flechas representan la dirección del flujo de la corriente en el nudo. I1 entra a la unión, considerando que I2 e I3 salen. Si I1 fuera 20 A e I3 fuera 5 A, I2 tendría 15 A, según la ley de voltaje de I1=I2 + I3. La ley de Kirchhoff para los voltajes es, la suma de voltajes alrededor de un circuito cerrado es igual a cero.
Esto también puede expresarse como la suma de voltajes de un circuito cerrado es igual a la suma de voltajes de las fuentes de tensión:
En la figura anterior, la suma de las caídas de voltaje en R1, R2 y R3 deben ser igual a 10V o sea, 10V =V1+ V2+ V3. Aquí un ejemplo:
Las corrientes de I2 e I3 y la resistencia desconocida R3 centran todos los cálculos, usando la teoría básica de la corriente continua. La dirección del flujo de la corriente está indicada por las flechas.
Ley de Watt – Potencia Eléctrica
Es la cantidad de energía eléctrica o trabajo, que se transporta o que se consume en una determinada unidad de tiempo.
Si la tensión se mantiene constante, la potencia es directamente proporcional a la corriente
P: Potencia I: Corriente V: Voltaje
