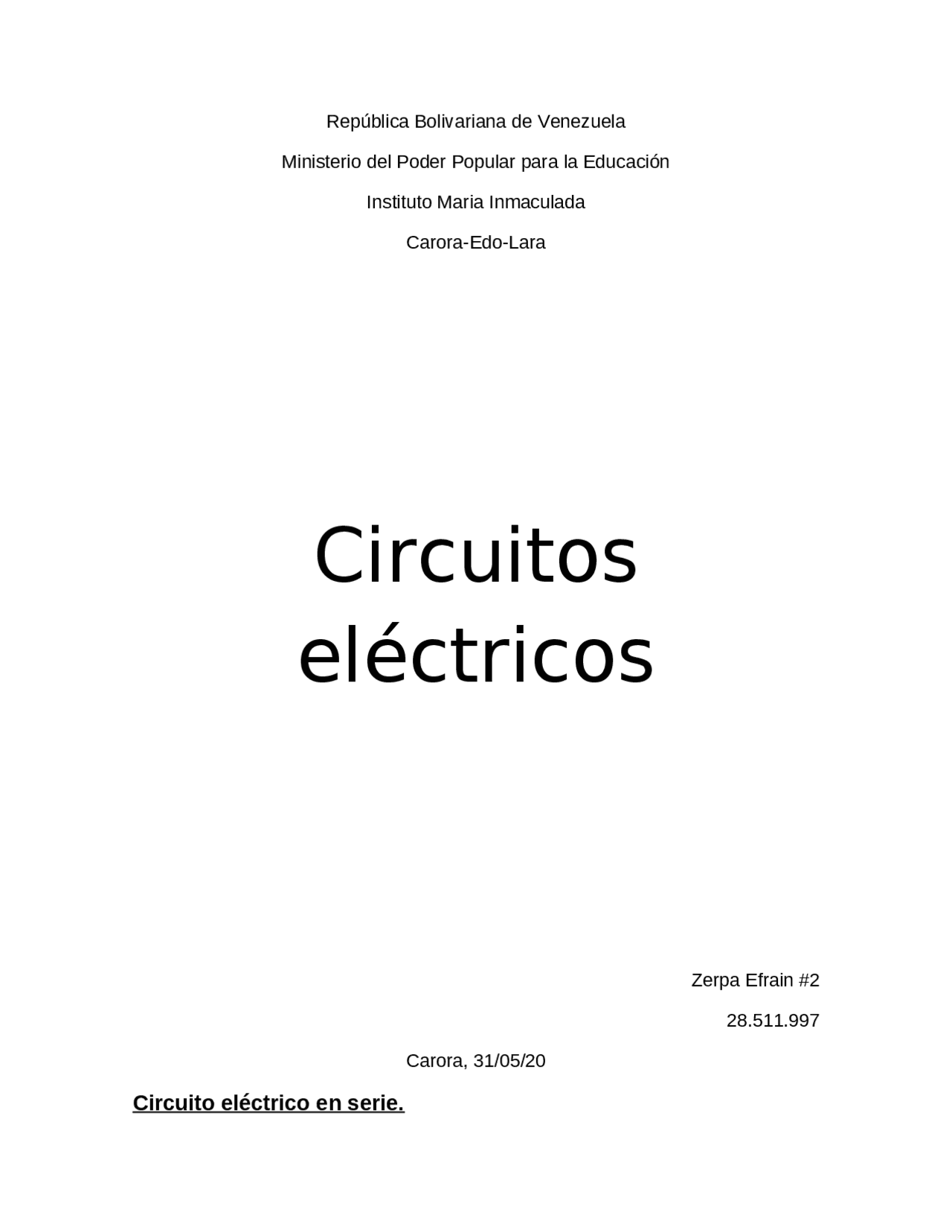

República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación
Instituto Maria Inmaculada
Carora-Edo-Lara
Circuitos
eléctricos
Zerpa Efrain #2
28.511.997
Carora, 31/05/20
Circuito eléctrico en serie.
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Circuitos Eléctricos en Serie y en Paralelo: Una Explicación Detallada, Guías, Proyectos, Investigaciones de Electrónica
Conceptos sobre el circuito electrico
Tipo: Guías, Proyectos, Investigaciones
2019/2020
1 / 8
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Circuitos Eléctricos en Serie y en Paralelo: Una Explicación Detallada y más Guías, Proyectos, Investigaciones en PDF de Electrónica solo en Docsity!
República Bolivariana de Venezuela Ministerio del Poder Popular para la Educación Instituto Maria Inmaculada Carora-Edo-Lara
Circuitos
eléctricos
Zerpa Efrain # 28.511. Carora, 31/05/
Circuito eléctrico en serie.
Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la corriente , que debe alcanzar a todos los bornes o terminales conectados en la red de manera sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del siguiente. Si lo explicamos con una metáfora hidráulica, tendremos dos o más depósitos de agua dispuestos de manera tal que la tubería de salida de uno es la de entrada del siguiente, y así sucesivamente. Los circuitos en serie suministran a los terminales la misma cantidad de corriente en la misma idéntica intensidad , y provee al circuito de una resistencia equivalente igual a la suma de las resistencias de cada terminal conectado, pero siempre más alta que la mayor de ellas; esto significa que a medida que añadimos terminales, la resistencia incrementa (en vez de disminuir, como en los circuitos en paralelo). Los circuitos en serie son útiles porque permiten la suma del voltaje, sobre todo en lo referido a generadores; esto es, permiten acumular la potencia de la red. Por eso ciertos aparatos emplean un número determinado de baterías para alimentarse: porque sólo así pueden alcanzar el voltaje requerido. Caso contrario requeriríamos una sola pila más potente y costosa . Características Los circuitos en serie tienen una conexión general en secuencia. Esto les concede ciertas especificaciones técnicas, las cuales se detallan a continuación: Los terminales de los elementos se conectan sucesivamente El terminal de salida de un elemento (negativo) se une al terminal de entrada del siguiente componente (positivo).
Ya que la intensidad de la corriente sigue un solo camino de circulación, la resistencia total del circuito es igual a la suma de todas las resistencias que lo componen. Matemáticamente, este principio se expresa de la siguiente forma: Mientras más resistencias estén conectados al circuito, mayor será la resistencia total equivalente del sistema y, según la Ley de Ohm (V=I*R), si la resistencia aumenta, entonces la intensidad disminuye. En síntesis, en tanto más resistencias conectemos al circuito en serie, menor será la corriente que circule a través de él. Los componentes del circuito son dependientes entre sí Por ejemplo, si el circuito incluye la conexión de algún interruptor y este se abre, automáticamente la corriente deja de circular a través del circuito, independientemente de cuál haya sido el punto de desconexión. Lo mismo sucede si uno de los elementos se avería durante su operación. Si un componente se funde o se desconecta, entonces el circuito se abrirá en ese punto y la corriente dejará de circular. Además, la naturaleza del circuito implica que todos los componentes se conectan o desconectan simultáneamente. Es decir, o el circuito está abierto (y por ende, todos los componentes desconectados) o el circuito está cerrado (y en consecuencia, todos los componentes están conectados).
Circuito en paralelo
Cuando hablamos de un circuito en paralelo o una conexión en paralelo, nos referimos a una conexión de dispositivos eléctricos (como bobinas, generadores, resistencias, condensadores, etc.) colocados de manera tal que tanto los terminales de entrada o bornes de cada uno, como sus terminales de salida, coincidan entre sí. El circuito en paralelo es el modelo empleado en la red eléctrica de todas las viviendas , para que todas las cargas tengan el mismo voltaje. Si lo entendemos usando la metáfora de una tubería de agua, tendríamos dos depósitos de líquido
que se llenan simultáneamente desde una entrada común, y se vacían del mismo modo por un desagüe compartido. Este tipo de circuitos permiten reparar alguna conexión o dispositivo sin que se vean afectados los demás, y además mantiene entre todos los dispositivos la misma exacta tensión , a pesar de que mientras más dispositivos sean más corriente deberá generar la fuente eléctrica. Además, la resistencia obtenida de esta manera es menor que la sumatoria de las resistencias del circuito completo: mientras más receptores, menor resistencia. La gran ventaja de los circuitos en paralelo es esa: la independencia de cada estación de la red, cuya posible falla no alteraría en absoluto la diferencia de potencial que hay en los extremos del circuito. Esta es su principal diferencia de uso con los circuitos en serie.
Características
Este tipo de circuitos tienen una conexión en paralelo, lo cual implica determinadas propiedades intrínsecas de este tipo de esquemas. A continuación se describen las principales características de los circuitos en paralelo: Los terminales de los elementos se conectan en paralelo Tal como su nombre lo indica, las conexiones de todos los receptores coinciden en sus terminales de entrada y de salida. Esto significa que los bornes positivos están conectados entre sí, al igual que los bornes negativos. El voltaje es el mismo entre todos los terminales en paralelo Todos los componentes del circuito que están conectados en paralelo están sometidos al mismo nivel de tensión. Es decir, el voltaje entre nodos verticales siempre es el mismo. De este modo, la ecuación que expresa esta característica es la siguiente: Al conectar baterías o pilas en paralelo, estas mantienen el mismo nivel de tensión entre nodos, siempre que la conexión de la polaridad (positivo-positivo, negativo- negativo) sea la apropiada. Esta configuración trae como ventaja el consumo uniforme de las baterías que conforman el circuito, con lo cual la vida útil de cada una de las baterías debería ser considerablemente mayor.
