Un circuito eléctrico es el conjunto de elementos eléctricos conectados entre sí que permiten generar, transportar y utilizar la energía eléctrica con la finalidad de transformarla en otro tipo de energía como, por ejemplo, energía calorífica (estufa), energía lumínica (bombilla) o energía mecánica (motor).
Tipo: Guías, Proyectos, Investigaciones
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

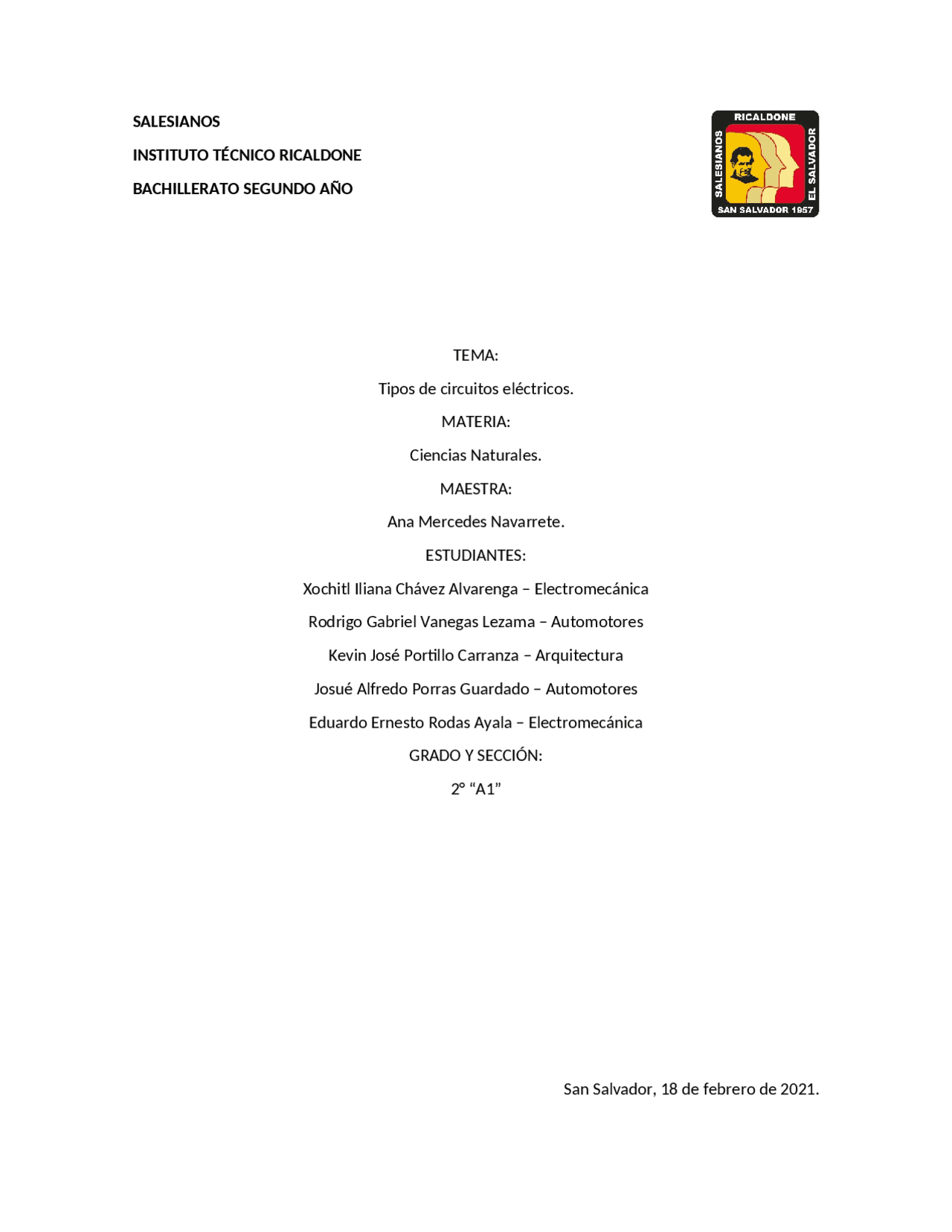

Tipos de circuitos eléctricos. MATERIA: Ciencias Naturales. MAESTRA: Ana Mercedes Navarrete. ESTUDIANTES: Xochitl Iliana Chávez Alvarenga – Electromecánica Rodrigo Gabriel Vanegas Lezama – Automotores Kevin José Portillo Carranza – Arquitectura Josué Alfredo Porras Guardado – Automotores Eduardo Ernesto Rodas Ayala – Electromecánica GRADO Y SECCIÓN: 2° “A1” San Salvador, 18 de febrero de 2021.
Corriente eléctrica. ¿Qué es la corriente eléctrica? La corriente eléctrica es el flujo de la carga eléctrica que por lo general son electrones por medio de un conductor eléctrico. La primera vez que se logró tener un movimiento constante de una carga eléctrica fue en 1800 cuando el italiano Alessandri Volta creo la primera pila eléctrica. Tipos de corriente eléctrica. Corriente continua : Se denomina corriente continua o corriente directa al flujo de cargas eléctricas que no cambia de sentido con el tiempo. La corriente eléctrica a través de un material se establece entre dos puntos de distinto potencial. Cuando hay corriente continua, los terminales de mayor y menor potencial no se intercambian entre sí. Corriente Alterna : Se denomina corriente alterna a la corriente eléctrica en la que la magnitud y dirección varían cíclicamente. La forma de onda de la corriente alterna más comúnmente utilizada es la de una onda senoidal. En el uso coloquial, «corriente alterna» se refiere a la forma en la cual la electricidad llega a los hogares y a las empresas. Corriente Trifásica : Se denomina corriente trifásica al conjunto de tres corrientes alternas de igual frecuencia, amplitud y valor eficaz que presentan una diferencia de fase entre ellas de 120°, y están dadas en un orden determinado. Cada una de las corrientes que forman el sistema se designa con el nombre de fase. Corriente Monofásica: Se denomina corriente monofásica a la que se obtiene de tomar una fase de la corriente trifásica y un cable neutro. En España y demás países que utilizan valores similares para la generación y trasmisión de energía eléctrica, este tipo de corriente facilita una tensión de 230 voltios, lo que la hace apropiada para que puedan funcionar adecuadamente la mayoría de electrodomésticos y luminarias que hay en las viviendas.
Construcción de diagramas de corriente eléctrica. Un diagrama electrónico es una representación pictórica de un circuito eléctrico. Muestra los diferentes componentes del circuito de manera simple y con pictogramas uniformes de acuerdo a normas, y las conexiones de alimentación y de señal entre los distintos dispositivos. El arreglo de los componentes e interconexiones en el esquema generalmente no corresponde a sus ubicaciones físicas en el dispositivo terminado. A diferencia de un esquema de diagrama de bloques o disposición, un esquema de circuito muestra la conexión real mediante cables entre los dispositivos. (Aunque el esquema no tiene que corresponder necesariamente a lo que el circuito real aparenta) -- El tipo de dibujo que sí representa al circuito real se llama negativo (o positivo) de la tablilla de circuito impreso. Es muy importante manejar los esquemáticos usando un número de revisión secuencial y el formato hoja X de N al numerar las hojas (ejemplo: hoja 1 de 3, 2 de 3, etc.) para evitar confusiones o problemas. Tipos de diagramas eléctricos. Diagrama de Conexión. Es como un pequeño borrador que se hace antes de la instalación eléctrica. El cual se hace en un papel de cualquier medida y que nos sirve para un pequeño análisis de una instalación ya sea grande o pequeña, uno de los objetivos es hacer modificaciones al circuito antes de ponerlo en un plano. Estos diagramas son de gran uso en nuestros primeros comienzos de instalaciones eléctricas. Podríamos decir que los diagramas de conexión son de usos meramente escolar o básico, ya que su principal objetivo es crear la capacidad de darnos a entender el flujo de la corriente en un circuito eléctrico y su funcionamiento ordenado. También se le conoce con el nombre de diagrama esquemático, y se le puede considerar como una combinación entre un diagrama unifilar y un diagrama de montaje, ya que muestra todas las conexiones eléctricas entre los componentes.
No hay una Norma Oficial que regule su elaboración por lo que se deja a criterio del electricista la forma de realizarlos. Pueden hacerse en forma horizontal y/o vertical, también pueden incluir los lugares que alimentan cada una de las derivaciones conectadas a las fases. En las siguientes figuras observamos un diagrama de conexión de un circuito en serie, en donde se observa claramente las cantidades de líneas que entran a los diferentes componentes de la instalación eléctrica. Por su forma de uso no especifica la localización física exacta de sus componentes, con este tipo de diagrama se nos facilita mucho el análisis de la operación de nuestro circuito, sí observamos las imágenes de arriba observamos que no usamos símbolos, de hecho, hacemos uso de dibujos exactos del componente al que llegan los cables conductores. Diagrama de Montaje. Un diagrama de montaje es aquel que se hace previo a una instalación eléctrica y antes de pasar la instalación eléctrica a un plano o a un diagrama unifilar, nos es muy útil, porque nos da hasta el último detalle de cómo va conectado cada componente en un circuito eléctrico. Este tipo de diagrama nos muestra de una forma muy detallada las diversas conexiones que contendrá nuestra instalación eléctrica, también muestra la cantidad de cable eléctrico que pasará por cada tubería. Es una representación gráfica de los pasos que se siguen en toda una secuencia de actividades, dentro de un proceso o un procedimiento de instalación eléctrica, identificándolos mediante símbolos de acuerdo con su naturaleza; incluye, además, toda la información que se considera necesaria para el análisis, tal como distancias recorridas, cantidad considerada y tiempo requerido. Con fines analíticos y como ayuda para descubrir y eliminar in eficiencias.
Podríamos afirmar que un diagrama unifilar representa la tubería y la cantidad de conductores eléctricos que pasan por dicha tubería, en esta otra imagen podemos observar la misma instalación, pero un pequeño plano. Se espera que con el uso de símbolos y líneas se obtenga una mayor idea del proyecto, ya que nos ofrece una visión más limpia y total del proyecto, la línea negra que representa la tubería metálica, estará en la misma posición en nuestro plano y con la misma cantidad de líneas que indique, ya que este diagrama también puede ser visto como el conjunto de instrucciones para realizar una instalación eléctrica. Diagrama de bloques. Este diagrama está formado por un conjunto de rectángulos dentro de los cuales se describe de forma breve la función de cada uno de ellos, los rectángulos se conectan por medio de fechas que indican la dirección de la circulación de la corriente o del flujo de la potencia, solo se usan para referencias generales, acompañados con presupuestos de obras.
Circuitos en serie y paralelo. ¿Qué es un circuito en serie? Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del siguiente. Funcionamiento Si lo explicamos con una metáfora hidráulica, tendremos dos o más depósitos de agua dispuestos de manera tal que la tubería de salida de uno es la de entrada del siguiente, y así sucesivamente. Los circuitos en serie suministran a los terminales la misma cantidad de corriente en la misma idéntica intensidad, y provee al circuito de una resistencia equivalente igual a la suma de las resistencias de cada terminal conectado, pero siempre más alta que la mayor de ellas; esto significa que a medida que añadimos terminales, la resistencia incrementa (en vez de disminuir, como en los circuitos en paralelo). ¿Cómo se construye?
El circuito eléctrico en paralelo es una conexión donde los puertos de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.
Fuentes bibliográficas. Corriente eléctrica. (2021). Retrieved 19 February 2021, from https://es.m.wikipedia.org/wiki/Corriente_el%C3%A9ctrica Conductores Eléctricos: Tipos y Características Principales. (2018). Retrieved 19 February 2021, from https://www.lifeder.com/conductores-electricos/ Sociedad, E. (2021). 1.1. Aspectos básicos de la electricidad | Energía y Sociedad. Retrieved 19 February 2021, from http://www.energiaysociedad.es/manenergia/1- 1-aspectos-basicos-de-la-electricidad/ Diagramas Eléctricos. (2020). Retrieved 19 February 2021, from https://www.espaciohonduras.net/instalaciones-electricas/tipo-de-diagramas- electricos Circuito en Serie - Concepto, elementos y ejemplos. (2021). Retrieved 19 February 2021, from https://concepto.de/circuito-en-serie/#ixzz6mrgHrNXp Circuito en Serie - Concepto, elementos y ejemplos. (2021). Retrieved 19 February 2021, from https://concepto.de/circuito-en-serie/#ixzz6mrgHrNXp
