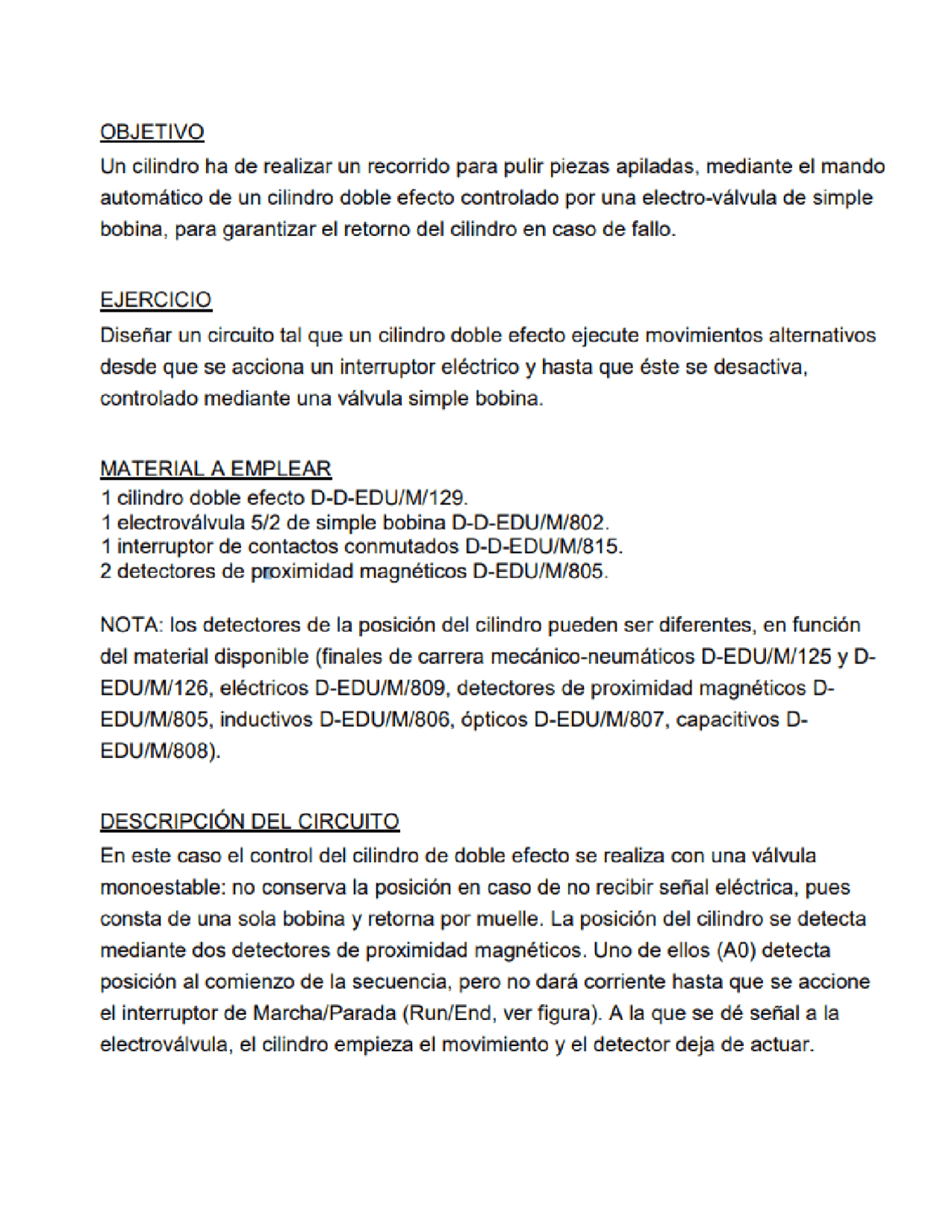

OBJETIVO Un cilindro ha de realizar un recorrido para pulir piezas apiladas, mediante el mando automático de un cilindro doble efecto controlado por una electro-válvula de simple bobina, para garantizar el retorno del cilindro en caso de fallo. EJERCICIO Diseñar un circuito tal que un cilindro doble efecto ejecute movimientos alternativos desde que se acciona un interruptor eléctrico y hasta que éste se desactiva, controlado mediante una válvula simple bobina. MATERIAL A EMPLEAR 1 cilindro doble efecto D-D-EDU/M/129. 1 electroválvula 5/2 de simple bobina D-D-EDU/M/802. 1 interruptor de contactos conmutados D-D-EDU/M/815. 2 detectores de proximidad magnéticos D-EDU/M/805. NOTA: los detectores de la posición del cilindro pueden ser diferentes, en función del material disponible (finales de carrera mecánico-neumáticos D-EDU/M/125 y D- EDU/M/126, eléctricos D-EDU/M/8089, detectores de proximidad magnéticos D- EDU/M/805, inductivos D-EDU/M/806, ópticos D-EDU/M/807, capacitivos D- EDU/M/808). DESCRIPCIÓN DEL CIRCUITO En este caso el control del cilindro de doble efecto se realiza con una válvula monoestable: no conserva la posición en caso de no recibir señal eléctrica, pues consta de una sola bobina y retorna por muelle. La posición del cilindro se detecta mediante dos detectores de proximidad magnéticos. Uno de ellos (AO) detecta posición al comienzo de la secuencia, pero no dará corriente hasta que se accione el interruptor de Marcha/Parada (Run/End, ver figura). A la que se dé señal a la electroválvula, el cilindro empieza el movimiento y el detector deja de actuar.
