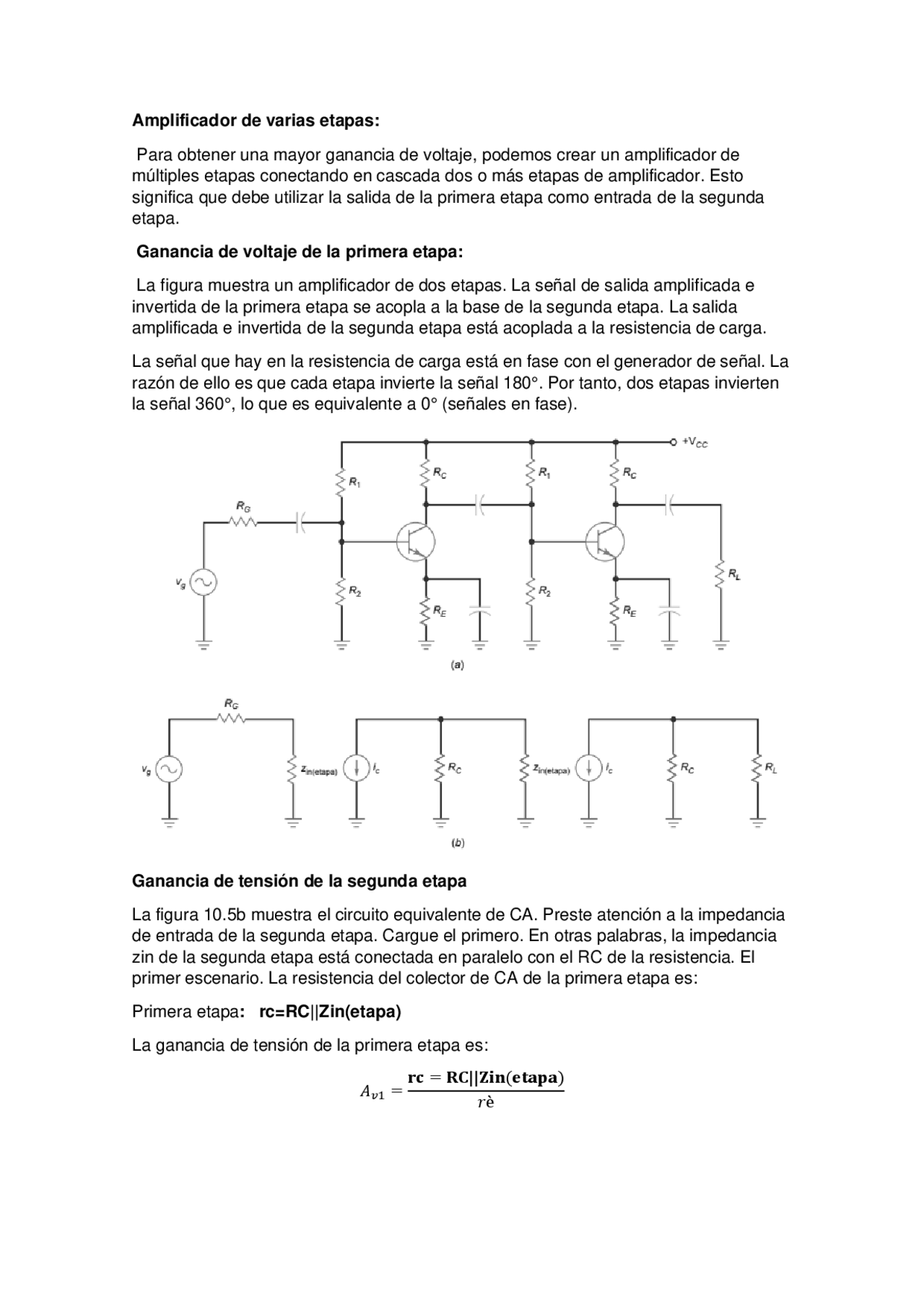

Amplificador de varias etapas: Para obtener una mayor ganancia de voltaje, podemos crear un amplificador de múltiples etapas conectando en cascada dos o más etapas de amplificador. Esto significa que debe utilizar la salida de la primera etapa como entrada de la segunda etapa. Ganancia de voltaje de la primera etapa: La figura muestra un amplificador de dos etapas. La señal de salida amplificada e invertida de la primera etapa se acopla a la base de la segunda etapa. La salida amplificada e invertida de la segunda etapa está acoplada a la resistencia de carga. La señal que hay en la resistencia de carga está en fase con el generador de señal. La razón de ello es que cada etapa invierte la señal 180°. Por tanto, dos etapas invierten la señal 360°, lo que es equivalente a 0° (señales en fase). Ganancia de tensión de la segunda etapa La figura 10.5b muestra el circuito equivalente de CA. Preste atención a la impedancia de entrada de la segunda etapa. Cargue el primero. En otras palabras, la impedancia zin de la segunda etapa está conectada en paralelo con el RC de la resistencia. El primer escenario. La resistencia del colector de CA de la primera etapa es: Primera etapa : rc=RC||Zin(etapa) La ganancia de tensión de la primera etapa es: 𝐴𝑣 1 =
𝑟è
Ganancia de tensión de la segunda etapa La resistencia de colector en alterna de la segunda etapa es: rc=RC||RL Y la ganancia de tensión es : 𝑨𝒗𝟐 =
𝒓è Ganancia total de tensión La ganancia total de tensión del amplificador está dada por el producto de las ganancias individuales: 𝑨𝑽 = 𝑨𝒗𝟏. 𝑨𝒗𝟐 Amplificador con resistencia de emisor sin desacoplar La ganancia de tensión de un amplificador en emisor común varía con la corriente de reposo, las variaciones de temperatura y la sustitución del transistor, porque estas magnitudes varían re` y Beta Realimentación de emisor en alterna Una forma de estabilizar la ganancia de voltaje es mantener desacoplada parte de la resistencia del emisor, como se muestra en la figura 10.7a, para generar una retroalimentación alterna del emisor. Cuando la corriente El emisor de CA fluye a través de la resistencia del emisor sin desacoplarse y el voltaje de CA vuelve a aparecer. Esto produce una retroalimentación negativa (presentada en el Capítulo 8). El voltaje de CA en D cambia de manera opuesta a la ganancia de voltaje. La resistencia desacoplada re se llama resistencia de retroalimentación porque su voltaje de CA es opuesto a la ganancia de voltaje.
Menor distorsión con señales grandes La no linealidad de la curva del diodo emisor es la fuente de una gran distorsión de la señal. Desacoplamiento Diodo emisor, hemos reducido su influencia en la ganancia de voltaje. A su vez, esto reduce la distorsión. Esto sucede cuando se trata de señales grandes. En otras palabras, sin la resistencia de retroalimentación, la ganancia de voltaje es: 𝐴𝑣 =
`𝑟𝑒
Dado que re es sensible a la corriente, su valor cambiará cuando haya una gran señal. Lo que significa conseguir El voltaje cambia durante el gran período de señal. En otras palabras, el cambio en re resulta en Las personas con signos físicos importantes se retuercen. Sin embargo, a través de la resistencia de retroalimentación, la ganancia de voltaje de este tipo de amplificador es 𝐴𝑣 =
Realimentación en dos etapas Un amplificador con resistencia de emisor desacoplada es un ejemplo de un circuito de retroalimentación simple. Etapa, la ganancia de voltaje se puede estabilizar razonablemente, la impedancia de entrada y Reducir la distorsión. La retroalimentación en dos etapas es mejor. Idea básica La figura 10.10 muestra un amplificador de dos etapas con retroalimentación. Resistencia en la primera etapa El transmisor no está desacoplado. La segunda es la etapa de emisor común, el emisor está conectado a tierra de CA, Para generar la máxima ganancia de esta etapa. Señal de salida a través de El sistema de retroalimentación de RF llega primero al transmisor. Gracias al divisor de voltaje, el voltaje es lo primero El emisor y el terreno son: 𝑣𝑒 =
Ganancia de tensión En un amplificador de dos etapas con realimentación bien diseñado, la ganancia de tensión viene dada por esta derivación: 𝐴𝑣 =
En la mayoría de los diseños, el primer término de esta ecuación es mucho mayor que 1, por lo que la ecuación se puede simplificar como sigue: 𝐴𝑣 =
