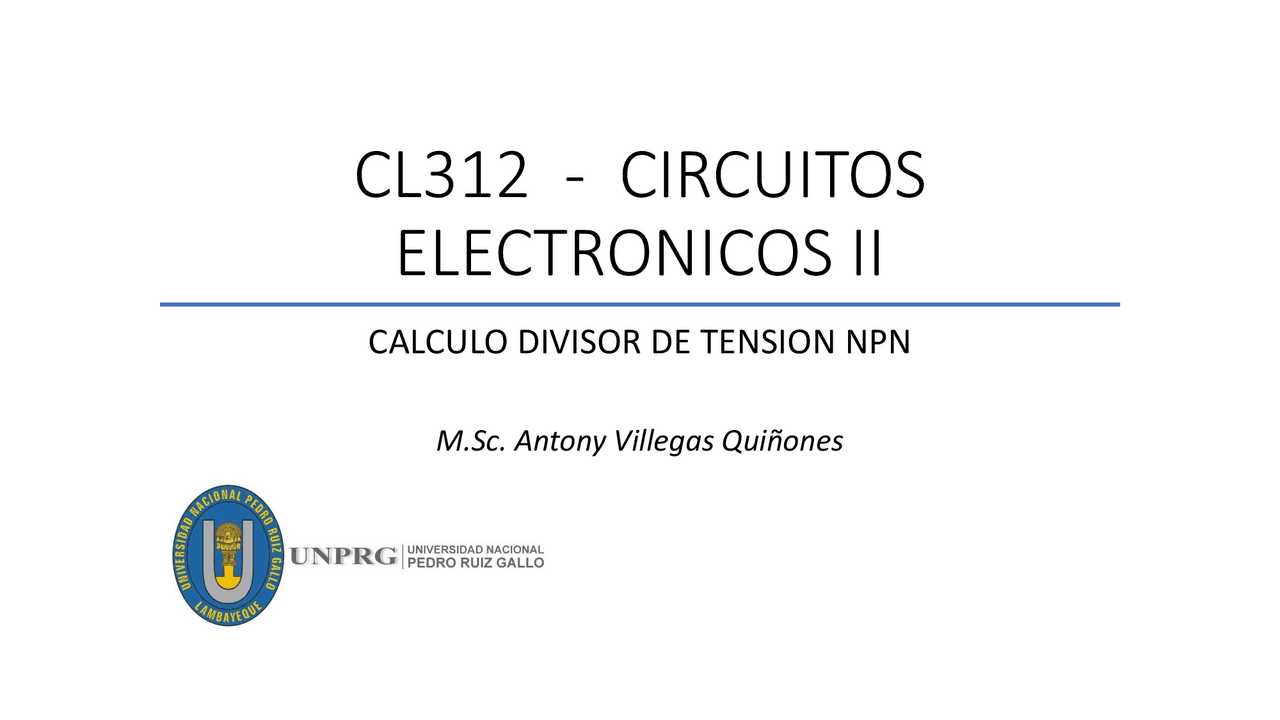

CL312 - CIRCUITOS
ELECTRONICOS II
CALCULO DIVISOR DE TENSION NPN
M.Sc. Antony Villegas Quiñones
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Vista previa parcial del texto

¡Descarga circuitos electronicos y más Ejercicios en PDF de Electrónica solo en Docsity!

CL312 - CIRCUITOS

ELECTRONICOS II

CALCULO DIVISOR DE TENSION NPN

M.Sc. Antony Villegas Quiñones

Estructura del tema

  • Calculo Componentes Divisor de Tension

Datasheet

Datasheet

Asumiendo valores

  • Corriente Colector max 100 mA.
  • Asumiendo:
  • 𝑉𝑐𝑐 = 6𝑉
  • 𝑹𝒆 = 𝟏𝑲Ω
  • 𝑉𝑒 = 1𝑉
  • 𝐼𝑒 = 1𝑉 1𝑘Ω

Hallamos RC

  • Punto Q medio
  • 𝑉𝑐 − 𝑉𝑒 = 𝑉𝑐𝑐/ 2
  • 𝑉𝑐 = 6 2

Hallamos R

𝑉𝑐𝑐 𝑅1+𝑅

  • 1 .7𝑉 = 1𝑘Ω ∗ 6𝑉 𝑅1+1𝑘Ω
  • 𝑹𝟏 = 𝟐. 𝟓𝟑𝒌Ω

Valores finales

Corriente Colector

Vbb

Preguntas?
