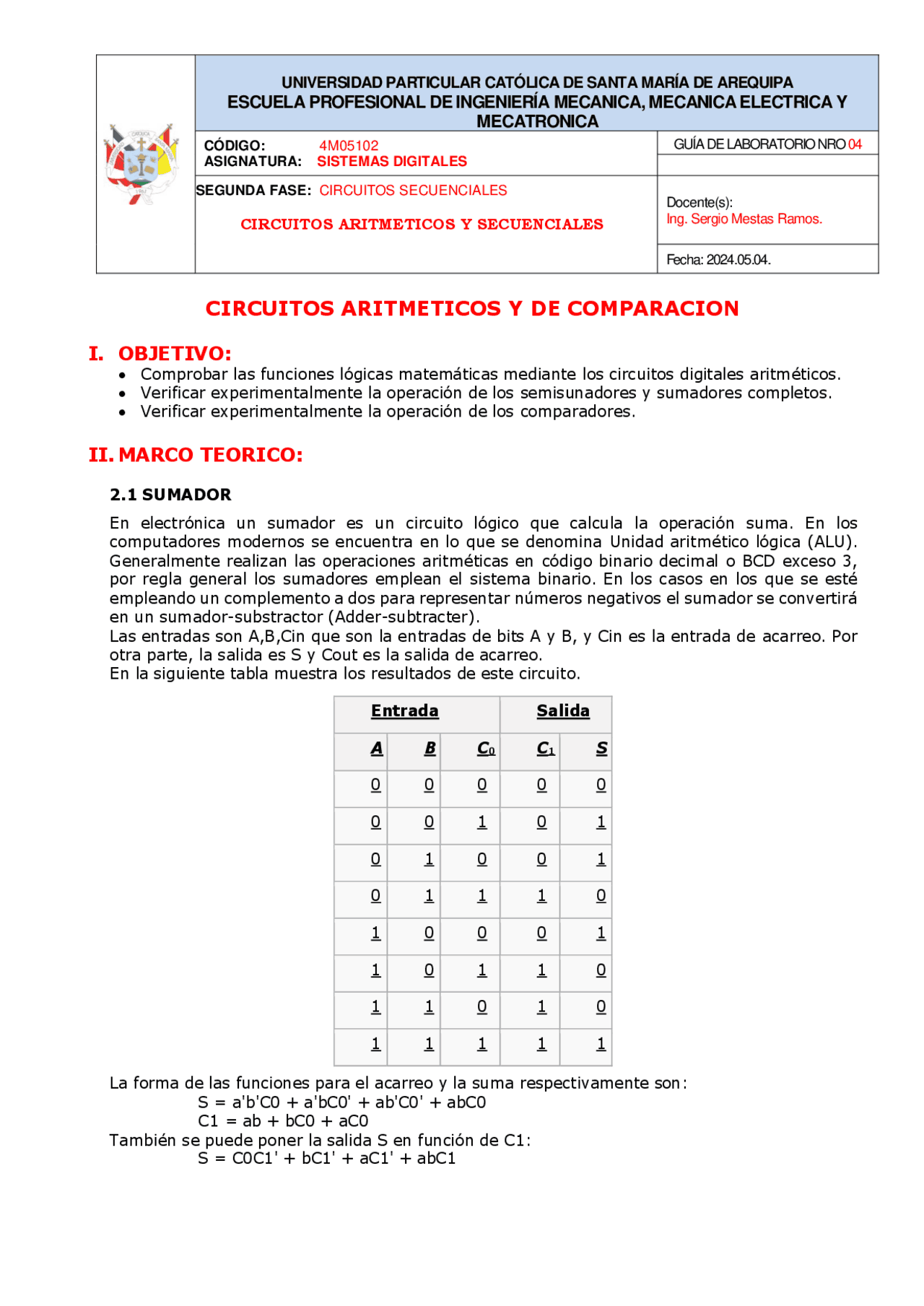

UNIVERSIDAD PARTICULAR CATÓLICA DE SANTA MARÍA DE AREQUIPA
ESCUELA PROFESIONAL DE INGENIERÍA MECANICA, MECANICA ELECTRICA Y
MECATRONICA
CÓDIGO: 4M05102
ASIGNATURA: SISTEMAS DIGITALES
GUÍA DE LABORATORIO NRO 04
SEGUNDA FASE: CIRCUITOS SECUENCIALES
CIRCUITOS ARITMETICOS Y SECUENCIALES
Docente(s):
Ing. Sergio Mestas Ramos.
Fecha: 2024.05.04.
CIRCUITOS ARITMETICOS Y DE COMPARACION
I. OBJETIVO:
• Comprobar las funciones lógicas matemáticas mediante los circuitos digitales aritméticos.
• Verificar experimentalmente la operación de los semisunadores y sumadores completos.
• Verificar experimentalmente la operación de los comparadores.
II. MARCO TEORICO:
2.1 SUMADOR
En electrónica un sumador es un circuito lógico que calcula la operación suma. En los
computadores modernos se encuentra en lo que se denomina Unidad aritmético lógica (ALU).
Generalmente realizan las operaciones aritméticas en código binario decimal o BCD exceso 3,
por regla general los sumadores emplean el sistema binario. En los casos en los que se esté
empleando un complemento a dos para representar números negativos el sumador se convertirá
en un sumador-substractor (Adder-subtracter).
Las entradas son A,B,Cin que son la entradas de bits A y B, y Cin es la entrada de acarreo. Por
otra parte, la salida es S y Cout es la salida de acarreo.
En la siguiente tabla muestra los resultados de este circuito.
La forma de las funciones para el acarreo y la suma respectivamente son:
S = a'b'C0 + a'bC0' + ab'C0' + abC0
C1 = ab + bC0 + aC0
También se puede poner la salida S en función de C1:
S = C0C1' + bC1' + aC1' + abC1
Entrada
Salida
A
B
C0
C1
S
0
0
0
0
0
0
0
1
0
1
0
1
0
0
1
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
1
1
0
1
0
1
1
1
1
1
