en este están las simbología y la interpretación de circuitos neumáticos e hidráulicos
Tipo: Ejercicios
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

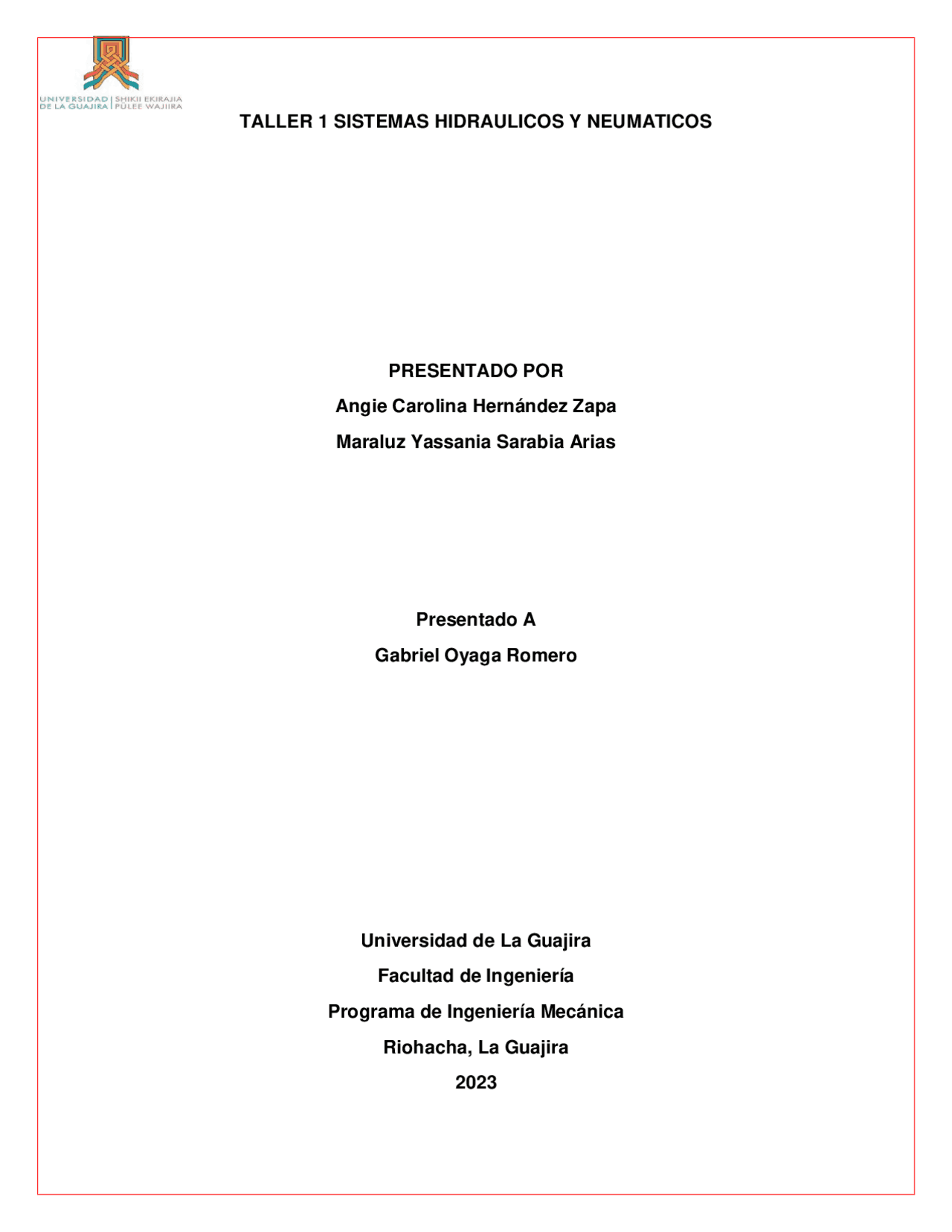

Angie Carolina Hernández Zapa Maraluz Yassania Sarabia Arias Presentado A Gabriel Oyaga Romero Universidad de La Guajira Facultad de Ingeniería Programa de Ingeniería Mecánica Riohacha, La Guajira 2023
Realice una tabla de los siguientes componentes neumáticos: compresor, acumulador, filtro, lubricador, cilindro de efecto simple, cilindro de doble efecto, válvula distribuidora, válvula selectora, válvula anti retorno, válvula reguladora de flujo unidireccional y válvula de simultaneidad. La tabla debe incluir cuatro columnas en las que figure el nombre de cada componente, su símbolo y su función. NOMBRE FUNCIÓN SIMBOLO compresor son los elementos encargados de comprimir el aire transformando la energía mecánica en energía potencial. acumulador Almacenamiento^ de energía, absorción de impactos, amortiguación de los golpes de ariete. filtro Elimina el mayor número posible de partículas de polvo o impurezas que presenta el aire. También elimina la humedad lubricador Inyecta en la corriente de aire, una cantidad de aceite específico destinado a lubricar los equipos. cilindro de efecto simple se utiliza para aplicaciones de sujeción, marcación, expulsión, etc. cilindro de doble efecto Realizan tanto su carrera de avance como la de retroceso por acción del aire comprimido.
Indique el número de vías y posiciones, el accionamiento y el retorno de las siguientes válvulas: válvulas Válvula 2/2, normalmente cerrada, accionamiento por pulsador, retorno por muelle. Válvula 4/2 accionamiento por pulsador, retorno por muelle Válvula 3/2 normalmente cerrada, accionamiento por pulsador retorno por muelle Válvula 5/2 accionamiento por pulsador retorno por muelle
**3)Identifica las siguientes válvulas y explica su funcionamiento.
5)Explica el funcionamiento del circuito y plantee una propuesta de cual puede ser su aplicación. Se encuentran cerradas las válvulas en la vía 1 y al activar el esfuerzo muscular en una de ellas cambia a la vía 2, permitiendo el paso del aire a la válvula selectora que activa al cilindro y cuando se abre la otra, se hace la misma función y la válvula permite el paso para cerrar el cilindro. El aire entra por la válvula 5/2 en la vía 1, luego de ello pasa a la válvula antirretorno permitiendo el paso para que el cilindro quede cerrado, el cilindro 3/2 izquierdo al activarse por el botón cambia de vía dando paso al aire y activando el pulsador neumático para un cambio de vía de la 1 a la 4 y se accione el cilindro para su retorno a la otra válvula 3/2 y se cumplirá la misma función de cambiar la vía a la posición inicial Aplicación gato hidráulico válvula 3/2 con accionamiento derecho por botón pulsador y retorno por muelle Se encuentra cerrada la válvula en la vía 1 y al activar el botón ellas cambian a la vía 2, permitiendo el paso del aire al 48% y que se activen los cilindros.
Aplicación de accionamiento de una prensa 2 válvulas 3/2 con accionamiento derecho por botón pulsador y retorno por muelle Se encuentran cerradas las válvulas en la vía 1 y al activar el botón ellas cambian a la vía 2, permitiendo el paso del aire y así llega a la válvula selectora que abre el paso para la válvula anti retorno al 52% y que el cilindro se active. Aplicación Mando indirecto de un cilindro de doble efecto. Al accionar el pulsador de la válvula 3 esta envía una señal a la válvula 2 piloteada neumáticamente en el avance, luego el vástago avanza. Al dejar accionado el pulsador la válvula 3 vuelve a su posición de reposo cortando la señal que envía la válvula 2, luego esta última vuele a su vez a la posición de reposo haciendo que retroceda el vástago del cilindro. Al accionar la válvula 3/2 con accionamiento derecho por botón pulsador esta manda aire a la válvula distribuidora 5/2 y así el aire comprimido va accionando el pistón del cilindro haciendo y la descarga es lenta debido a la válvula anti retorno.
