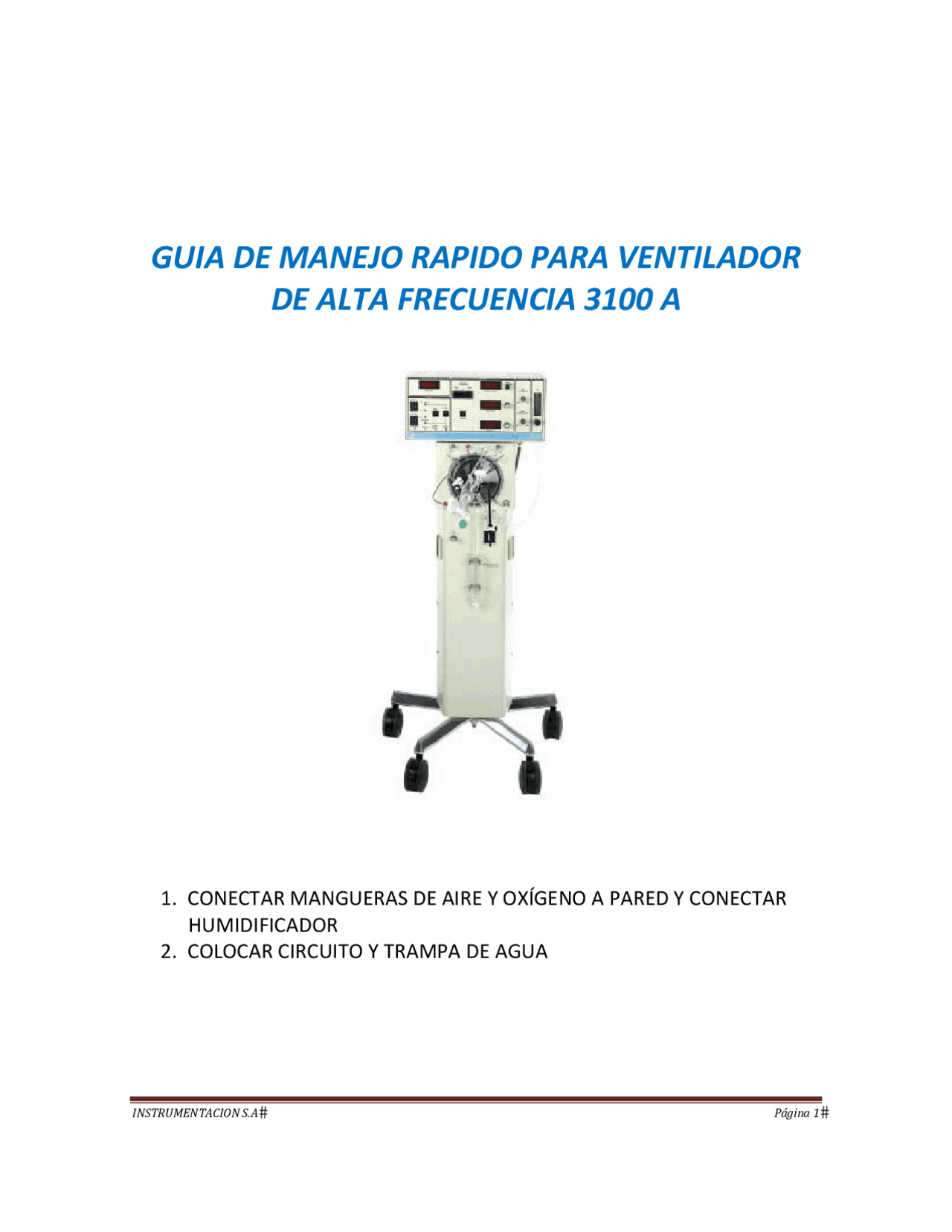

GUIA DE MANEJO RAPIDO PARA VENTILADOR
DE ALTA FRECUENCIA 3100 A
1. CONECTAR MANGUERAS DE AIRE Y OXÍGENO A PARED Y CONECTAR
HUMIDIFICADOR
2. COLOCAR CIRCUITO Y TRAMPA DE AGUA
ARMADO DEL CIRCUITO:
- Colocar el Humidificador MR 850 y los dos (2) cables: corto (adaptador de temperatura con transformador) y largo (sonda de temperatura)
- Coloque la cámara en el humidificador MR
- Colocar el fuelle teniendo en cuenta ajustar primero el fuelle negro por ultimo la trampa de agua de esta manera evita que se parta la conexión entre ellos (tambor Negro y Trampa de Agua)
- Conecte el Circuito flexible el cual ya trae incorporado el cable calefactor en su rama inspiratoria, la parte ancha con el fuelle y la rama inspiratoria con hilo calefactor la encuentra en la parte de abajo de la rama que conecto al fuelle, en la salida de la cámara que coloco en el humidificador, la manguera corta que trae el circuito la debe ajustar del niple blanco (parte posterior del equipo) al puerto de entrada de la cámara que coloco en el humidificador, sostenga el circuito con el brazo para el. Y conecte los cables de temperatura: el adaptador en la parte posterior de la rama inspiratoria que sale de la cámara y la sonda de temperatura la proximal al humidificador en el puerto del circuito de la rama inspiratoria y la distal o proximal al paciente en el puerto proximal de la Y del circuito en la rama inspiratoria.
- Colocar las 4 mangueras de presión desde el ventilador, teniendo en cuenta el código de colores, (mangueras de colores verde presión programada, manguera de color azul limite de presión, manguera de color roja sobre presión por encima de 50 cms de H2O, y manguera de color blanco (la trae el circuito) la presión que entrego en la Y del circuito).
- Colocar los Caps. Tapas Blancas con diafragmas azules en el Circuito, una vez verifique que están bien armadas y no presentan fugas, esta revisión de fugas puede hacerla con la línea de presión verde una vez conectada al ventilador, (teniendo en cuenta que el flujo este a 20 lpm. Y los botones de presión programada y limite estén al máximo, observando que cuando conecte el Caps. este infle el diafragma y permanezca estable una vez lo toque.)
CARACTERISTICAS DEL VENTILADOR
PANEL SUPERIOR IZQUIERDO
¾ 1. Pantalla de visualización de la PMVA: Se visualiza la presión media (ajusta con el Botón Verde) PANEL DE ALARMAS PANEL INFERIOR IZQUIERDO (Colocar 5 a 10 por encima y/o debajo de la presión media programada) IMPORTANTE: ALARMAS PROGRAMABLES: Presión media alta Presión media baja ALARMAS INCLUIDAS NO PROGRAMABLES: Baja presión de entrega de gases por debajo de 40 PSI Batería baja (OJO BATERIA “PILA” QUE INFORMA CUANDO LA ENERGIA SE VA Y EQUIPO SE APAGA. EL EQUIPO NO TIENE BATERIA INTERNA) Oscilador detenido durante maniobras externas (Auscultación cardiaca) Oscilador detenido por que se desconecto el sistema. Sobre presión PMVA sobrepasa los 49 CmH2O 1 9 11 12 14 15 8 3 5 6 2 (^4 ) 16 10 13
Perdida de presión cuando Baja el 20% de la presión media que está entregando al paciente. ¾ 2. Alarma superior de presión media ¾ 3. Alarma Inferior de presión media ¾ 4. Silenciador de alarmas silencia alarmas ¾ 5. Botón de Presurización ( Lleva la presión media programada a todo el sistema) PANEL CENTRAL: ¾ 6. Pantalla de visualización de centrar el pistón ¾ 7. Botón de iniciar la oscilación (según la amplitud programada) ¾ 8. Pantalla de visualización de la amplitud ¾ 9. Botón ajuste de Amplitud ¾ 10. Pantalla de visualización del tiempo inspiratorio en % ¾ 11. Botón de TI ¾ 12. Pantalla de visualización de la frecuencia respiratoria en Hz. ¾ 13. Botón de programar la frecuencia respiratoria en Hz. PANEL DERECHO ¾ 14. Botón Azul: Botón de Límite de la presión media ¾ 15. Botón Verde: Botón de ajuste de PMVA ¾ 16. Flujo Base: Flujómetro a 20 LPM ( Excepto cuando se usa Oxido Nítrico, aquí se puede bajar un poco hasta 15 LPM PANEL INFERIOR (CUERPO DEL EQUIPO) ¾ INFERIOR IZQUIERDO: Centrar Pistón (Siempre debe estar centrado) ¾ INFERIOR DERECHO: ENCENDER Y APAGAR EL EQUIPO
