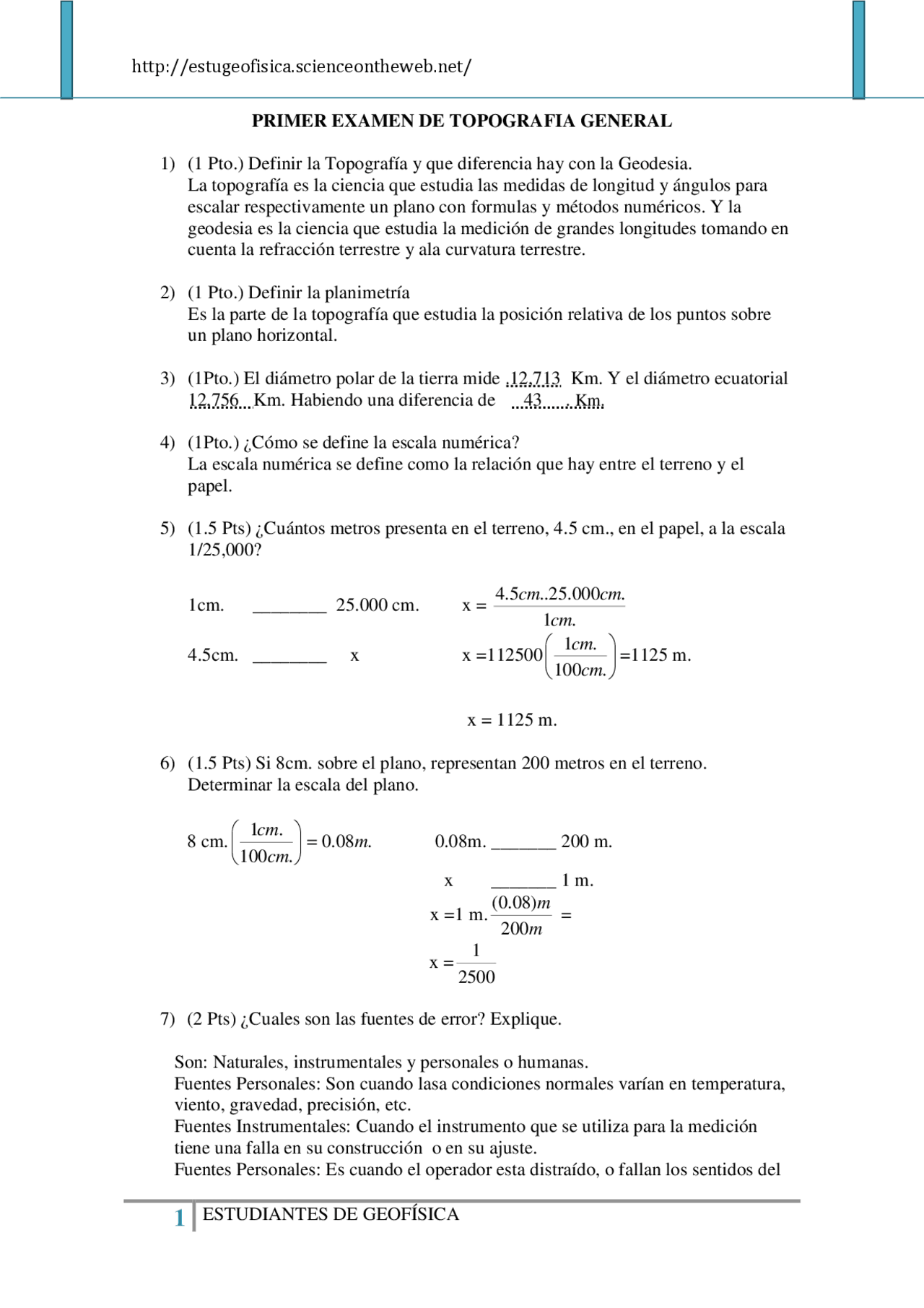

PRIMER EXAMEN DE TOPOGRAFIA GENERAL
(1 Pto.) Definir la Topografía y que diferencia hay con la Geodesia. La topografía es la ciencia que estudia las medidas de longitud y ángulos para escalar respectivamente un plano con formulas y métodos numéricos. Y la geodesia es la ciencia que estudia la medición de grandes longitudes tomando en cuenta la refracción terrestre y ala curvatura terrestre.
(1 Pto.) Definir la planimetría Es la parte de la topografía que estudia la posición relativa de los puntos sobre un plano horizontal.
(1Pto.) El diámetro polar de la tierra mide .12,713 Km. Y el diámetro ecuatorial 12,756 Km. Habiendo una diferencia de 43. Km.
(1Pto.) ¿Cómo se define la escala numérica? La escala numérica se define como la relación que hay entre el terreno y el papel.
(1.5 Pts) ¿Cuántos metros presenta en el terreno, 4.5 cm., en el papel, a la escala 1/25,000?
1cm. ________ 25.000 cm. x =
cm
cm cm
4.5cm. ________ x x =112500 (^)
cm
cm =1125 m.
x = 1125 m.
- (1.5 Pts) Si 8cm. sobre el plano, representan 200 metros en el terreno. Determinar la escala del plano.
8 cm. 0. 08.
m cm
cm =
(^) 0.08m. _______ 200 m.
x _______ 1 m.
x =1 m. m
m 200
x = 2500
- (2 Pts) ¿Cuales son las fuentes de error? Explique.
Son: Naturales, instrumentales y personales o humanas. Fuentes Personales: Son cuando lasa condiciones normales varían en temperatura, viento, gravedad, precisión, etc. Fuentes Instrumentales: Cuando el instrumento que se utiliza para la medición tiene una falla en su construcción o en su ajuste. Fuentes Personales: Es cuando el operador esta distraído, o fallan los sentidos del
operados del instrumento.
- (2 Pts) Con un teodolito corriente, de 20 diámetros de aumento, se quiere visualizar una señal topográfica a una distancia de 800 metros. ¿ Cual debe ser el ancho mínimo de la señal?
I
D
d = 0. 0004 20
d = 0. 0004.
d = 0.0004. I = 20 D = 800 m. d =0.016 m.
- (3 Pts) En la figura siguiente, se ha medido con cinta el lado AP =12mts; BP = 12 mts; y el lado AB =9 mts. Calcular el ángulo α.
α Sen 0. 375 2
Sen 22. 024 2
α Sen 0. 375 2
= arcsen
- (6 Pts) Se ha medido una misma distancia en 4 series consecutivas con distintos instrumentos métricos. En la primera serie se mido 3 veces y se obtuvo un valor promedio de 432.877 metros. En la segunda serie se midió 5 veces y se obtuvo un promedio de 432.613 metros. En al tercera serie se midió 4 veces y se obtuvo un promedio de 432.541 metros Determinar el valor mas probable y el error relativo. (6 decimales).
Q
R
A
B
P
- (3 Puntos) Definir los conceptos siguientes: a) Línea Isoclinita:
b) Línea Isogónica:
c) Línea Agónica:
d) Cota:
e) Líneas Isópacos:
f) Equidistancia:
- (3 Puntos) Escriba sobre la nivelación Geométrica y diga la diferencia con la Nivelación Trigonométrica:
4)(3 Puntos) Haga un cuadro sinóptico sobre las clases de ángulos que conoce (en Topografía):
(2 Puntos) Calcular el error máximo permisible con el cual podríamos trabajar con un teodolito Wild TIA, en una poligonal cerrada, cuyo polígono tiene 9 vértices.
( 3 Puntos) Escriba las seis características principales de las curvas de nivel.
TERCER EXAMEN DE TOPOGRAFIA
- (3₧) Cual será el máximo error angular en un levantamiento de alcantarillado, si se ha realizado una poligonal de 7 vértices con un teodolito Wild TI A E = ± a n n = numero de vértices de la polifonal= E = ± 20 '' 7 =52.9’ a = aproximación del teolito=20’’
- (2Pts)*Las características , usan generalmente la proyección Mercator mientras que los mapas topográficos emplean la proyección Trasversal de Mercator
- La diferencia angular entre el Norte Verdadero y le Norte Magnético en las cartas hidrográficas, se denomina Variación y en los mapas topográficos, se denomina Declinación
- (3 Pts) Definir una curva Compuesta y una curva Inversa; hacer un dibujo de cada una. COMPUESTA.-Se forma con dos o mas arcos circulares de medio diferente, unidos en tangente común y con sus centros al mismo lado de la desviación INVERSA.- Consiste en dos áreas circulares unidos en tangente común y con sus centros en lados opuestos.
- (3Pts) En un mapa o plano a escala grande (1/1250 o menor ). Cuales serán las equidistancias de las curvas de nivel en terrenos de pendiente: Llano, Movido y Accidentado. LLANO. 0.15 ó 0. MOVIDO 0.25 ó 0. ACCIDENTADO 0.50 ó 1.
- (9Pts) Los ejes de dos tramos de una carretera, se interceptan en un punto (PI) formando un ángulo central de 92º.Se desea unir estos dos tramo por medio de una curva de radio de 170 metros.Calcular. *Grado de Curvatura (Cuerda 10 mts). *Longitud de la cuerda. “L” *Cuerda mayor. “CM” *Tangente “T” *Externa. “E” *Flecha “M” *(3Pts) Hacer el grafico respectivo, ubicando estos elementos.
EXAMEN DE RECUPERACION
- (5 Pts). Se ha medido una misma distancia en 5 series consecutivas con distintos instrumentos métricos. En ala primera serie se medio 3 veces y se obtuvo un valor promedio de 327.48 metros. En la segunda serie se midió 4 veces y se obtuvo un promedio de 327.12 metros. En la tercera serie se midió 5 veces y se obtuvo un promedio de 327.86 metros. En la cuarta serie se midio4 veces y se obtuvo un promedio de 327.18 metros. En la quinta serie se midió 4 veces y se obtuvo un valor de 327.00 metros. Determinar: a) La media aritmética pasada. b) El valor más probable. c) Error relativo y d) Error temible. (Cálculos con 6 decimales.)
a)Medida Aritmética Pesado: 327.347 m.
b) Error medio cuadrático pesado:
M.
M −
EPV
Error medio cuadrado de la
M.A.P.Mo: 0. 164629 20 4
EPV m x
EPV
∴Valor mas probable = L = 327.
c) Error relativo:
- 617
Medioaritmeticopesad a
Errmediocuadrapesado
d) Error temible:3 veces el error relativo =
- 206
- (3 Pts) Si las coordenadas de nuestra posición actual (Punto A) son: 8230513-N y 420255.E y sabiendo que la distancia al punto B es de 15340 pies y el azimut es de N 305º E; Hallar las coordenadas del punto B (en metros).
15340 pies = 4675.632 m. (1 pie = 30.48 cm.)
Cos 35º =
- 632
x x = 4675.632x cos 35º = 3830.
DISTANCIA PESO PRODUCTO V V^2 PV^2
20 6546.940 SPV^2 =2.
Sen35º =
- 632
y y = 4675.632 x sen35º = 2681.
Coord x = 420.255 – 3830.054 = 416, 424.946 E Coord y = 8’230, 513 + 2681.832 = 8’233, 194.832 N
- (5 ptos.) Calcular los ángulos internos, ángulos internos corregidos y rumbos directos corregidos del siguiente cuadro de datos de campo, de una poligonal cerrada con brújula.
TRAMO DISTANCIA AZIMUT DIRECTO
AZIMUT
INVERSO
RUMBO
DIRECTO
RUMBO
INVERSO
A B 65.50 m N 76º20’ E N 256º30’ E N 76º20’ E S 76º30’ W B C 29.10 m N 194º34’ E N 14º34’ E S 14º30’ W N 14º34’ E C D 33.00m N 153º50’ E N 334º00’ E S 26º10’ E N26º00’W D E 66.80m N 272º20’ E N 92º15’ E N 87º40’ W S87º45’ E E F 21.20m N 15º10’ E N 195º15’ E N 15º10’ E S 15º15’ W F A 21.50m N 333º20’ E N 153º20’ E N 26º40’ W S 26º40’ E
ANGS INTERNOS ∠ S INT. CORREGIDOS
A = 77º00’ A = 76º56’
B = 62º00’ B = 61º56’
C = 220º44’ C = 220º40’
D = 61º40’ D = 61º36’
E = 77º05’ E = 77º01’
F = 221º55’ F = 221º51’
RUMBOS DIRECT. CORREGIDOS
AB = N 76º24’ E
BC = S 14º28’ W
CD = S 26º12’ E
DE = N 87º48’ W
EF = N 15º11’ E
FA = N 26º40’ W
- (7 Ptos.) Demostrar matemáticamente, como se puede medir con wincha la distancia entre los puntos A y B (medición entre dos puntos inaccesibles), si nosotros nos encontramos en el punto C (la otra ribera del río). Calculo de AB
- Sobre la alineación AC, se toma un punto cualquiera tal como H a una distancia determinada del punto C.
- Sobre la alineación BC se fija el punto I de acuerdo a la relación siguiente:
CA
CH
CB
CI
EXAMEN DE APLAZADOS – TOPOGRAFIA GENERAL
- (4 Ptos.) SE ha medido una misma desitancia en 4 consecutivas con distintos instrumentos metricos. En la primera seria de midio 3 veces y se obtuvo un valor promedio de 432.877 metros. En la segunda serie se midio 5 veces y se obtuvo un promedio de 432.613 metros. En la tercera serie se obtuvo un promedio de 432.913 metros. Determinar el valor mas problable, el error relativo y el error temible. (6 decimales).
- (4 Ptos) Por el metodo de los angulos a la derecha y sabiendo que la medida de los angulos directos e inversos difieren en 180º, calcular el azimut directo, azimut inverso, rumbo directo, rumbo inverso, y rumbo directo corregido de una poligonal cerrada con brujula, si:
F
E
D
C
B
TRAMO
Azimut Directo
Azimut Inverso
Rumbo Directo
Rumbo Inverso
Rumbo Dir. Corregido AB BC CD DE EF FA
- (6Ptos) Encontrar la distancia entre el punto A y B, si nos encontramos en el punto C de la otra orilla, sabiendo que:
CD = 18.0 mts. < ADE = 90º CE = 7.517 mts. < BGF = 90º CG = 22.081 mts. < BCG = 90º CF = 11.526 mts < ACD = 90º CH = 15.0 mts < BAD = 90º HI = 9.814 mts
- (6 Ptos) Demostrar matemáticamente la medida indirecta de distancias (DH y DV), cuando el anteojo se mantiene inclinado y la mira se encuentra vertical (Visual inclinado).
- (3 puntos) Si la corrección de temperatura de una medición de la base con cinta es de 0.013366348 con una temperatura del medio ambiente promedio de 24.7ºC, siendo la temperatura de construcción de la cinta de 20ºC. calcular la longitud de la base medida. (Coeficiente de dilatación del acero = 0.000012) Ct =0. K = 0. T = 24.7ºC To =20ºC L =?
Ct=
L x K (t- to)
L =
K ( t to )
Ct −
L = 236.685 mts.
- (2 Puntos) Si la corrección de horizontalidad de un tramo medido con una cinta de acero de 30 mts. Es de 0.641; calcular la diferencia de nivel en este tramo. h = ¿ ch = 0. l = 30 m
ch = L
h 2
2
h^2 = ch x 2L = 0.641 x 60 h = 6.20 mts.
- (5 Puntos) Definir los conceptos siguientes:
a) (0.5) ¿Cuál es el error (en mts) que nos daría el paso de una señal de radio por la atmósfera y ionosfera? 3.60 mts.
b) (0.5) ¿Qué significa el GDOP? Dilución Geométrica De Precisión
c) (0.5) ¿Qué significa PDOP? Dilución Posicional de Precisión
d) (0.5) Teóricamente necesitamos de 3 medidas de satélites para tener una posición y matemáticamente necesitamos de 4 mediciones para determinar la posición exacta.
e) (0.5) Si un satélite GPS estuviera sobre nuestra cabeza,¿Qué tiempo demoraría para que el mensaje radial nos alcance? 6 centésimas de segundo. =0.06seg.
f) (0.5) Si el satélite y nuestro receptor estuvieran fuera de sincronización por un centésimo de segundo. ¿Qué error podría tener nuestra medición de distancia? 3,000 Km.
g) (2) Indique los 5 pasos principales de cómo funciona el GPS. a. La triangulación desde los satelites es la base del sistema. b. Medición de la distancia desde un satélite, utilizando el tiempo de recorrido de un mensaje de radio. c. Medición del tiempo, con relojes muy precisos. d. Saber en que lugar se encuentra el satélite. e. Retrasos por el paso de la ionosfera y atmósfera
TERCER EXAMEN DE TOPOGRAFIA GENERAL
“B”
1. (5Puntos) Si las coordenadas de nuestra posición actual (A) son: 8231518-N y 421251- E y las coordenadas del Misti son: 8221420-N y 412065-E. Calcular el azimut y la distancia desde nuestra posición al misti. (Todas las operaciones en la hoja de examen)
x = 8’231,518 – 8’221,420 = 10, x = 421,251 – 412,065 = 9, Distancia = ( ) ( )^2
2 10098 + 9186 = 13,651.088m
sen α =
- 088
∴Azimut = +180º Azimut = N 222º17’ 32.36’’ E
2. (5 puntos) Definir los conceptos siguientes:
a) (0.5) ¿Cuáles son los sistemas básicos de redes de apoyo? 1.- Poligonacion 2.- Triangulación
b) (1) En la triangulación, los lados de los triángulos no tendrán una longitud mayor de 5 Km. Y no se toma en cuenta los efectos de la curvatura terrestre, siempre que la red no pase de 625 Km^2.
c) (1) Las 5 principales correcciones a que se debe someter la medida de la base de una triangulación son: 1.- Standardización o normal 2.- Temperatura 3.- Catenaria 4.- Horizontalidad 5.- Tensión
d) (0.5) ¿Cuándo se emplea una maraña de triángulos? (Redes de figuras geométricas) Cuando el área a levantarse es de gran extensión y necesita poca presión.
e) (1) Si en la triangulación se ha formado un cuadrilátero, el ajuste se hace teniendo en cuenta tres condiciones: 1.- Alrededor de cada estación los ángulos deben sumar 360º 2.- Los ángulos interiores del cuadrilátero deben sumar 180º(n-2) = 360º 3.- Un lado calculado por uno u otro camino deben tener igual valor
f) (1) ¿Cuándo se emplea una red de cuadrilateros? (Redes de figuras geometricas) Para levantar terrenos que requieren de alta presicion, tal es el caso por ejemplo, para proyectar un tunel en el cual se necesitan las siguientes variables 1) Longitud total del tunel 2) Direccion del tunel y 3) Pendiente. En este tipo de obras el error permitido es de 1 cm.
