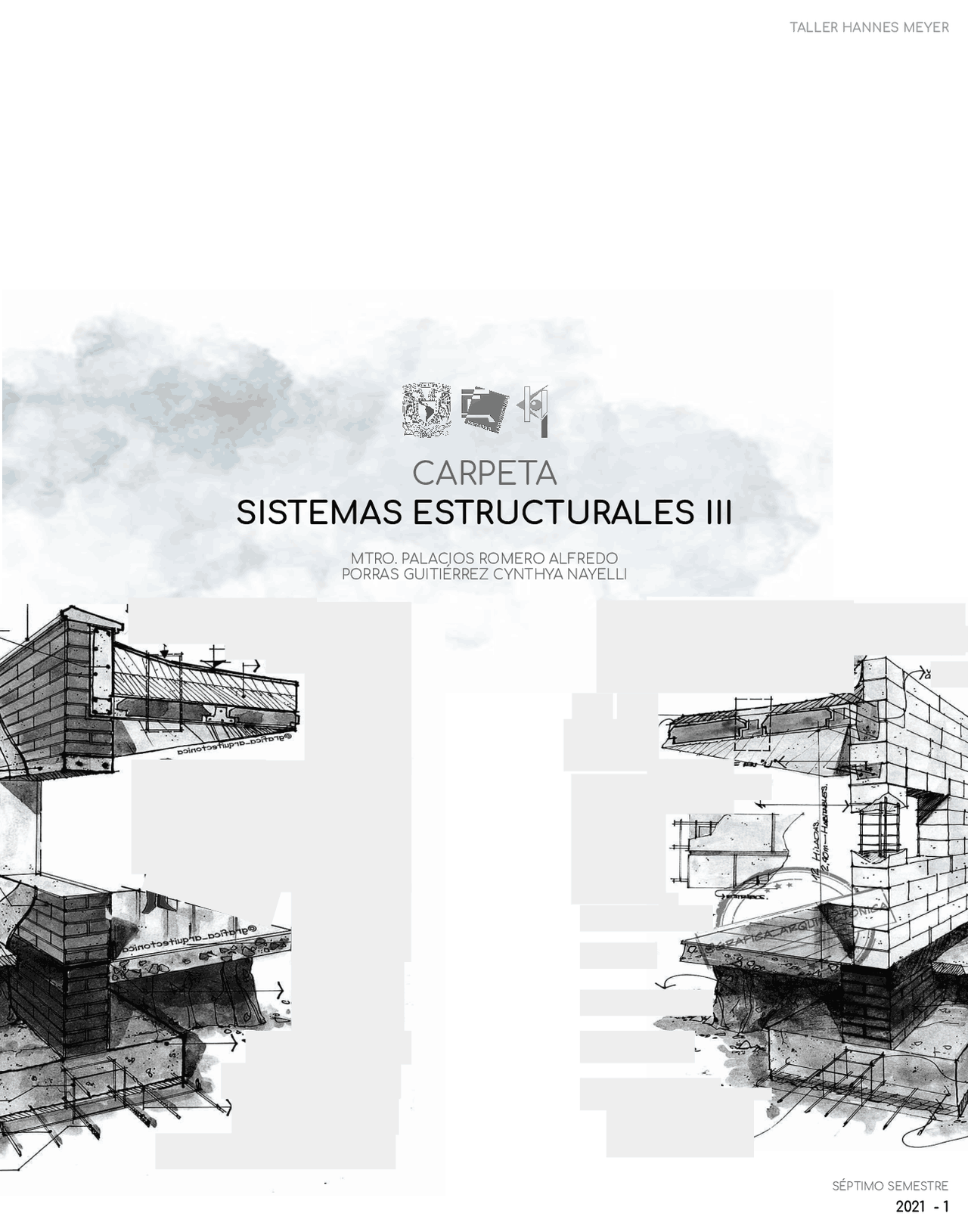

TALLER HANNES MEYER

SÉPTIMO SEMESTRE 2021 - 1

CARPETA

SISTEMAS ESTRUCTURALES III

MTRO. PALACIOS ROMERO ALFREDO PORRAS GUITIÉRREZ CYNTHYA NAYELLI

ÍNDICE

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

DEFINICIONES BÁSICAS

ANÁLISIS

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 01

Arquitrabe.- Esta es la parte inferior del entablamento que está directamente sobre las columnas.

Su función de dintel transmite a estas el peso de un posible piso superior y de la cubierta. Platabanda.

Alfarje.- Revestimiento artístico con listones de madera o taujeles que, mediante la técnica decorativa de la rueda de lazo de ocho y sus variantes, cubre la parte interior de una techumbre horizontal o el harneruelo de una cubierta de par y nudillo.

Fue muy empleado en las armaduras de la arquitectura andalusí —especialmente en La Alhambra— y en las del arte mudéjar.

Frontón.- Forma triangular con que en la Grecia clásica se remataba una o las dos fachadas de los templos.

A partir del Renacimiento el frontón se convirtió en el elemento habitual que realzaba tanto los templos cristianos como los edificios civiles importantes, y frecuentemente coronaba también puertas, ventanas, hornacinas y otros cuerpos destacables.

Plinto.- Pieza cuadrangular de pocos centímetros de grosor. Por extensión, a falta de un plinto bien diferenciado, se nombra a la basa también con este nombre.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 01

Luz o luces.- Anchura de un arco, esto es, distancia horizontal entre sus apoyos.

El concepto de luz se aplica también a otros elementos arquitectónicos susceptibles de medición espacial entre sus extremos.

Pináculo.- Es el cuerpo principal con forma piramidal o cónica de gran tamaño. Forma parte destacada del frontis de un edificio o de las torres que configuran la fachada.

Arbotante.- Es un arco rampante que descarga sobre un botarel exterior el empuje de las bóvedas.

Es un elemento típico de la arquitectura gótica religiosa, ideado ante la necesidad de contrarrestar las cargas de unos paramentos de piedra muy elevados.

Gárgola.- Elemento artístico y figurativo acusadamente saledizo que se usa como desagüe en los tejados góticos y en algunos románicos. Ya la usó el arte griego.

Su forma humana o de animal fantástico alude con frecuencia al intimidatorio bestiario, pero abundan también las gárgolas de inspiración libre con propósito jocoso y burlesco.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 01

Rigidez de entrepiso.- Es una medida cualitativa de la resistencia a las deformaciones elásticas producidas por un material.

Esta contempla la capacidad de un elemento estructural para soportar esfuerzos sin adquirir grandes deformaciones.

Traslape de varillas.- Todas las uniones de varillas se harán mediante traslapes con un empalme de 40 veces el diámetro de la varilla que se empalma, excepto cuando se determine otra especificación en el proyecto. Los empalmes en vigas o columnas se diseñan para transmitir 1.1 veces el mayor del momento de diseño (bajo cargas factorizadas) máximo calculado en la sección de la unión, o 0.25Mp.

Marco rígido.- Los marcos rígidos son estructuras de pórticos cuyos elementos se unen entre sí por medio de conexiones fijas capaces de transmitir los momentos y fuerzas normales y tangenciales.

Sin que se produzcan desplazamientos lineales o angulares entre sus extremos y las columnas en que se apoya.

Apoyo empotrado.- En este caso no se permiten movimientos en las direcciones x e y, así como tampoco el giro.

Las reacciones son fuerzas en la dirección de x y de y, así como un momento que impide el giro en ese punto.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 01

Columna con núcleo de acero.- Las columnas de acero son elementos constructivos que se realizan en la fábrica, aunque ocasionalmente en el terreno pueden realizarse sobre ellas modificaciones de cualquier clase.

Estas columnas de metal se componen de elementos muy similares a los de cualquier otra; los más importantes son los siguientes.

Zapata.- Es la cimentación superficial sobre la cual se estructuran las columnas.

Es un tipo de cimentación superficial, que puede ser empleada en terrenos razonablemente homogéneos y de resistencias a comprensiones medias o altas.

Pedestal.- Conforma la parte inferior de la columna y le sirve de soporte.

Los pedestales suelen tener forma cilíndrica o de paralelepípedo rectangular.

El pedestal está compuesto por el zócalo, el dado y la cornisa.

Placa de acero.- Constituye el núcleo de la columna.

Es usada principalmente para aplicaciones superficiales en algunas estructuras, normalmente la placa se usa también para la fabricación de tubos.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 02

En esta construcción se empleó la flexibilidad del acero y la rigidez del concreto armado.

El factor más importante en la superestructura fue mantener la verticalidad mientras eran construidas.

La razón para esto, además de reforzar el diseño estético, era asegurar la integridad estructural de la carga y el paso seguro de los elementos de alta velocidad.

La solución adoptada fue no aumentar el número de plantas y añadir a las torres una pequeña cúpula y un pináculo integrado en la estructura misma de la torre, alcanzando la altura actual: 452 metros.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 02

La estructura central se basa en un núcleo cuadrado, 23x23m de concreto armado unido a un anillo perimetral.

Cada torre se estructura externamente a partir de un anillo con 16 mega columnas cilíndricas perimetrales de concreto reforzado, cada una de las cuales ocupa un ángulo de la estrella, creando una base con un diámetro de 46 m.

El piso está compuesto de acero estructural convencional, tienen vigas de acero laminado de 457 mm de peralte, espaciadas aproximadamente a 2.8 m en el centro.

Las torres descansan sobre una losa de concreto compartida, que a su vez está situada sobre un “bosque” subterráneo de pilares de concreto y acero.

En el desarrollo en altura, las dos torres se van estrechando y escalonando hasta ser coronadas por un pináculo cónico , de 73,5 m de altura.

Cada torre se va retrayendo en su ascenso para mantener el eje vertical y seguir su diseño.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 02

Las torres descansan sobre una losa de hormigón compartida, que a su vez está situada sobre un “bosque” subterráneo de pilares de hormigón y acero. En el desarrollo en altura, las dos torres se van estrechando y escalonando hasta ser coronadas por un pináculo cónico, de 73,5 m de altura. Cada torre se va retrayendo en su ascenso para mantener el eje vertical y seguir su diseño.

Las paredes de los pisos superiores también están inclinadas hacia adentro y converger en el pináculo.

Cada torre se estructura exteriormente a partir de un anillo con 16 mega columnas cilíndricas perimetrales de hormigón reforzado, cada una de las cuales ocupa un ángulo de la estrella, creando una base con un diámetro de 46m. Se utilizó un hormigón muy resistente para que los pilares no tuvieran demasiado grosor y permitieran unas torres más esbeltas, la complejidad del perímetro hizo necesario recurrir a un armazón secundario.

Las columnas con un diámetro de 2,4 metros, se ahúsa hacia arriba y están finalmente unidas unas a otras por vigas de arco reforzadas, también de hormigón. Entre cada columna hay una separación de entre 8 y 10 metros que es rellenada con un mega-armazón de hormigón armado y acero. Influye en la esbeltez de las torres que sólo se vea en las fachadas una pequeña parte de las columnas, siendo los 16 pilares perimetrales y el núcleo estructural quienes soportan las cargas laterales.

La estructura de hormigón de las torres se construyó al mismo tiempo y con empresas diferentes, una coreana y otra japonesa, para de este modo crear competitividad, aunque se terminaron a la vez.

Las torres son estructuras «inteligentes», construidas con un sistema que coordina a la perfección las telecomunicaciones, control de medio ambiente, suministro de energía, iluminación, control de incendios y humos, y seguridad de los edificios.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 02

Con 88 pisos de hormigón armado y una fachada de acero, cristal y aluminio, tienen un total de 32.000 ventanas. Los suelos poseen armazón de acero sobre los que descansan las planchas de hormigón reforzado.

La entrada principal y los vestíbulos de uso público están decorados con molduras espejadas y paneles de vidrio. Los diseños y patrones de los halls de entrada reflejan la artesanía tradicional con numerosos «songket» (tapices) tradicionales en su decoración. Además, los paneles de pared y pantallas también se inspiran en las tallas de madera de la costa este de la península de Malasia. Los diseños del piso se basan en intrincados patrones de tejidos tradicionales.

El cerramiento externo es de acero inoxidable, aluminio y cristal. Un sistema de profundos parasoles modula las formas verticales y produce una fachada tridimensional apropiada para el trópico. La ciudad de Kuala Lumpur está situada a tan solo 2 grados del ecuador. Las cornisas de aluminio que sobresalen en la parte superior de las ventanas actúan como pantallas protectoras para las plantas horizontales y acentúan el efecto “pagoda” de los edificios, principalmente durante la noche, al ser iluminadas desde abajo. La fachada formada a base de paneles posee ensamblajes especiales que permiten cierta modulación provocada por el viento para luego retomar su posición original.

Las torres cuentan con paredes de múltiples facetas, 33. paneles de acero inoxidable y 55.000 paneles de cristal. Los paneles de cristal reúnen características especiales que permiten la visión a la vez de contar con propiedades de reducción de ruido, filtración de la luz y, proporcionar un ambiente interior confortable. El vidrio está cubierto con visores de acero inoxidable para proteger aún más a los visitantes del sol tropical.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 03

Los sistemas de estructuras de altura activa son estructuras que controlan cargas altas: cargas verticales en alturas y cargas horizontales por viento y vibraciones.

Tanto los transmisores de cargas como estabilizadores, se someten a fuerzas distintas que comprenden estados de tensiones complejos.

Sus características son:

● Concentración ● Cimentación ● Estabilización

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 03

DISEÑO DE ESTRUCTURAS DE ALTURA ACTIVA A PARTIR DE 3 OPERACIONES

1. Concentración de las cargas ● Subdivisión de superficies ● Flujo horizontal ● Geometría ● Estructura secundaria
2. Transmisión de cargas

● Topografía ● Flujo vertical ● Cimentación ● Estructura primaria

2. Rigidación

● Adición integrada/combinada del edificio ● Desviación de cargas ● Flujo vertical de cargas horizontales ● Transmisión de cargas

Una estructura de altura activa busca conseguir una máxima integración entre sistemas, donde cada uno realice funciones simultáneas.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 08

El edificio cuenta varios servicios que incluyen instalaciones deportivas, espacios abiertos y terrazas, bares y restaurantes, jardines, auditorio y salas de juntas. La casona histórica existente se integró al vestíbulo principal y se utilizada para áreas comerciales.

La estructura con una estética fuerte fusiona el material y la forma. Unas perchas, per-tensadas en forma de doble-V preparan la fachada de cristal y al mismo tiempo crea una identidad visual que hace del edificio un hito de la ciudad.

La circulación en el interior se ha dispuesto en el vértice del triángulo mientras que en los rascacielos tradiciones, la circulación vertical se encuentra normalmente en el núcleo central del edificio.

Esto se traduce en mayores alturas en los techos y un interior libre de columnas, lo que facilita una vista panorámica sobre el Parque Chapultepec adyacente y de la ciudad desde todos los niveles.

Uno de los sistemas más importantes de Torre Reforma Latino es el de protección contra incendios.

Funciona a base de rociadores automáticos, hidrantes, válvulas para tomas de manguera de bomberos y extintores manuales de CO2 y PQS de acuerdo con las Normas Oficiales.

El sistema está integrado por equipo de bombeo eléctrico, bomba jockey y de combustión interna, una toma siamesa y una gran celda de reserva en la cisterna, así como hidrantes con manguera y rociadores en los 47 niveles y cuatro sótanos de la torre, atendiendo el área rentable y común del edificio.

MTRO. PALACIOS ROMERO ALFREDO SEMESTRE 2021 -

TEMA 08

INSTALACIONES DE LA TORRE

REFORMA LATINO

○ Helipuerto en el nivel 47 ○ Fachada principal de cristal Duovent y película Low-E que permite el paso de la luz natural ○ Cuarto de máquinas para equipos de aire y sistemas eléctricos ○ Certificación LEED GOLD ○ Sistema contra incendios ○ Sistema de extracción de humos ○ Sistema de presurización de escaleras ○ Aire acondicionado y ventilación mecánica ○ Sistema alternativo de aguas pluviales ○ Red de agua potable ○ Red de agua reciclada ○ CCTV ○ Sistema de ahorro de energía ○ Rutas de evacuación y salidas de emergencia

Torre Reforma, al ser un edificio sostenible e inteligente, esta pre certificada LEED Platinum por el US Green Building Council.

La envolvente del edificio tiene un gran rendimiento energético con una reducción del 24% (ASHRAE). Los muros de concreto y la doble fachada de vidrio con parteluces permiten iluminación natural en 90% de los espacios habitables.

El agua pluvial y las aguas negras se reutilizan al 100% en la planta de tratamiento de agua, principalmente para el consumo de los baños y el aire acondicionado.
