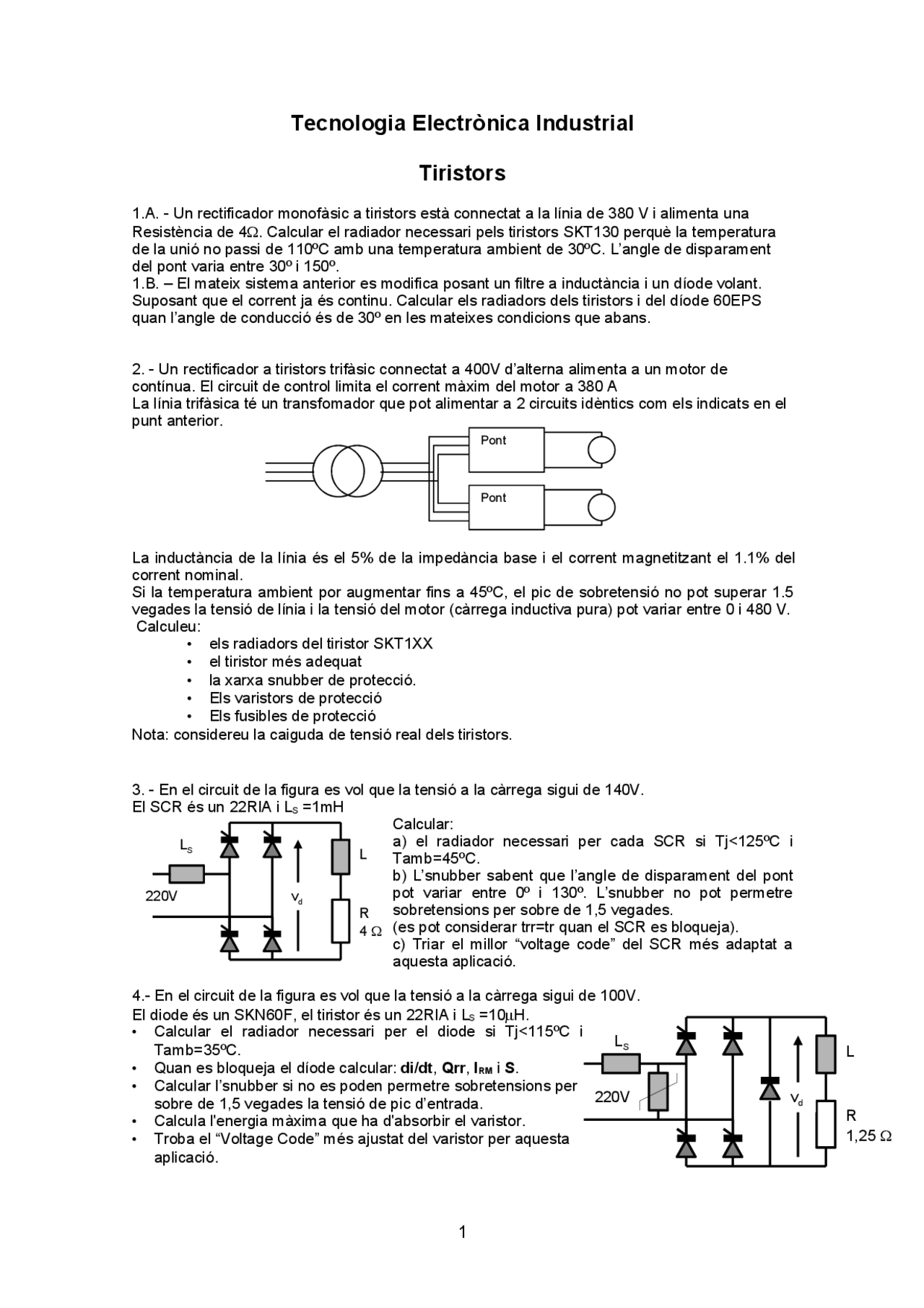

Tecnologia Electrònica Industrial
Tiristors
1.A. - Un rectificador monofàsic a tiristors està connectat a la línia de 380 V i alimenta una
Resistència de 4W. Calcular el radiador necessari pels tiristors SKT130 perquè la temperatura
de la unió no passi de 110ºC amb una temperatura ambient de 30ºC. L’angle de disparament
del pont varia entre 30º i 150º.
1.B. – El mateix sistema anterior es modifica posant un filtre a inductància i un díode volant.
Suposant que el corrent ja és continu. Calcular els radiadors dels tiristors i del díode 60EPS
quan l’angle de conducció és de 30º en les mateixes condicions que abans.
2. - Un rectificador a tiristors trifàsic connectat a 400V d’alterna alimenta a un motor de
contínua. El circuit de control limita el corrent màxim del motor a 380 A
La línia trifàsica té un transfomador que pot alimentar a 2 circuits idèntics com els indicats en el
punt anterior.
La inductància de la línia és el 5% de la impedància base i el corrent magnetitzant el 1.1% del
corrent nominal.
Si la temperatura ambient por augmentar fins a 45ºC, el pic de sobretensió no pot superar 1.5
vegades la tensió de línia i la tensió del motor (càrrega inductiva pura) pot variar entre 0 i 480 V.
Calculeu:
•els radiadors del tiristor SKT1XX
•el tiristor més adequat
•la xarxa snubber de protecció.
•Els varistors de protecció
•Els fusibles de protecció
Nota: considereu la caiguda de tensió real dels tiristors.
3. - En el circuit de la figura es vol que la tensió a la càrrega sigui de 140V.
El SCR és un 22RIA i LS =1mH
Calcular:
a) el radiador necessari per cada SCR si Tj<125ºC i
Tamb=45ºC.
b) L’snubber sabent que l’angle de disparament del pont
pot variar entre 0º i 130º. L’snubber no pot permetre
sobretensions per sobre de 1,5 vegades.
(es pot considerar trr=tr quan el SCR es bloqueja).
c) Triar el millor “voltage code” del SCR més adaptat a
aquesta aplicació.
4.- En el circuit de la figura es vol que la tensió a la càrrega sigui de 100V.
El diode és un SKN60F, el tiristor és un 22RIA i LS =10H.
•Calcular el radiador necessari per el diode si Tj<115ºC i
Tamb=35ºC.
•Quan es bloqueja el díode calcular: di/dt, Qrr, IRM i S.
•Calcular l’snubber si no es poden permetre sobretensions per
sobre de 1,5 vegades la tensió de pic d’entrada.
•Calcula l'energia màxima que ha d'absorbir el varistor.
•Troba el “Voltage Code” més ajustat del varistor per aquesta
aplicació.
1
Pont
Pont
R
4 W
vd
L
220V
LS
R
1,25 W
vd
L
220V
LS
