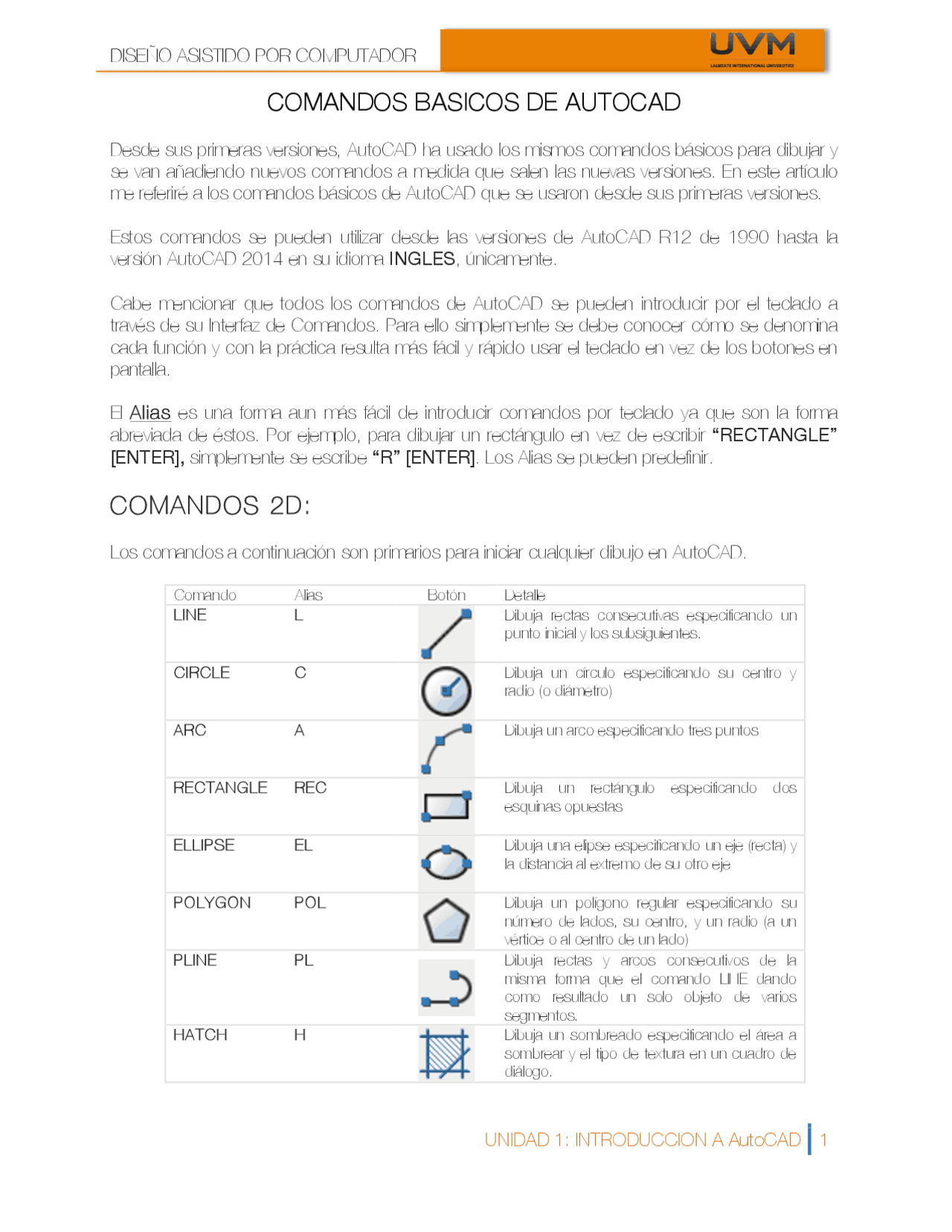

COMANDOS BASICOS DE AUTOCAD
Desde sus primeras versiones, AutoCAD ha usado los mismos comandos básicos para dibujar y
se van añadiendo nuevos comandos a medida que salen las nuevas versiones. En este artículo
me referiré a los comandos básicos de AutoCAD que se usaron desde sus primeras versiones.
Estos comandos se pueden utilizar desde las versiones de AutoCAD R12 de 1990 hasta la
versión AutoCAD 2014 en su idioma INGLES, únicamente.
Cabe mencionar que todos los comandos de AutoCAD se pueden introducir por el teclado a
través de su Interfaz de Comandos. Para ello simplemente se debe conocer cómo se denomina
cada función y con la práctica resulta más fácil y rápido usar el teclado en vez de los botones en
pantalla.
El Alias es una forma aun más fácil de introducir comandos por teclado ya que son la forma
abreviada de éstos. Por ejemplo, para dibujar un rectángulo en vez de escribir “RECTANGLE”
[ENTER], simplemente se escribe “R” [ENTER]. Los Alias se pueden predefinir.
COMANDOS 2 D:
Los comandos a continuación son primarios para iniciar cualquier dibujo en AutoCAD.
Comando Alias Botón Detalle LINE L Dibuja rectas consecutivas especificando un punto inicial y los subsiguientes.
CIRCLE C Dibuja un círculo especificando su centro y radio (o diámetro)
ARC A Dibuja un arco especificando tres puntos
RECTANGLE REC Dibuja un rectángulo especificando dos esquinas opuestas
ELLIPSE EL Dibuja una elipse especificando un eje (recta) y la distancia al extremo de su otro eje
POLYGON POL Dibuja un polígono regular especificando su número de lados, su centro, y un radio (a un vértice o al centro de un lado) PLINE PL Dibuja rectas y arcos consecutivos de la misma forma que el comando LINE dando como resultado un solo objeto de varios segmentos. HATCH H Dibuja un sombreado especificando el área a sombrear y el tipo de textura en un cuadro de diálogo.
VISUALIZACIÓN:
Conocer la forma de visualización de los dibujos es básico en AutoCAD. Los siguientes
comandos serán de uso muy frecuente durante cualquier trabajo de dibujo.
Comando Alias Botón Función
PAN P Arrastra la vista en la pantalla. Mantiene la ampliación.
ZOOM Window Z, W Amplía la vista especificando una ventana rectangular.
ZOOM Dynamic Z, D Cambia la vista de forma dinámica especificando tamaño y posición de una ventana
ZOOM Scale Z, S Cambia la ampliación de la vista especificando un factor respecto de la vista actual (X) o respecto del espacio papel (XP) ZOOM Center Z, C Mueve la vista centrando un punto especificado en el dibujo.
ZOOM Object Z, O Amplía la vista de un objeto seleccionado.
ZOOM All Z, A Muestra todos los objetos dibujados y los límites de la grilla previamente definida
ZOOM Extents Z, E Muestra todos los objetos dibujados
OBJECT SNAP
Los comandos “SNAP” básicos se emplean con los comandos de dibujo y sirven para lograr
mayor precisión.
Comando Alias Botón Detalle
Endpoint END Acerca el cursor al punto final de una línea
Midpoint MID Acerca el cursor al punto medio de una línea
Node NOD Acerca el cursor a un punto
Intersection INT Acerca el cursor a una intersección de dos o mas líneas
Extension EXT Ubica el cursor sobre la extensión de una línea
Center CEN Acerca el cursor al centro de un circulo, de un arco o de una elipse
Quadrant QUA Acerca el cursor al cuadrante de un circulo, de un arco o de una elipse
Tangent TAN Acerca el cursor a un punto de tangencia
Insertion INS Acerca el cursor al punto de inserción de un bloque
Perpendicular PER Acerca el cursor a un punto perpendicular
Nearest NEA Muestra el punto más cercano al cursor sobre un objeto
Parallel PAR Ubica el cursor sobre una paralela a otra recta
TECLAS RAPIDAS
A continuación se muestra algunas combinaciones de teclas así como teclas de ayuda para facilitar el trabajo y el acceso a diferentes formatos de edición.
Tecla F1 Activa Help
Tecla F
Despliega la Ventana de Texto del Autocad. Es decir, toda la información que digitamos y que el programa nos solicita, se va almacenando en esta ventana.
Tecla F3 Activa o desactiva los Comandos OSNAP de Precisión
Tecla F
Recorre (CYCLE ON) las opciones de vista cuando estamos dibujando en Isométrica
Tecla F
Enciende o apaga la visualización dinámica de las coordenadas. (Podemos verlas abajo y a la izquierda en la Barra de Estado
Tecla F7 Enciende o apaga los GRIDS.
Tecla F8 Activa o desactiva el comando ORTHO.
Tecla F9 Forza el cursor a moverse según la configuración de los GRIDS.
Tecla F1 0
Enciende o apaga la visualización en pantalla de los ángulos polares que aparecen al trazar una línea.
Ctrl+ 0 (cero)
Limpia la pantalla y esconde las barras y menús para poder ver el dibujo completo.
Ctrl+C Copia al CLIPBOARD lo seleccionado
Ctrl+V Pega lo que tengamos en el CLIPBOARD
