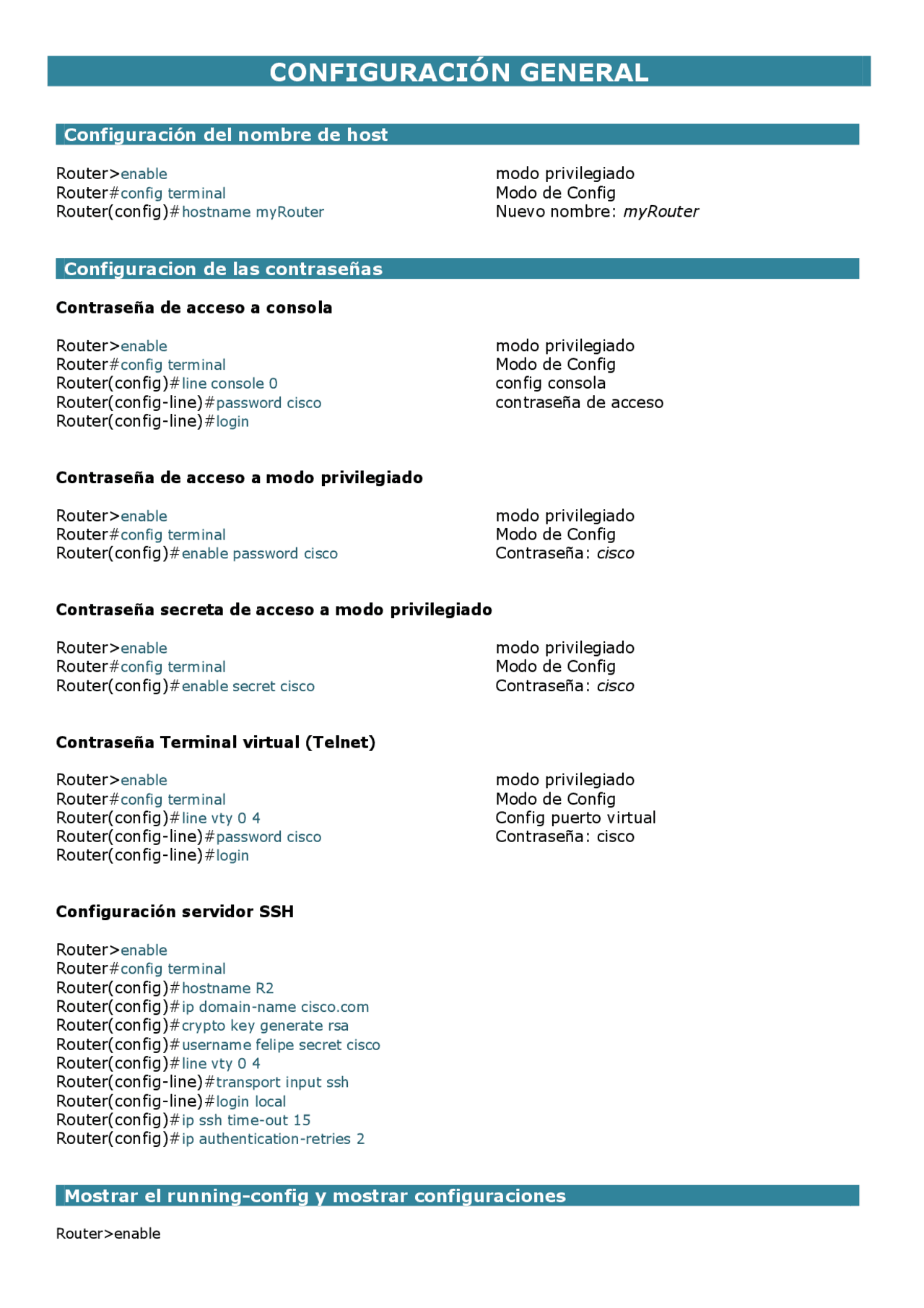

CONFIGURACIÓN GENERAL
Configuración del nombre de host
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#hostname myRouter Nuevo nombre: myRouter
Configuracion de las contraseñas
Contraseña de acceso a consola
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#line console 0 config consola Router(config-line)#password cisco contraseña de acceso Router(config-line)#login
Contraseña de acceso a modo privilegiado
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#enable password cisco Contraseña: cisco
Contraseña secreta de acceso a modo privilegiado
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#enable secret cisco Contraseña: cisco
Contraseña Terminal virtual (Telnet)
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#line vty 0 4 Config puerto virtual Router(config-line)#password cisco Contraseña: cisco Router(config-line)#login
Configuración servidor SSH
Router>enable Router#config terminal Router(config)#hostname R Router(config)#ip domain-name cisco.com Router(config)#crypto key generate rsa Router(config)#username felipe secret cisco Router(config)#line vty 0 4 Router(config-line)#transport input ssh Router(config-line)#login local Router(config)#ip ssh time-out 15 Router(config)#ip authentication-retries 2
Mostrar el running-config y mostrar configuraciones
Router>enable
Router#show run
Guardar cambios
Router>enable Router#copy run start Router#wr
Guardar cambios
Router(config)#line console Router(dhcp-config)# logging synchronous
Configuracion de interfaces
Configuración de la interfaz FastEthernet 0/
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#interface fastEthernet 0/0 Config Interfaz Router(config-if)#ip address 192.168.1.1 255.255.255.0 Asignación IP Router(config-if)#clockrate 56000 Tasa de transmisión Router(config-if)#no shutdown Activación Interfaz
Configuración de la interfaz WAN Serial 0/0/
Interfaz Serial DCE (Proporciona el reloj)
Router>enable modo privilegiado Router#config terminal Modo de Config Router(config)#interface Serial x/y/z Config Interfaz Router(config-if)#ip address 192.168.50.5 255.255.255.0 Asignación IP Router(config-if)#clockrate 56000 Tasa de transmisión Router(config-if)#no shutdown Activación Interfaz
Interfaz Serial DTE
Router>enable Router#config terminal Router(config)#interface Serial 0/0/ Router(config-if)#ip address 192.168.50.7 255.255.255. Router(config-if)#no shutdown
Interfaz de loopback
Router>enable Router#config terminal Router(config)#interface loopback number Router(config-if)#ip address ip-address subnet-mask
Determinar qué extremo del cable DCE o DTE está conectado a esa interfaz serial
Router#show controllers serial 0/0/
ENRUTAMIENTO (ROUTING)
Comportamiento de enrutamiento
Router(config)#no ip classless Router(config)#ip classless
Rutas estáticas
Router(config)#ip route [IP Red destino] [Mask red destino] [IP Interfaz siguiente router | Interfaz de salida]
Verificación de rutas
Router#debug ip routing Router#show ip route Router#show ip route [Dirección IP de la red] Router#show run Router#ping [Ruta de destino]
Eliminación de rutas:
Router(config)#no ip route [IP Red destino] [Mask red destino] [IP Interfaz siguiente router | Interfaz de salida]
Caso especial para una interfaz de salida fastEthernet
R1(config)#ip route 192.168.2.0 255.255.255.0 [Interfaz de salida] [IP Interfaz siguiente router]
Rutas por defecto
Router(config)#ip route 0.0.0.0 0.0.0.0 [exit-interface | ip-address ]
Enrutamiento dinámico RIP
Router>enable Router#config terminal Router(config)#router rip Router(config-router)#network [dirección de red con clase directamente conectada]
Impedir actualizaciones innecesarias
Router(config)#router rip Router(config-router)#passive-interface FastEthernet 0/0 (No se realiza broadcast por esta interfaz)
Desactivar RIP
Router(config)#no router RIP
Propagar la ruta estática por defecto "quad-zero" en las actualizaciones RIP
Router(config-router)#default-information originate
Enviar fuente de enrutamiento estático a otra fuente de enrutamiento
Router(config-router)#redistribute static
Rip versión 2
Router(config)#router rip Router(config-router)#version 2
Deshabilitar el resumen automatic de rutas
Router(config)#router rip Router(config-router)#no auto-summary
Verificación y resolución de problemas:
Router#show ip interface brief Router#show ip route Router#show ip protocols Router#debug ip rip Router#show ip rip database Router#undebug all
NOTA : Las siguientes recomendaciones son útiles para la solución de problemas:
- Asegúrese de que todos los enlaces (interfaces) estén activados y en funcionamiento.
- Verifique el cableado.
- Verifique que tiene la máscara de subred y dirección IP correcta en cada interfaz.
- Elimine los comandos de configuración que sean innecesarios o se hayan reemplazado con otros comandos.
Enrutamiento dinámico EIGRP
NOTA : EIGRP utiliza los siguientes valores en su métrica compuesta para calcular la ruta preferida hacia una red:
Ancho de banda Retraso Confiabilidad Carga
Router(config)#router eigrp [ autonomous-system ] Router(config-router)#network [ dirección de red con clase directamente conectada ]
No incluir interfaz en EIGRP
Router(config-router)#network network-address [ wildcard-mask ] R2(config-router)#network 192.168.10.8 0.0.0.
Modificar el ancho de banda
Router(config-if)#bandwidth [ kilobits ]
Verificación y resolución de problemas:
RECUPERAR CONTRASEÑAS
- Detener el boot (puede hacerse mediante ctrl+espacio o si usas teraterm control -> send break).
- Ejecutar el comando: Rommon1> confreg 0×2142 (hacemos que el router al arrancar no cargue la configuración).
- Ejecutamos el comando Rommon2> reset (reiniciamos el router).
- Al iniciar preguntará si se desea usar un asistente para la configuración rápida, nosotros de momento decimos que no.
- Router# enable
- Router# erase startup-config (borra la configuración inicial)
- Router# conf t (comenzamos a configurar)
- Router(config)# config-register 0×2102 (para dejar el registro tal cual estaba originalmente, y poder cargar la configuracion en los sucesivos arranques, deshacer lo anterior hecho vamos).
- Reiniciar sin guardar configuración y sin volver a parar el boot. Para esto ejecutamos el siguiente comando: Router# reload
COMANDOS DE CONFIGURACIÓN DE SWITCHES
Configurar Interfaz de administración
Switch#configure terminal Switch(config)#interface vlan 99 Switch(config-if)#ip address [direccion IP] [mask] Switch(config-if)#no shutdown Switch(config-if)#end Switch#configure terminal Switch(config)#interface fastethernet 0/ Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 99
Configurar gateway predeterminada
Switch#configure terminal Switch(config)#ip default-gateway [IP address] Switch(config)#end
Verificar configuracion
Switch#show run Switch#show ip interface brief
Función automática de conexión cruzada de interfaz
Switch#mdix auto
Configurar dúplex y velocidad
Switch#configure terminal S1(config)#Interface fastethernet 0/ S1(config-if)#duplex auto S1(config-if)#speed auto S1(config-if)#end
Configurar una interfaz Web
S1#configure terminal S1(config)#ip http authentication enable S1(config)#ip http server S1(config)#end
Admnistración de la tabla de direcciones MAC
Switch#show mac-address-table Switch#mac-address-table static <dirección MAC> vlan {1-4096, ALL} interface ID de interfaz (Este es un ejemplo de asignación estática en la tabla de direcciones MAC) Switch#no mac-address-table static <dirección MAC> vlan {1-4096, ALL} interface ID de interfaz (Eliminar entrada)
Recuperación de contraseñas
Para recuperar la contraseña de un switch Cisco 2960, lleve a cabo los siguientes pasos:
Paso 1. Conecte un terminal o PC, con el software de emulación de terminal, al puerto de consola del switch.
Paso 2. Establezca la velocidad de línea del software de emulación en 9600 baudios.
Paso 3. Apague el switch. Vuelva a conectar el cable de alimentación al switch y, en no más de 15 segundos, presione el botón Mode mientras la luz verde del LED del sistema esté parpadeando. Siga presionando el botón Mode hasta que el LED del sistema cambie al color ámbar durante unos segundos y luego verde en forma permanente. Suelte el botón Mode.
Paso 4. Inicialice el sistema de archivos Flash a través del comando flash_init.
Paso 5. Cargue archivos helper mediante el comando load_helper.
Paso 6. Visualice el contenido de la memoria Flash a través del comando dir flash:
Se mostrará el sistema de archivos del switch:
Directory of flash:/ 13 drwx 192 Mar 01 1993 22:30:48 c2960-lanbase-mz.122-25.FX 11-rwx 5825 Mar 01 1993 22:31:59 config.text 18 -rwx 720 Mar 01 1993 02:21:30 vlan.dat 16128000 bytes total (10003456 bytes free)
Paso 7. Cambie el nombre del archivo de configuración por config.text.old, que contiene la definición de la contraseña, mediante el comando rename flash:config.text flash:config.text.old.
Paso 8. Reinicie el sistema con el comando boot.
Paso 9. Se solicitará que ejecute el programa de configuración inicial. Ingrese N ante la solicitud y, luego, cuando el sistema pregunte si desea continuar con el diálogo de configuración, ingrese N.
Paso 10. Ante la indicación de switch, ingrese al modo EXEC privilegiado por medio del comando enable.
Paso 11. Cambie el nombre del archivo de configuración y vuelva a colocarle el nombre original mediante el comando rename flash:config.text.old flash:config.text.
Paso 12. Copie el archivo de configuración en la memoria a través del comando copy flash:config.text system:running-config. Después de ingresar este comando, se mostrará el siguiente texto en la consola:
Source filename [config.text]? Destination filename [running-config]?
Presione Enter en respuesta a las solicitudes de confirmación. El archivo de configuración se ha cargado nuevamente y, ahora, se puede cambiar la contraseña.
Paso 13. Ingrese al modo de configuración global mediante el comando configure terminal.
Paso 14. Cambie la contraseña mediante el comando enable secret password.
Paso 15. Regrese al modo EXEC privilegiado mediante el comando exit.
Paso 16. Escriba la configuración en ejecución en el archivo de configuración de inicio mediante el comando copy running-config startup-config.
Paso 17. Vuelva a cargar el switch mediante el comando reload.
Configurar mensaje
S1(config)#banner login "¡Personal autorizado únicamente!" S1(config)#banner motd "¡El mantenimiento del dispositivo se realizará el viernes!"
Configuración de SSH
Switch(config)#configure terminal. Switch(config)#hostname nombre de host. Switch(config)#ip domain-name nombre de dominio. Switch(config)#crypto key generate rsa Switch(config)#ip ssh version 2 Switch(config)#line vty 0 15 Switch(config-line)#transport input SSH
Snooping de DHCP
Paso 1. Habilitar el snooping de DHCP mediante el comando de configuración global ip dhcp snooping.
Paso 2. Habilitar el snooping de DHCP para VLAN específicas mediante el comando ip dhcp snooping vlan number [número]
Paso 3. Definir los puertos como confiables o no confiables a nivel de interfaz identificando los puertos confiables mediante el comando ip dhcp snooping trust
Paso 4. (Opcional) Limitar la tasa a la que un atacante puede enviar solicitudes de DHCP bogus de manera continua a través de puertos no confiables al servidor de DHCP mediante el comando ip dhcp snooping limit rate rate
Configurar costos de los puertos en STP (Spanning Tree Protocol)
Switch(config)#interface f0/ Switch(config-if)#spanning-tree cost 25
Verificar costos de los puertos en STP (Spanning Tree Protocol)
Switch#show spanning-tree
Switch#show spanning-tree detail
Configurar y verificar el BID en STP (Spanning Tree Protocol)
Switch(config)#spanning-tree vlan [vlan-id] root primary (asegurar que el switch posea el menor valor de prioridad de puente) Switch(config)#spanning-tree vlan vlan-id root secondary (Configurar Puente raíz alternativo) Switch(config)#spanning-tree vlan vlan-id root 24576 (Método 2 para forzar la prioridad)
NOTA : El valor de prioridad se configura en incrementos de 4096 entre 0 y 65536
Configurar y verificar el BID en STP (Spanning Tree Protocol)
Switch(config)#interface f0/ Switch(config-if)#spanning-tree port priority Switch(config-if)#end
Comandos de verificación del Switch
Switch#show interface interface-id switchport Switch#show running config
Comandos de verificación del Router
Switch#show interface Switch#show run Switch#show vlan
CCNA4: ACCESO A LA WAN
Configuración PPP
Router(config-if)#encapsulation ppp (Habilitar PPP en una interfaz) Router(config-if)#compress [predictor | stac] (Configurar compression) Router(config-if)#ppp quality porcentaje (Configurar la calidad del enlace)
NOTA: La calidad de salida se calcula al comparar la cantidad total de paquetes y bytes enviados con la cantidad total de paquetes y bytes recibidos por el nodo de destino. La calidad de entrada se calcula al comparar la cantidad total de paquetes y bytes recibidos con la cantidad total de paquetes y bytes enviados por el nodo de destino.
Router(config-if)#ppp authentication pap
Router(config-if)#ppp multilink (Configurar PPP multienlace) Router#show interfaces serial (Verificar configuración PPP) Router#debug ppp (debug PPP)
Frame Relay
Configuración de Frame relay
Router(config)#int s0/0/ Router(config-if)#ip address [ip] [mask] Router(config-if)#encapsulation frame-relay Router(config-if)#bandwidth 64
Asignación de direcciones estáticas Frame relay
Router(config)#int s0/0/ Router(config-if)#ip address [ip] [mask] Router(config-if)#encapsulation frame-relay Router(config-if)#bandwidth 64 Router(config-if)#no frame-relay inverse-arp Router(config-if)# frame-relay map protocol protocol-address dlci [broadcast] [ietf] [cisco] Router(config-if)#no shutdown
NOTA: Use la palabra clave ietf al conectarse a un router no perteneciente a Cisco. La opción [broadcast] Permite broadcasts y multicasts por medio de VC. Esto permite el uso de protocolos de enrutamiento dinámico en el VC.
Router#show frame relay map (Verificación de un mapa estático frame relay) Router#show frame-relay lmi
NOTA: LMI es un mecanismo activo que proporciona información de estado sobre las conexiones Frame Relay entre el router (DTE) y el switch Frame Relay (DCE). Cada 10 segundos aproximadamente, el dispositivo final sondea la red en busca de una respuesta de secuencia no inteligente o información de estado de canal.
Router(config-if)#frame-relay lmi-type [cisco | ansi | q933a] (Configurar el tipo de LMI)
NOTA: La configuración del tipo de LMI deshabilita la función de detección automática.
Router(config-if)#keepalive (Cambiar el intervalo activo)
Configuración de las interfaces punto a punto
Paso 1. Quitar cualquier dirección de capa de red asignada a la interfaz física. Si la interfaz física tiene una dirección, las subinterfaces locales no reciben las tramas.
Paso 2. Configurar la encapsulación Frame Relay en la interfaz física mediante el comando encapsulation frame-relay.
Paso 3. Para cada uno de los PVC definidos, crear una subinterfaz lógica. Especifique el número de puerto, seguido de un punto (.), y luego del número de la subinterfaz. Para solucionar problemas con más facilidad, se sugiere que el número de la subinterfaz coincida con el número de DLCI.
Paso 4. Configurar una dirección IP para la interfaz y el ancho de banda.
En este punto, configuraremos el DLCI. Recuerde que el proveedor de servicios de Frame Relay asigna los números de DLCI.
Paso 5. Configurar el DLCI local en la subinterfaz mediante el comando frame-relay interface-dlci.
R1(config-if)#interface serial 0/0/0.103 point-to-point R1(config-subif)#frame-relay interface-dlci 103
Verificación del funcionamiento de frame relay
Router#show interfaces Router#show frame-relay lmi Router#show frame-relay pvc 102 Router#show frame-relay map
Router#debug frame-relay lmi
ACL: Listas de control de acceso
Configuración de las ACL estándar
Router(config)#access-list número-de-lista-de-acceso deny permit remark origen [wildcard origen] [log]
Por ejemplo, para crear una ACL numerada nombrada 10 que permita la red 192.168.10.0 /24, debe ingresar:
R1(config)#access-list 10 permit 192.168.10.
Eliminar access list
R1(config)# no access-list 10
Aplicar ACLs estándar a interfaces
Router(config-if)#ip access-group {número de lista de acceso | nombre de lista de acceso} {in | out}
Restringir el acceso vty
Router(config-line)#access-class access-list-number {in [vrf-also] | out}
Creación de ACLs estándar nombradas
Router(config)#ip access-list standard NO_ACCESS Router(config-std-nacl)#deny host 192.168.11. Router(config-std-nacl)#permit 192.168.10.0 0.0.0. Router(config-std-nacl)#int f0/ Router(config-if)#ip access-group NO_ACCESS out
Creación de ACLs extendidas
Router(config)#access-list number {permit | deny} protocolo origen wildcard_de_origen [operador] [puerto] destino wildcard_de_destino [operator operand ] [puerto] [established]
Ejemplos:
access-list 103 permit tcp 192.168.10.0 0.0.0.255 any eq 80 access-list 103 permit tcp 192.168.10.0 0.0.0.255 any eq 443 access-list 104 permit tcp any 192.168.10.0 0.0.0.255 established
La ACL 103 permite el tráfico que ingresa de cualquier dirección en la red 192.168.10.0 para dirigirse a cualquier destino, sujeto a la limitación que el tráfico se dirige solo a los puertos 80 (HTTP) y 443 (HTTPS). La ACL 104 lo hace bloqueando el tráfico entrante, a excepción de las conexiones establecidas
Ejemplo de denegación de FTP de una 192.168.10.0 a 192.168.11.
access-list 100 deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 21 access-list 100 deny tcp 192.168.10.0 0.0.0.255 192.168.11.0 0.0.0.255 eq 20
Creación de ACLs extendidas nombradas
Router(config)#ip access-list extended SURFING Router(config-ext-nacl)#permit tcp 192.168.10.0 0.0.0.255 any eq 80
Router(config-ext-nacl)#evaluate TCPTRAFFIC Router(config-ext-nacl)#evaluate ICMPTRAFFIC
Router(config)#interface s0/1/ Router(config-if)#ip access-group INBOUNDFILTERS in Router(config-if)#ip access-group OUTBOUNDFILTERS out
ACL basadas en tiempo
Router(config)#time-range THREEDAYS (El nombre del rango que se definirá será THREEDAYS) Router(config-time-range)#periodic Monday Wednesday Friday 8:00 to 17: Router(config)#access-list 101 permit tcp 192.168.10.0 0.0.0.255 any eq telnet time-range THREEDAYS Router(config)#int s0/0/ Router(config-if)#ip access-group 101 out
