bg1
31
M. en C. Luis Enrique Calatayud Velázquez

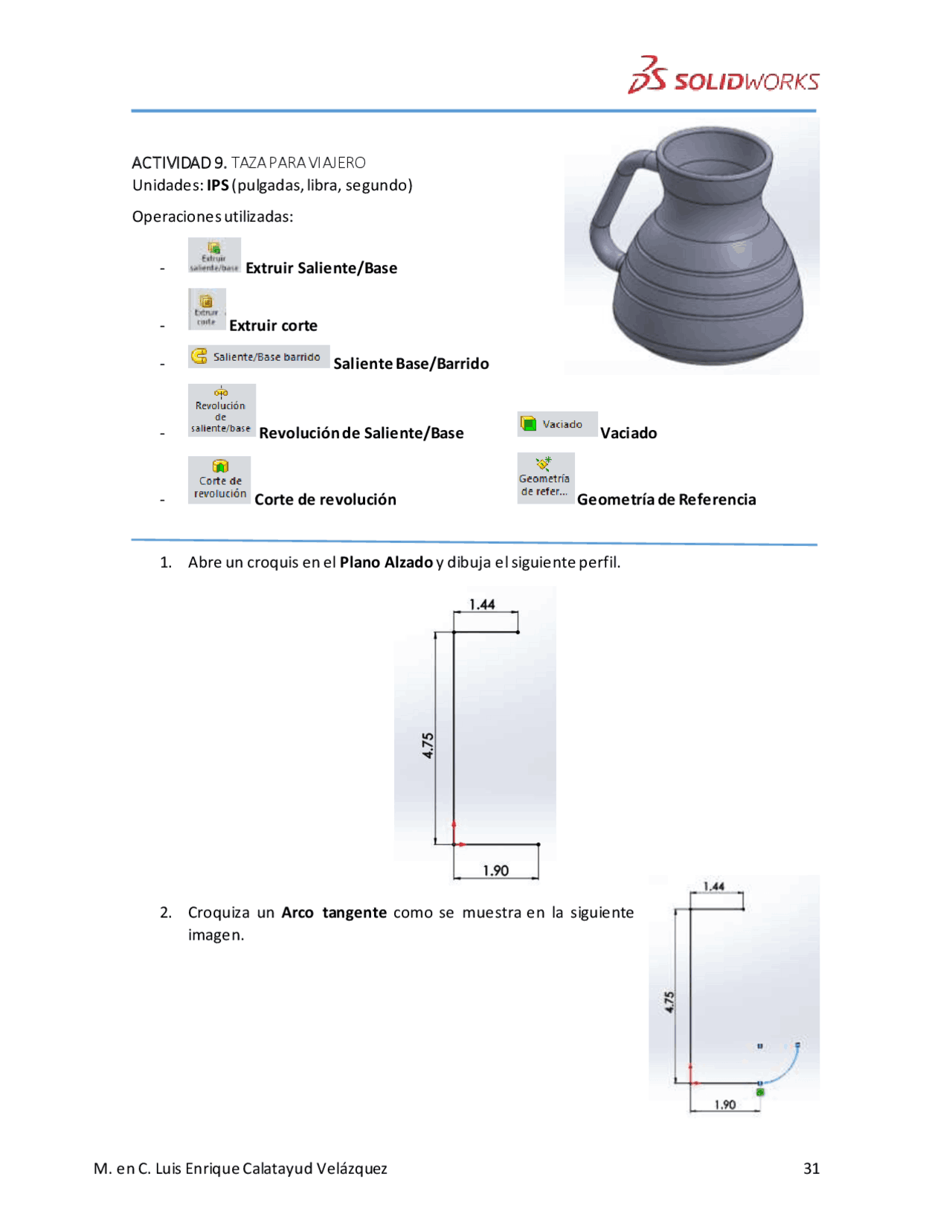

ACTIVIDAD 9. TAZA PARA VIAJERO
Unidades: IPS (pulgadas, libra, segundo)
Operaciones utilizadas:
- Extruir Saliente/Base
- Extruir corte
- Saliente Base/Barrido
- Revolución de Saliente/Base Vaciado
- Corte de revolución Geometría de Referencia
1. Abre un croquis en el Plano Alzado y dibuja el siguiente perfil.
2. Croquiza un Arco tangente como se muestra en la siguiente
imagen.
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Instrucciones para crear una taza para viajero en SolidWorks y más Ejercicios en PDF de Química solo en Docsity!

ACTIVIDAD 9. TAZA PARA VIAJERO

Unidades: IPS (pulgadas, libra, segundo) Operaciones utilizadas:

  • Extruir Saliente/Base
  • Extruir corte
  • Saliente Base/Barrido
  • Revolución de Saliente/Base Vaciado
  • Corte de revolución Geometría de Referencia
  1. Abre un croquis en el Plano Alzado y dibuja el siguiente perfil.
  2. Croquiza un Arco tangente como se muestra en la siguiente imagen.
  1. Selecciona el Arco tangente creado y en el Property Manager configura lo siguiente.
  2. Da clic en aceptar.
  3. Repite el mismo proceso para llegar al perfil que aparece en la siguiente imagen.
  4. Acote el perfil como en la siguiente imagen. Radio = 4.3, Ángulo = 36. Radio = 0.98, Ángulo = 60. Radio = 2.72, Ángulo = 18.
  1. En el Property Manager configura lo siguiente.
  2. Da clic en aceptar.
  3. Yendo a la barra de Insertar/Operaciones selecciona la herramienta Cúpula y en el Property Manager configura lo siguiente.
  4. Da clic en aceptar.
  5. Realiza una operación de Vaciado a 0.180 ’’ eliminando la cara que se muestra en la siguiente imagen.
  1. Abre un nuevo croquis en el Plano Alzado y croquiza el siguiente perfil.
  2. Aplica redondeos de 0.7 ‘’ en los dos vértices especificados en la siguiente imagen.
  3. Verifica que en la barra de estado te aparezca la leyenda “ Completamente definido ”.
  4. Sal del croquis y abre uno nuevo en el Plano Vista Lateral y yendo a la pestaña de diseño Croquis selecciona la herramienta Elipse y traza el siguiente perfil.
  1. Yendo al menú Insertar/Cara seleccione la herramienta Eliminar.
  2. Mueve la pieza de modo que puedas configurar lo siguiente en el Property Manager.
  3. Da clic en aceptar.
  4. Realizar una operación de Redondeo Completo a la boca de la taza como se muestra en la siguiente imagen.
  1. Realiza un Redondeo constante en la aza de la taza como se muestra en la imagen.
  2. Da clic en aceptar.
  3. Selecciona la cara inferior de la taza y defínela como tu croquis como en la siguiente imagen.
  4. Con la ayuda de la herramienta Equidistar entidades realiza una equidistancia de 0.2 ‘’ como en la siguiente imagen.
  1. Yendo a la pestaña de diseño Operaciones , selecciona la herramienta Corte revolución y en el Property Manager configura lo siguiente.
  2. Da clic en aceptar.
