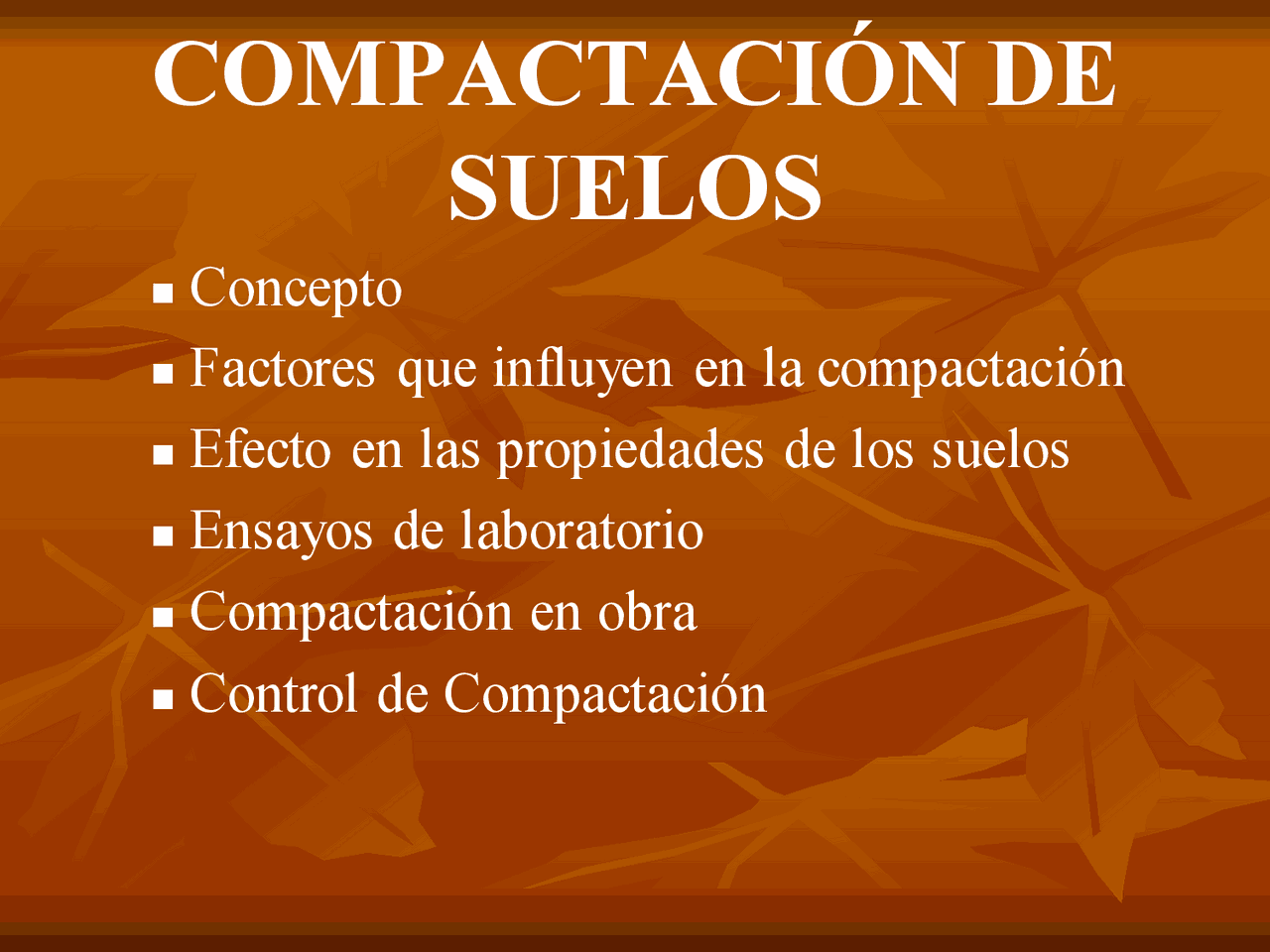

COMPACTACIÓN DE

SUELOS

 Concepto

 Factores que influyen en la compactación

 Efecto en las propiedades de los suelos

 Ensayos de laboratorio

 Compactación en obra

 Control de Compactación

COMPACTACIÓN

 Terraplenes (estructuras de tierra)  Presas  Pavimentos  Escolleras, muelles  Rellenos de terrenos  Mejoramiento de suelos ( estabilización )  Remoldeo de muestras de laboratorio

Compactación de suelo

 Efectos Físicos y Mecánicos:

 Reducción de e  Aumento de g

 Aumento de resistencia  Disminución de deformabilidad  Aplicación de energía mecánica:  T de aplicación muy breve  condición no drenada  Disminución de volumen de vacíos por eliminación de aire  Reducción de volumen de aire  Proceso de compactación  Suelos o Materiales no saturados

CONCEPTO DE COMPACTACIÓN

Equipo de compactación de suelos

Uso de los compactadores basados en la clasificación de la AASHTO (Dujisim y Rutilant) Tipo de Equipo A- 1 - a A- 1 - b A- 3 A- 2 - 4 A- 2 - 5 A- 2 - 6 A- 2 - 7 A- 4 A- 5 A- 6 A- 7 Rodillo Liso 1 2 2 1 1 1 2 2 3 3 4 Rodillo Neumático 2 2 2 1 1 1 1 2 2 2 3 Rodillo Pata de Cabra 5 5 5 4 3 3 2 2 1 1 1 Rodillo Vibratorio 1 1 1 1 3 3 4 3 3 5 5 1 Excelente 2 Bueno 3 Regular 4 Deficiente 5 Inadecuado

Influencia de la humedad inicial de compactación

17, 17, 18, 18, 19, 19, 4 5 6 7 8 9 10 11 12 13 14 15 16 Contenido de Humedad (%) Peso Específico Seco (kN/m 3 ) Suelo SC (Salto) Experimento Óptimo Aumenta w  Aumenta g d Aumenta w  Disminuye g d Existe una w para g dmáx gdmáx o Peso Unitario Seco Máximo (PUSM) Humedad óptima (wópt)

Curva de 100% de saturación

 Curva donde se alcanza la humedad de saturación para cada peso específico seco (relación de vacíos)  A mayor g d  menor e  menor w sat 100 G 1 G S G 1 G S G 1 sol w w d w  g = w  g = w  g g =

• Igualmente se definen curvas para cualquier S

Curva de 100% de saturación

 Por encima de la curva de 100% de saturación: zona donde no es posible compactar suelo por mayor que sea energía específica  Distancia entre w opt y w sat : indica que suelo compactado al máximo igual tiene aire  en compactación no es posible expulsar todo el aire de los vacíos

Ensayos de Compactación

 Dinámicos (impacto): Ensayo Proctor  Amasado: Ensayo Mini-Harvard (Wilson, 1950)  Estáticos: Edómetro  Vibración

Ensayo de Compactación Proctor

ASTM D 698-78; AASHTO T 99- 86

 Objetivo : Determinar relación g d

• w de suelos o materiales granulares compactando en moldes por impacto de masa de 5 , 5 lb ( 2 , 5 kg) y caída libre de 12 in. ( 305 mm)  Moldes metálicos rígidos cilíndricos :  Diámetro interior 4 , 0 in. ( 101 , 6 mm); capacidad 944 cm 3 ( 1 lt.) para suelos con tamaño máximo 4 , 75 mm (pasa tamiz

4 )

 Diámetro interior 6 , 0 in. ( 152 , 4 mm); capacidad 2124 cm 3 para suelos con tamaño máximo ¾ in.

Ensayo de Compactación Proctor Modificado

ASTM D 1557-78; AASHTO T 180- 86

 Objetivo : Determinar relación g – w de suelos o materiales granulares compactando en moldes por impacto con masa de 10 lb ( 4 , 54 kg) y caída libre de 18 in. ( 457 mm)  Moldes metálicos rígidos cilíndricos :  Diámetro interior 4 , 0 in. ( 101 , 6 mm); capacidad 944 cm 3 ( 1 lt.) para materiales con tamaño máximo 4 , 75 mm (pasa tamiz # 4 )  Diámetro interior 6 , 0 in. ( 152 , 4 mm); capacidad 2124 cm 3 . para materiales con tamaño máximo ¾ in.

Ensayo de Compactación Proctor Modificado

 Método : Compactar en 5 capas de igual espesor  25 golpes x capa en molde de 4 in.  56 golpes x capa en molde de 6 in.  Energía específica : 27 , 2 kg.cm/cm 3  Mínimo 5 moldes con muestras preparadas con diferentes contenidos de humedad inicial
