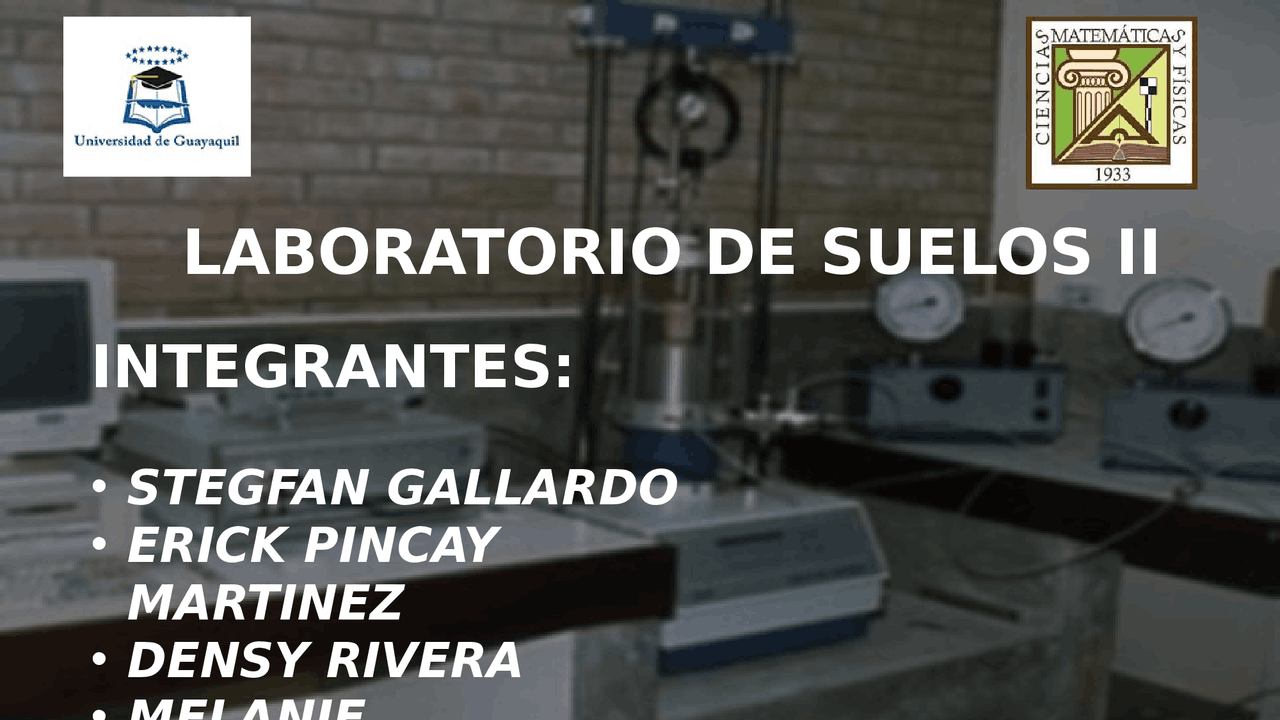

LABORATORIO DE SUELOS II

INTEGRANTES:

• (^) STEGFAN GALLARDO
• (^) ERICK PINCAY

MARTINEZ

• (^) DENSY RIVERA

COMPACTACIÓN

DE SUELOS

• El grado de compactación de un suelo se mide en términos de su peso específico seco, cuando se añade agua al suelo durante la compactación, este actúa como un agente ablandador de las partículas del suelo que hace que se deslice entre si y se muevan a una posición de empaque más denso.
• El^ peso^ específico^ seco^ después^ de^ la^ compactación^ se incrementa primero conforme aumenta el contenido del agua, nótese que a un contenido de agua W=0, es peso específico húmedo es igual al peso específico seco.

Objetivo de la compactación

Establecer un contacto más firme entre las partículas

Establecer un contacto más firme entre las partículas

Incrementar la resistencia al corte

Incrementar la resistencia al corte

Lograr que el suelo sea menos susceptible a los cambios de volumen

Lograr que el suelo sea menos susceptible a los cambios de volumen

MÉTODOS DE COMPACTACIÓN EN LABORATORIO

Dinámic

os

Estátic

os

Por

amasad

o

Por

vibració

n

DINAMICOS

• Los^ ensayos^ de^ compactación^ Proctor Standard y Proctor Modificado son dos de los ensayos más utilizados en el estudio de compactación de suelos para la construcción de terraplenes y otras obras de tierra.
• Se^ rigen^ por^ las^ normas^ ASTM^ y^ son imprescindibles para caracterizar la puesta en obra de un material.
• El ensayo^ de^ compactación^ Proctor es^ uno de los más importantes procedimientos de estudio y control de calidad de la compactación de un terreno.

• Para la compactación de cada capa de material se emplean 26 golpes de la maza distribuidos homogéneamente sobre la superficie del terreno.
• Una vez compactado el material, se enraza el molde y se mide la densidad y humedad de una muestra tomada del centro del molde.
• Se repite el proceso varias veces con distintos contenidos de humedad. La prueba de compactación Proctor Normal puede darse por finalizada cuando se obtienen 5 o 6 puntos que definen una curva que relaciona la densidad seca con la humedad.

Ensayo Proctor Modificado

ASTM D -

AASHTO T-

• En este caso se emplea un molde cilíndrico de 2.320 cm^3 de capacidad y una maza de 4,535 kg que se deja caer desde una altura de 457 mm.
• En lugar de 3 capas, se compactan 5 capas de material dando 25 golpes por cada capa
• Igualmente^ se^ realizan^ varias^ medidas^ de humedad y densidad del interior del molde con distintos grados de humedad para trazar la curva Proctor y de este modo dar por concluida la prueba Proctor.

CURVAS DE COMPACTACI

ON PROCTOR

ESTÁNDAR Y MODIFICADO

ESTATICOS

• Las pruebas de compactación estáticas son tan antiguas como las dinámicas. Una de estas pruebas fue propuesta por O.J. Porter en el año de 1935.
• Según el método, el suelo se compacta dentro de un cilindro metálico de 6” de diámetro, en 3 capas dándoles 25 golpes por capa, con una varilla con punta de bala, con altura no especificada.
• La compactación se logra al aplicar una presión de 140, Kg/cm2, la cual se mantiene por un minuto.

MÉTODOS POR AMASADO

• La compactación del suelo se logra presionando estáticamente un émbolo empleado de

área especificada contra la superficie de las diversas capas con que se constituya la muestra; en cualquier aplicación la presión transmitida es constante, lo cual se logra adaptando al émbolo un resorte calibrado, que permite conocer el momento en que la presión ha sido aplicada.

• El molde es una cámara cilíndrica metálica de 3.3 cm de diámetro interior y 7.2 cm de

altura aproximada; el volumen de este molde resulta ser de 62 cm3; el molde esta provisto de una extensión removible de 3.5 cm de altura. El molde se fija a una base metálica que lo mantiene en posición durante la prueba. El émbolo aplicador de presión es una barra metálica con mango de madera; dentro de este mango actúa el resorte comprimido a que se ha hecho referencia.

La energía de compactación viene dada por la ecuación:

Donde:

• Ec- energía a aplicar en la muestra de suelo;
• n - número de capas a ser compactadas en el cilindro de moldeado;
• N - número de golpes aplicados por capa;
• W - peso del pisón;
• h- altura de caída del pisón; y
• V - volumen del cilindro.

EQUIPOS O MAQUINARIAS UTILIZADAS EN COMPACTACIÓN DE SUELO EN CAMPO

Compactadores con rodillo pata de cabra vibratorio. Se lo utiliza en compactación por amasado

Compactadores con rodillo liso vibratorio utilizado en compactación estática

Placas o rodillos vibratorios, se utiliza en compactación por vibración

Apisonadores
