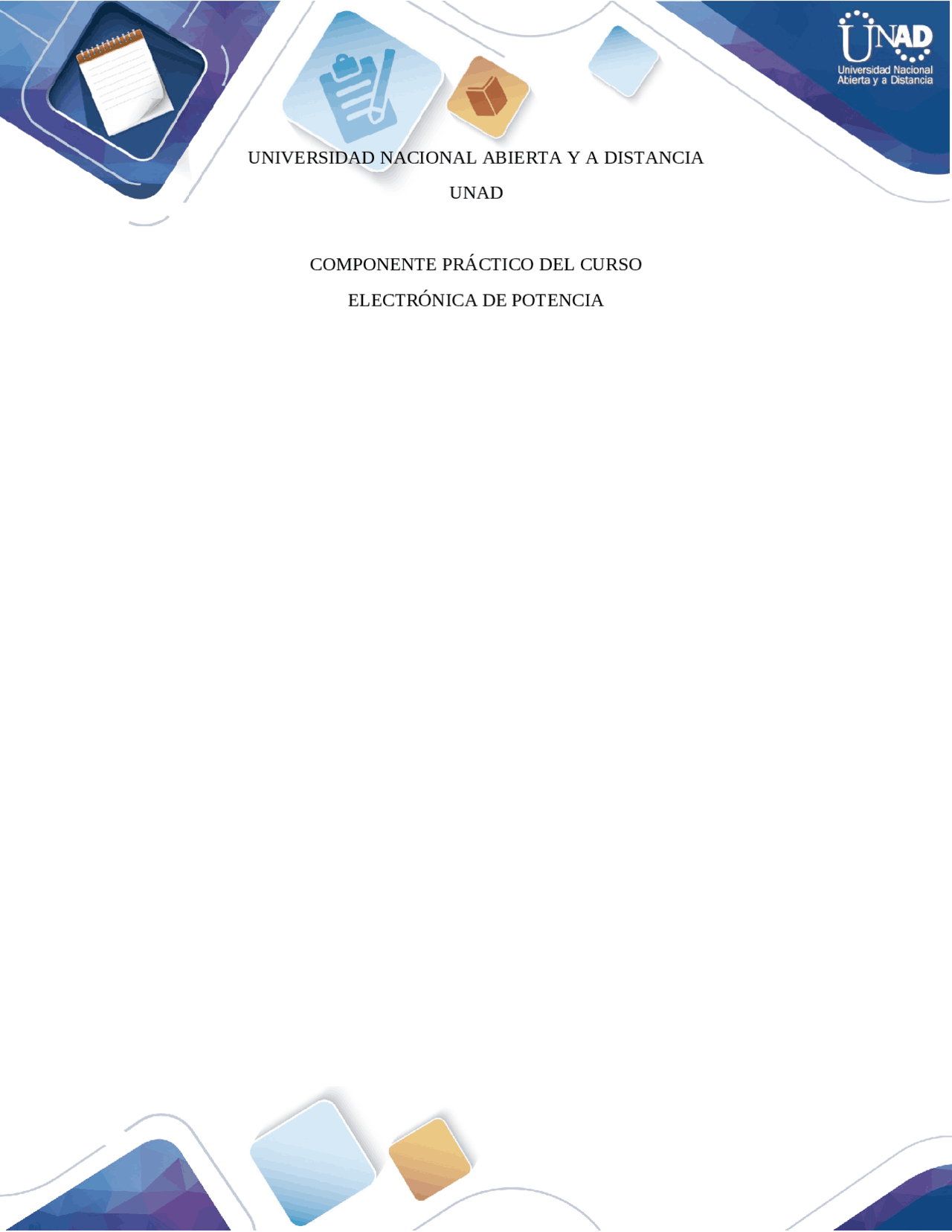

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA

UNAD

COMPONENTE PRÁCTICO DEL CURSO

ELECTRÓNICA DE POTENCIA

INTRODUCCIÓN

Procedimiento:

1. Realice el montaje del circuito de la figura 1, anexando los voltímetros y amperímetros que sean necesarios a fin de monitorear estos parámetros en el análisis del circuito. Figura 2 : Montaje del circuito propuesto para la practica 1: El SCR 2. Ajuste el voltaje de la fuente “V2” de modo tal que el voltaje VAK del SCR sea aproximadamente 15 voltios.

Figura 3 : Ajuste del voltaje en V2 para obtener 15V en VAK. Nota: Para obtener el VAK = 15V, se ajustó el voltaje de la fuente 2 (V2) dándole valor de 15V, en este punto el circuito se encuentra abierto, por lo cual no hay conducción en SCR.

3. Con el potenciómetro “RV1” de 2K, vaya aumentando lentamente la corriente que ingresa por el pin de disparo del SCR (IG), justo hasta que el SCR conduzca. Responda a las siguientes preguntas:

Figura 5 :Voltaje VAK y la corriente IAK justo antes del cierre del SCR Figura 6 :Voltaje VAK y la corriente IAK justo después del cierre del SCR

4. Siga aumentando la corriente IG (la que ingresa por el pin de disparo) y vaya observando lo que ocurre con el voltaje VAK y la corriente IAK, responda la pregunta:

Figura 7 : Se aumenta la corriente al máximo de IG. ¿hay o no hay cambios? Explique esta situación, desde lo que sabe del comportamiento de los diodos Rta: A partir de la corriente ingresada por el pin de disparo del SCR, que genero el cierre del circuito la cual es de 12.4 mA con un voltaje VAK de 0.61V y hasta el máximo valor ingresado que alcanzo los 137 mA, no se observa cambios en VAK ni en IAK, esto se debe a que en el momento en que se cierra el circuito basta con la corriente introducida inicialmente para que este se mantenga en conducción ya que la corriente circula de manera cíclica por el circuito controlado.

5. Una vez haya analizado el SCR en estado de conducción, ahora reduzca lentamente la corriente de disparo, observando en cada momento tanto el voltaje VAK como la corriente IAK. Explique: ¿por qué no se vuelve a abrir el SCR (es decir pasar a estado OFF), si la corriente de excitación de la puerta se volvió a reducir?

Figura 9 : Switch abierto lo cual mantiene el SCR en estado OFF, sin inducción. Figura 10 : Switch cerrado, lo cual permite el ingreso de corriente por la puerta del SCR, llevándolo a estado ON, en inducción.

6. En la figura 11, se muestra un circuito de control con SCR partiendo del diseño de la figura 1, en este caso la fuente de voltaje V2 se ha cambiado por una fuente de corriente alterna de onda senoidal con 120 VRMS y 60Hz. Construya un circuito similar a este, según sus capacidades de diseño; coloque a la salida del cátodo del SCR una carga para corriente alterna (motor, bombillo, etc.). Instale un osciloscopio en los puntos A, B, C, u otras posiciones que considere importantes analizar, para que identifique el funcionamiento del SCR con corriente alterna. Analice los valores de frecuencia, amplitud y forma de onda que presenta el osciloscopio, y presente dos observaciones argumentativas sobre el comportamiento del circuito (cada una de al menos cinco renglones), puede guiarse con las preguntas que se le suministraron en los numerales anteriores. Figura 11 : Circuito de control con SCR. Rta:
