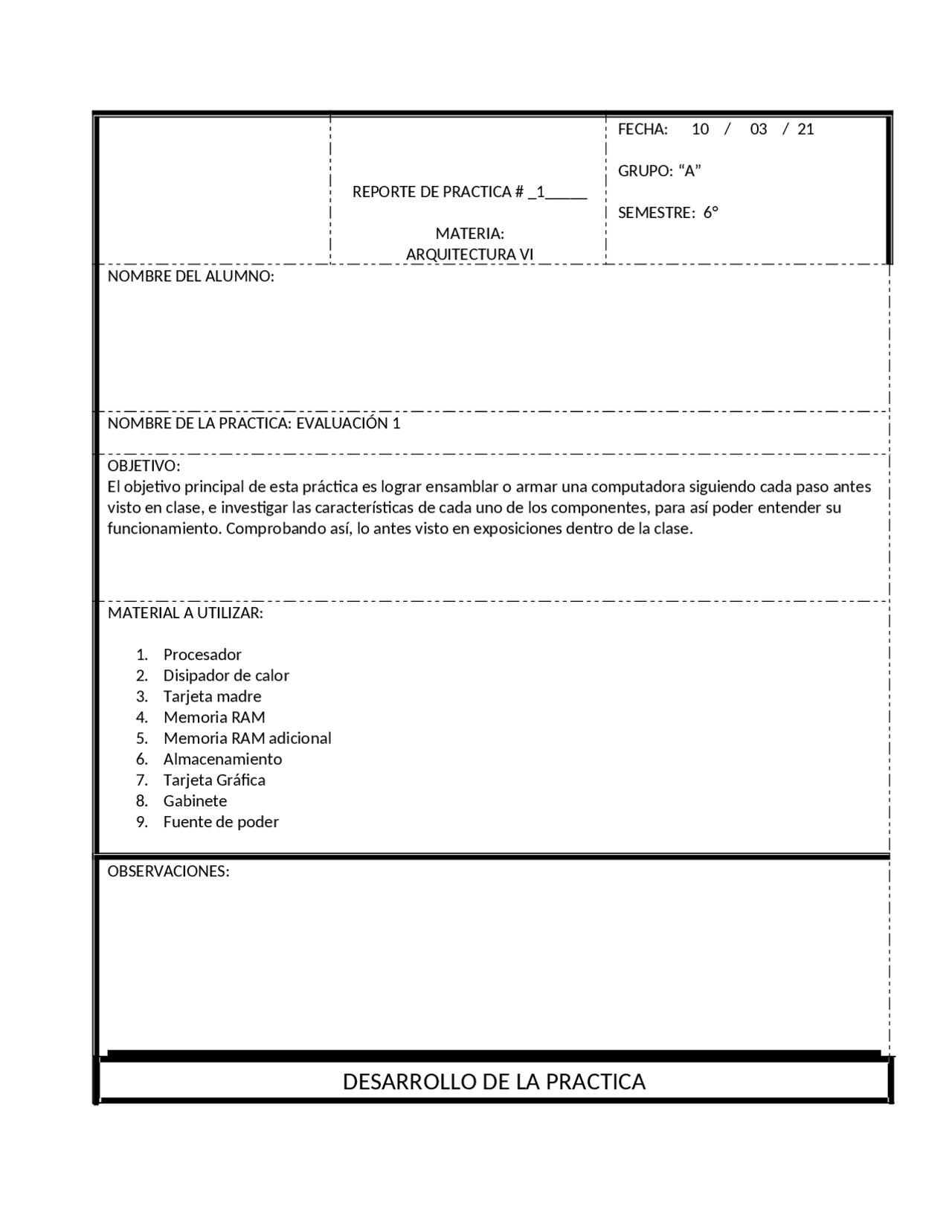

REPORTE DE PRACTICA # _1_____
MATERIA:
ARQUITECTURA VI
FECHA: 10 / 03 / 21
GRUPO: “A”
SEMESTRE: 6°
NOMBRE DEL ALUMNO:
NOMBRE DE LA PRACTICA: EVALUACIÓN 1
OBJETIVO:
El objetivo principal de esta práctica es lograr ensamblar o armar una computadora siguiendo cada paso antes visto en clase, e investigar las características de cada uno de los componentes, para así poder entender su funcionamiento. Comprobando así, lo antes visto en exposiciones dentro de la clase. MATERIAL A UTILIZAR:
- Procesador
- Disipador de calor
- Tarjeta madre
- Memoria RAM
- Memoria RAM adicional
- Almacenamiento
- Tarjeta Gráfica
- Gabinete
- Fuente de poder OBSERVACIONES:
DESARROLLO DE LA PRACTICA
ELABORACION DE LOS MATERIALES PARA EL DESARROLLO DE LA PRÁCTICA.
(NOTA ). EL EQUIPO MOSTRARA LOS PASOS, ANOTANDO A UN COSTADO DE LAS IMÁGENES QUE ACCION
REALIZA.
PASOS PARA ARMAR UNA COMPUTADORA:
Paso 1: La fuente de alimentación
En principio, si hemos adquirido un gabinete que no incluía fuente de alimentación , lo primero será montar la fuente al chasis del gabinete , para lo cual se la ubica de manera que el ventilador disipador de la misma quede orientado hacia la parte posterior de la carcasa, y que los cables de alimentación
queden hacia el interior. Una vez colocada, debe ser sujetada con los tornillos.
Paso 2: Montar el procesador
Si bien podemos instalar el procesador de la computadora una vez que la motherboard se encuentre sujetada al chasis del gabinete, lo más recomendable es en principio fijar el procesador en la motherboard de antemano. Lo primero que haremos es identificar el zócalo en el que se ubicará el procesador el cual es fácilmente detectable, ya que por lo general es grande y posee varios agujeros circulares, además de tener la indicación de las siglas ZIF. La ubicación correcta del procesador estará definida de acuerdo con la alineación de la ranura. El CPU posee una marca o una de sus esquinas recortada que es lo que nos permitirá colocarlo de manera correcta, ya que obviamente esta marca debe coincidir exactamente con la que tiene el zócalo. Colocamos con cuidado el procesador sobre el zócalo, y sin ejercer mucha presión insertamos los pines del procesador en las ranuras del zócalo. Para ello no debemos hacer fuerza, sólo dejar que el CPU se integre al zócalo. En el caso de que esto no suceda, posiblemente se deba a que el procesador posee alguno de sus pines doblados, el cual podremos enderezar con mucho cuidado con la ayuda de un destornillador plano. Luego bajamos la sujeción del zócalo, a fin de que el procesador quede bien fijado a la motherboard. Una vez realizada la tarea, y sólo en el caso de que el procesador no incluya disipador de fábrica, deberemos montar uno sobre el CPU, utilizando los anclajes que incluye el zócalo. Es probable que antes de colocar el disipador nos veamos en la necesidad de distribuir pasta térmica con los dedos , de forma cuidadosa hasta formar una película muy fina sobre el procesador, siempre evitando que se acumule demasiada pasta, y luego recién podremos colocar el disipador. De todas formas siempre es recomendable adquirir un procesador que incluya un disipador de fábrica, a fin de evitar errores de principiantes.
Paso 3: La motherboard a la caja
Lo siguiente será montar la motherboard al chasis del gabinete, para lo cual sólo debemos alinear la motherboard de forma correcta a la bandeja que incluye el chasis para ello, y luego fijarla con los tornillos que vienen de fábrica con la carcasa. Debemos asegurarnos que los distintos conectores para bahías queden debidamente ubicados, con el fin de posteriormente poder montar las placas que creamos necesarias para nuestra computadora.
Paso 4: Montar memoria RAM
Los módulos de memoria RAM pueden montarse antes o después de colocar la motherboard en el chasis del gabinete. Eso depende de la decisión de cada uno. Una vez que identificamos los bancos para la memoria RAM , debemos colocar cuidadosamente cada módulo sobre ellos y empujar el mismo lentamente y sin ejercer fuerza hasta que
COMPONENTES Y CARACTERÍSTICAS:
PROCESDOR INTEL:
Intel Corporation es el mayor fabricante de circuitos integrados del mundo según su cifra de negocio anual. La compañía estadounidense es la creadora de la serie de procesadores x86, los procesadores más comúnmente encontrados en la mayoría de las computadoras personales. PROCESADOR INTEL PENTIUM GOLD G6400: (caché de 4M, 4.00 Gz) Características principales Características principales Número de núcleos de procesador: 2 Socket de procesador: LGA 1200 (Socket H5) Modelo de gráficos en tarjeta: Intel® UHD Graphics 610 Procesador: Intel® Pentium® Gold Tarjeta de Vídeo: No disponible Esencial Conjunto de productos: Serie de procesadores Intel® Pentium® Gold Nombre de código: Productos anteriormente Comet Lake Segmento vertical: Desktop Número de procesador: G Estado: Launched Fecha de lanzamiento: Q2' Litografía: 14 nm Condiciones de uso: PC/Client/Tablet Precio recomendado para clientes: $64. Especificaciones de la CPU Cantidad de núcleos: 2 Cantidad de subprocesos: 4 Frecuencia básica del procesador: 4,00 GHz Caché: 4 MB Intel® Smart Cache
Velocidad del bus: 8 GT/s TDP: 58 W Especificaciones de memoria Tamaño de memoria máximo (depende del tipo de memoria): 128 GB Tipos de memoria: DDR4- Cantidad máxima de canales de memoria: 2 Máximo de ancho de banda de memoria: 41.6 GB/s Gráficos de procesador Gráficos del procesador: Gráficos UHD Intel® 610 Frecuencia de base de gráficos: 350 MHz Frecuencia dinámica máxima de gráficos: 1.05 GHz Memoria máxima de video de gráficos: 64 GB Compatibilidad con 4K: Yes, at 60Hz Resolución máxima (HDMI 1.4): 4096x2160@30Hz Resolución máxima (eDP - panel plano integrado): 4096x2304@60Hz Compatibilidad con DirectX: 12 Compatibilidad con OpenGL: 4. Intel® Quick Sync Video: Sí Tecnología Intel® InTru™ 3D: Sí Tecnología Intel® Clear Video HD: Sí tecnología Intel® de video nítido: Sí Cantidad de pantallas admitidas: 3 ID de dispositivo: 0x9BA Opciones de expansión Escalabilidad: 1S Only Revisión de PCI Express: 3, Configuraciones de PCI Express: Up to 1x16, 2x8, 1x8+2x Cantidad máxima de líneas PCI Express: 16 Especificaciones del paquete Zócalos compatibles: FCLGA Máxima configuración de CPU: 1 Especificación de solución térmica: PCG 2015C TJUNCTION: 100°C Tamaño de paquete: 37.5mm x 37.5mm Tecnologías avanzadas Compatible con la memoria Intel® Optane™ : Sí Intel® Thermal Velocity Boost: No Tecnología Intel® Turbo Boost Max 3.0: No Tecnología Intel® Turbo Boost: No Idoneidad para la plataforma Intel® vPro™: No
cobre de contacto directo para extraer el calor de su CPU, dos ventiladores con rodamientos de levitación magnética para proporcionar un flujo de aire sobresaliente y personalizable y material térmico CORSAIR XTM50 preaplicado para una transferencia de calor óptima. ALTA TECNOLOGÍA,BAJA TEMPERATURA El CORSAIR A500 cuenta con cuatro tubos térmicos de cobre de contacto directo para extraer el calor de su CPU, dos ventiladores con rodamientos de levitación magnética para proporcionar un flujo de aire sobresaliente y personalizable y material térmico CORSAIR XTM50 preaplicado para una transferencia de calor óptima. SISTEMA INTUITIVO DE MONTAJE DE VENTILADOR DE DESLIZAMIENTO Y BLOQUEO Altura de montaje variable para una amplia compatibilidad con DRAM y una fácil instalación ALTURA DE MONTAJEVARIABLE M Ó D U L O S D E M E M O R I A M Ó D U L O S D E M E M O R I A D E D E A L T U R A E S T Á N D A R A L T U R A A U M E N T A D A
Tarjeta Madre EVGA Z490 FTW / Socket LGA1200 / Intel Z490 / ATX / DDR
/ 122-CL-E497-KR / Intel Core 10th Generación
Características:
Circuito integrado de tarjeta madre: Intel Z Socket de procesador: LGA 1200 Circuito integrado: Intel Z Memoria interna, máxima: 128 GB Tipo de memoria: DDR4-SDRAM
Especificaciones
Chipset – Intel Z SLI – NVIDIA SLI Ready SATA – 4 Native SATA 6.0Gbps Ports / 2 ASMedia SATA 6.0Gbps Ports RAID 0, 1, 5, 10, JBOD USB – 5x USB 2.0 (1 SPI to USB port, 4 from Internal Headers) Memory Support – 4 DIMM Dual-Channel DDR4 4400MHz+ (up to 128GB) Capacitors – 100% Solid State Ethernet – Intel i219V Gigabit NIC Audio – Realtek ALC1220 7.1 Channel HD Audio + SV3H DisplayPort – DP 1.2, HDMI 1. Fan Headers – 8 (2 CPU PWM, 6 PWM/DC) PCB – 6 Layers PCI-E Slot Arrangement – 2x16, 1x NVMe Support – Yes (PCIe + SATA) Factor de forma ATX Form Factor Length: 12in - 305mm Width: 9.6in - 244mm Caracteristicas 100% Solid State Capacitors Onboard Clear CMOS, Power and Reset Buttons 3 Year Warranty 150% Increased Socket Gold Content Switchable Dual BIOS HDMI 1.4 and DP 1. Intel® Optane™ Memory Ready Highly-Efficient 14 Phase Digital VRM Onboard Temperature and Voltage Monitoring SPI flashing via USB allows you to flash your BIOS without a CPU
Memoria RAM adicional Crucial 4GB DDR4 2133Mhz / CT4G4DFS Tipo de memoria interna: DDR Memoria interna: 4 GB Diseño de memoria: 1 x 4 GB Velocidad de memoria del reloj: 2400 MHz Latencia CAS: 17 Diseño de memoria (módulos x tamaño): 1 x 4 GB Componente para: PC/server Voltaje de memoria: 1.2 V Tipo de memoria interna: DDR Memoria interna: 4 GB Velocidad de memoria del reloj: 2400 MHz ECC: No Factor de forma: 288-pin DIMM Color del producto: Verde Almacenamiento: Unidad de estado solido SSD 256GB 2.5" SATA Kingston KC600 - SKC600/256G
Características
Capacidad: 256 GB Interface: Serial ATA III Velocidad de lectura: 550 MB/s Velocidad de escritura: 500 MB/s
Especificaciones
Peso y dimensiones
Altura 7 mm Peso 40 g Ancho 100.1 mm
Detalles técnicos
Vibración no operativa 20 G Intervalo de temperatura operativa 0 - 70 °C Vibración operativa 2.17 G
Intervalo de temperatura de almacenaje -40 - 85 °C Factor de forma 2.5'' Interfaz Serial ATA III Capacidad 256 GB
Control de energía
Consumo de energía (espera) 0.06 W Consumo de energía (lectura) 1.3 W Consumo de energía (escritura) 3.2 W Consumo de energía (promedio) 0.2 W
Desempeño
Encriptación de hardware Si Lectura aleatoria (4KB) 90000 IOPS Componente para PC/computadora portátil Velocidad de transferencia de datos6 Gbit/s Tiempo medio entre fallos 1000000 h Tipo de controlador SMI SM Escritura aleatoria (4KB) 80000 IOPS Tipo de memoria 3D TLC Algoritmos de seguridad soportados256-bit AES
Disco duro
Velocidad de escritura 500 MB/s Velocidad de lectura 550 MB/s Almacenamiento Adicional: Unidad de estado sólido SSD M.2 Nvme PCI-e 4. 480GB CORSAIR FORCE MP510 / CSSDF480GBMP510-RF2 / RECERTIFICADO
Especificaciones técnicas:
Marca Corsair Fabricante Corsair Memory Only Alto del producto 3.15 inches Ancho del producto 0.86 inches Tamaño de RAM 480 GB Tamaño de la unidad de disco duro 480 GB Interfaz de la unidad de disco duro Solid State Baterías incluidas No Información adicional:
Número de ventiladores 1 fan(s) Factor de forma LP Tipo de enfriamiento Activo Número de ranuras 1 Procesador CUDA Si Máxima resolución 4096 x 2160 Pixeles Procesador gráfico NVIDIA® GeForce® GT 1030 Soporte para proceso paralelo No compatible Frecuencia del procesador 1257 MHz Aumento de la velocidad de reloj del procesador 1506 MHz FireStream No Familia de procesadores de gráficos NVIDIA Desempeño Versión DirectX 12. Dual Link DVI Si Alta Definición Total Si Versión OpenGL 4. NVIDIA 3D Vision No Sintonizador de TV integrado No HDCP Si Versión Shader model 5. NVIDIA GameWorks VR No NVIDIA G-SYNC No PhysX Si Gabinete NZXT H710i Negro-Blanco / ATX / Cristal Templado / E-ATX / CA-H710i-W Características o Factor de forma: Midi-Tower o Cristal Templado: o Tarjetas madre soportadas: ATX,EATX,Micro ATX,Mini-ATX o Cantidad de puertos USB 3.0: 0 o Fuente de alimentación incluida: o Disco duro soportado: 2.5'' o Ventiladores frontales instalados: 3x 120 mm o Ventiladores traseros instalados: 1x 140 mm
Especificaciones
Medios de almacenaje o Tamaños de disco duro soportados 2.5''
Puertos e Interfaces o Cantidad de puertos tipo C USB 3.1 (3.1 Gen 2) 1 o Salida de audio Si o Cantidad de puertos USB 3.0 0 o Cantidad de puertos tipo A USB 3.0 (3.1 Gen 1) 2 o Peso y dimensiones o Altura 516 mm o Profundidad 494 mm o Peso 12.1 kg o Ancho 230 mm Diseño o Formas de factor de tarjeta madre soportadas ATX,EATX,Micro ATX,Mini-ATX o Tempered glass panel(s) Si o Número de bahías 2.5'' 7 o Tipo PC o Color del producto Blanco o Altura máxima de la CPU más fresco 18.5 cm o Filtro anti-polvo Si o Factor de forma Midi-Tower o Ventana lateral Si o Número de puertos 3.5" 4 o Máxima longitud de la tarjeta de gráficos 41.3 cm o Materiales SGCC, Acero, Vidrio templado Contenido del empaque o Tornillos incluídos Si o Fuente de alimentación o Fuente de alimentación incluida No Ergonomía o Gestión de cables Si o Botón de encendido/apagado Si Enfriamiento o Tamaño de ventilador del radiador frontal compatible 120,140 mm o Tamaño de ventilador superior soportado 120,140 mm o Máximo de ventiladores frontales 3 o Diámetros de ventiladores superiores soportados 120,140 mm o Ventiladores traseros instalados 1x 140 mm o Ventiladores frontales instalados 3x 120 mm o Máximos ventiladores superiores 3
o Funciones de protección de poder Sobretensión, Sobrevoltaje, Cortocircuito, Bajo voltaje o Potencia combinada (+12 V) 750 W o Potencia total 750 W o Corriente de entrada 10 - 5 A o Potencia combinada (3,3 V) 150 W o Potencia nominal 750 W o Corriente máxima de salida (+12V) 54 A o Voltaje de entrada AC 100 - 240 V Diseño o Color del producto Negro Desempeño o Versión EPS 2. o Formas de factor de tarjeta madre soportadas ATX o Modo silencioso Si o Interruptor de encendido/apagado integrado Si o Tecnología de rodamientos Rifle o Power supply unit (PSU) form factor ATX o Utilizar con PC o Factor de forma ATX o Versión ATX 2. Enfriamiento o Número de ventiladores 1 Ventilador(es) o Diámetro de ventilador 13.5 cm Aprobaciones reguladoras o Certificación 80 PLUS
FINALMENTE:
OBSERVACION:
CONCLUSION:
La arquitectura de las computadoras es una de las áreas más importantes de la actualidad en el tema de la educación, entre otros motivos, por estar impulsando notablemente el desarrollo de todas las ciencias tecnológicas. El armado de una PC es muy sencillo simplemente hay que tener orden a la hora de hacer la conexión de los dispositivos a la placa principal y ser cuidadosos para no dañar algún componente. Puedo decir que también es necesario conocer los componentes que contiene la CPU para identificarlos bien y no colocarlos en el lugar equivocado. También debemos de utilizar la herramienta necesaria para que el ensamble sea más rápido y fácil.
