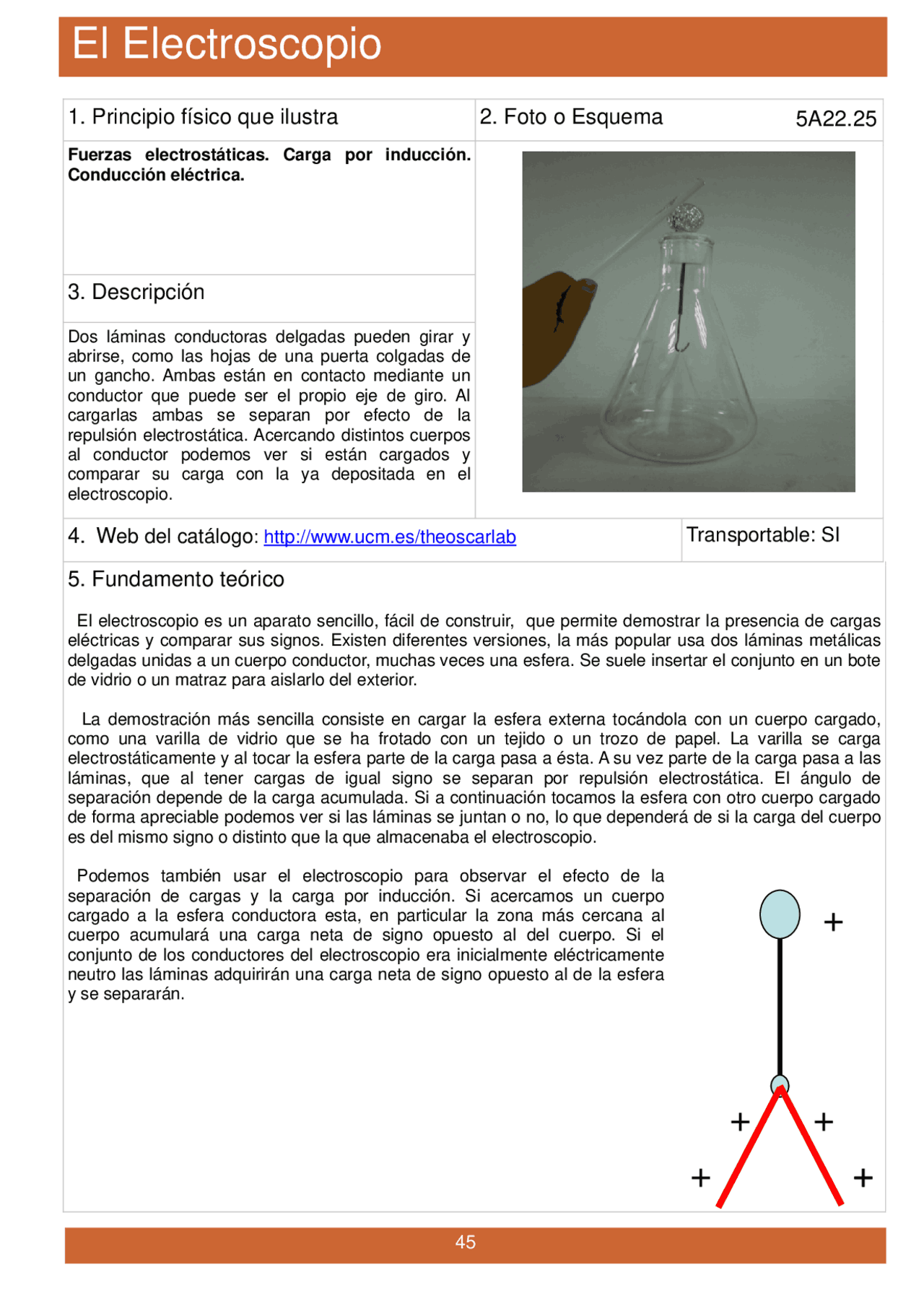

El Electroscopio
45
1. Principio físico que ilustra 2. Foto o Esquema
Fuerzas electrostáticas. Carga por inducción.
Conducción eléctrica.
3. Descripción
Dos láminas conductoras delgadas pueden girar y
abrirse, como las hojas de una puerta colgadas de
un gancho. Ambas están en contacto mediante un
conductor que puede ser el propio eje de giro. Al
cargarlas ambas se separan por efecto de la
repulsión electrostática. Acercando distintos cuerpos
al conductor podemos ver si están cargados y
comparar su carga con la ya depositada en el
electroscopio.
4. Web del catálogo: http://www.ucm.es/theoscarlab Transportable: SI
5. Fundamento teórico
El electroscopio es un aparato sencillo, fácil de construir, que permite demostrar la presencia de cargas
eléctricas y comparar sus signos. Existen diferentes versiones, la más popular usa dos láminas metálicas
delgadas unidas a un cuerpo conductor, muchas veces una esfera. Se suele insertar el conjunto en un bote
de vidrio o un matraz para aislarlo del exterior.
La demostración más sencilla consiste en cargar la esfera externa tocándola con un cuerpo cargado,
como una varilla de vidrio que se ha frotado con un tejido o un trozo de papel. La varilla se carga
electrostáticamente y al tocar la esfera parte de la carga pasa a ésta. A su vez parte de la carga pasa a las
láminas, que al tener cargas de igual signo se separan por repulsión electrostática. El ángulo de
separación depende de la carga acumulada. Si a continuación tocamos la esfera con otro cuerpo cargado
de forma apreciable podemos ver si las láminas se juntan o no, lo que dependerá de si la carga del cuerpo
es del mismo signo o distinto que la que almacenaba el electroscopio.
Podemos también usar el electroscopio para observar el efecto de la
separación de cargas y la carga por inducción. Si acercamos un cuerpo
cargado a la esfera conductora esta, en particular la zona más cercana al
cuerpo acumulará una carga neta de signo opuesto al del cuerpo. Si el
conjunto de los conductores del electroscopio era inicialmente eléctricamente
neutro las láminas adquirirán una carga neta de signo opuesto al de la esfera
y se separarán.
+
+ ++
+ +
5A22.25
