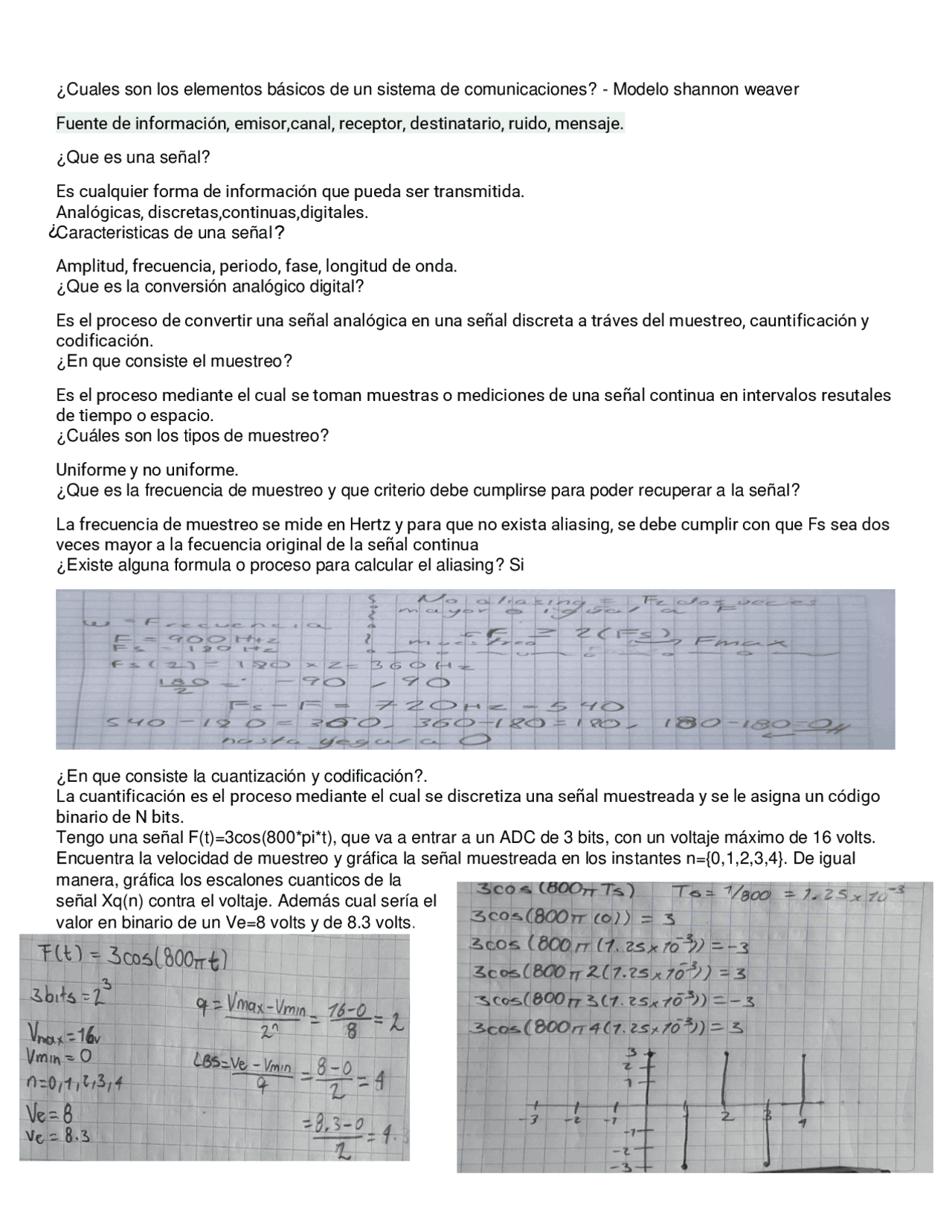

¿Cuales son los elementos básicos de un sistema de comunicaciones? - Modelo shannon weaver
Fuente de información, emisor,canal, receptor, destinatario, ruido, mensaje.
¿Que es una señal?
Es cualquier forma de información que pueda ser transmitida.
Analógicas, discretas,continuas,digitales.
Caracteristicas de una señal
Amplitud, frecuencia, periodo, fase, longitud de onda.
¿Que es la conversión analógico digital?
Es el proceso de convertir una señal analógica en una señal discreta a tráves del muestreo, cauntificación y
codificación.
¿En que consiste el muestreo?
Es el proceso mediante el cual se toman muestras o mediciones de una señal continua en intervalos resutales
de tiempo o espacio.
¿Cuáles son los tipos de muestreo?
Uniforme y no uniforme.
¿Que es la frecuencia de muestreo y que criterio debe cumplirse para poder recuperar a la señal?
La frecuencia de muestreo se mide en Hertz y para que no exista aliasing, se debe cumplir con que Fs sea dos
veces mayor a la fecuencia original de la señal continua
¿Existe alguna formula o proceso para calcular el aliasing? Si
¿En que consiste la cuantización y codificación?.
La cuantificación es el proceso mediante el cual se discretiza una señal muestreada y se le asigna un código
binario de N bits.
Tengo una señal F(t)=3cos(800*pi*t), que va a entrar a un ADC de 3 bits, con un voltaje máximo de 16 volts.
Encuentra la velocidad de muestreo y gráfica la señal muestreada en los instantes n={0,1,2,3,4}. De igual
manera, gráfica los escalones cuanticos de la
señal Xq(n) contra el voltaje. Además cual sería el
valor en binario de un Ve=8 volts y de 8.3 volts.
?
¿
