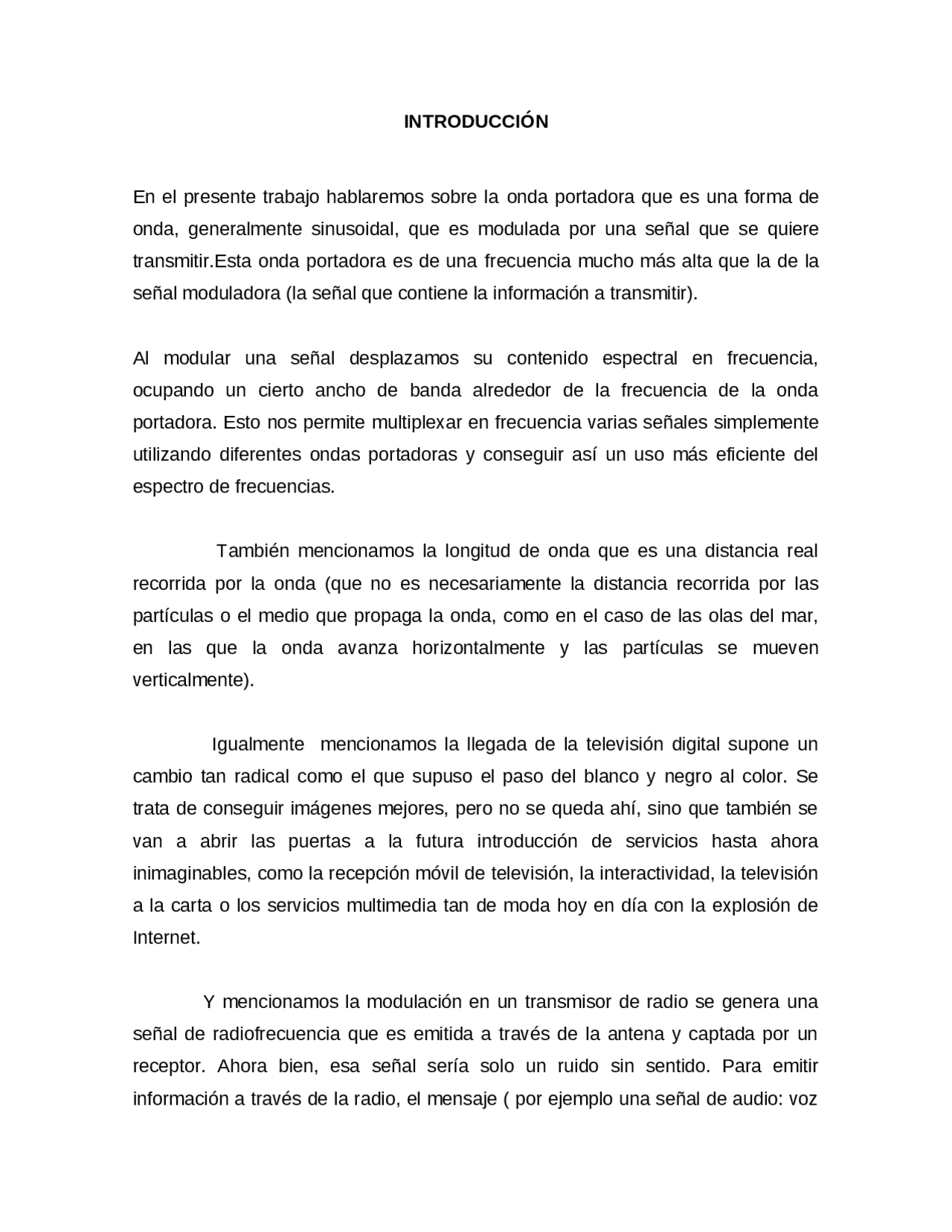

INTRODUCCIÓN
En el presente trabajo hablaremos sobre la onda portadora que es una forma de onda, generalmente sinusoidal, que es modulada por una señal que se quiere transmitir.Esta onda portadora es de una frecuencia mucho más alta que la de la señal moduladora (la señal que contiene la información a transmitir). Al modular una señal desplazamos su contenido espectral en frecuencia, ocupando un cierto ancho de banda alrededor de la frecuencia de la onda portadora. Esto nos permite multiplexar en frecuencia varias señales simplemente utilizando diferentes ondas portadoras y conseguir así un uso más eficiente del espectro de frecuencias. También mencionamos la longitud de onda que es una distancia real recorrida por la onda (que no es necesariamente la distancia recorrida por las partículas o el medio que propaga la onda, como en el caso de las olas del mar, en las que la onda avanza horizontalmente y las partículas se mueven verticalmente). Igualmente mencionamos la llegada de la televisión digital supone un cambio tan radical como el que supuso el paso del blanco y negro al color. Se trata de conseguir imágenes mejores, pero no se queda ahí, sino que también se van a abrir las puertas a la futura introducción de servicios hasta ahora inimaginables, como la recepción móvil de televisión, la interactividad, la televisión a la carta o los servicios multimedia tan de moda hoy en día con la explosión de Internet. Y mencionamos la modulación en un transmisor de radio se genera una señal de radiofrecuencia que es emitida a través de la antena y captada por un receptor. Ahora bien, esa señal sería solo un ruido sin sentido. Para emitir información a través de la radio, el mensaje ( por ejemplo una señal de audio: voz
o música) tiene que ser "mezclado" con la señal de radio (ahora llamada "portadora" pues transporta la señal con la información hasta el receptor); es decir que la señal es modulada por el transmisor. Y por ultimo hablamos sobre el satélite que es transportado a su órbita abordo de un cohete capaz de alcanzar la velocidad suficiente requerida para no verse influenciado por el campo gravitatorio terrestre.Una vez conseguido esto, es virtualmente posible conseguir cualquier plano o altitud de la órbita mediante la utilización de modernos cohetes. El plano de la órbita se denomina inclinación.
sería el tamaño del Universo (véase Cosmología física) aunque formalmente el espectro electromagnético es infinito y continuo. RANGO ENERGÉTICO DEL ESPECTRO El espectro electromagnético cubre longitudes de onda muy variadas. Existen frecuencias de 30 Hzs y menores que son relevantes en el estudio de ciertas nebulosas.[^1 ]^ Por otro lado se conocen frecuencias cercanas a 2,9×10^27 Hz, que han sido detectadas provenientes de fuentes astrofísicas.[^2 ] La energía electromagnética en una particular longitud de ondaλ (en el vacío) tiene una frecuencia f asociada y una energía de fotónE. Por tanto, el espectro electromagnético puede ser expresado igualmente en cualquiera de esos términos. Se relacionan en las siguientes ecuaciones: , o lo que es lo mismo , o lo que es lo mismo Donde (velocidad de la luz) y es la constante de Planck, . Por lo tanto, las ondas electromagnéticas de alta frecuencia tienen una longitud de onda corta y mucha energía mientras que las ondas de baja frecuencia tienen grandes longitudes de onda y poca energía. Por lo general, las radiaciones electromagnéticas se clasifican en base a su longitud de onda en ondas de radio, microondas, infrarrojos, visible –que percibimos como luzvisible– ultravioleta, rayos X y rayos gamma. El comportamiento de las radiaciones electromagnéticas depende de su longitud de onda. Cuando la radiación electromagnética interactúa con átomos y moléculas puntuales, su comportamiento también depende de la cantidad de energía por
quantum que lleve. Al igual que las ondas de sonido, la radiación electromagnética puede dividirse en octavas. [] La espectroscopía puede detectar una región mucho más amplia del espectro electromagnético que el rango visible de 400 a 700 nm. Un espectrómetro de laboratorio común y corriente detecta longitudes de onda de 2 a 2500 nm. BANDAS DEL ESPECTRO ELECTROMAGNÉTICO Para su estudio, el espectro electromagnético se divide en segmentos o bandas, aunque esta división es inexacta. Existen ondas que tienen una frecuencia, pero varios usos, por lo que algunas frecuencias pueden quedar en ocasiones incluidas en dos rangos. Banda Longitud de onda (m) Frecuencia (Hz) Energía (J) Rayos gamma < 10 pm > 30,0 EHz > 20·10−15^ J Rayos X < 10 nm > 30,0 PHz > 20·10−18^ J Ultravioleta extremo < 200 nm > 1,5 PHz > 993·10−21^ J Ultravioleta cercano < 380 nm > 789 THz > 523·10−21^ J Luz Visible < 780 nm > 384 THz > 255·10−21^ J Infrarrojo cercano < 2,5 μm > 120 THz > 79·10−21^ J Infrarrojo medio < 50 μm > 6,00 THz > 4·10−21^ J Infrarrojo lejano/submilimétrico < 1 mm > 300 GHz > 200·10−24^ J Microondas < 30 cm > 1 GHz > 2·10−24^ J Ultra Alta Frecuencia - Radio < 1 m > 300 MHz > 19.8·10−26^ J Muy Alta Frecuencia - Radio < 10 m > 30 MHz > 19.8·10−28^ J Onda Corta - Radio < 180 m > 1,7 MHz > 11.22·10−28^ J Onda Media - Radio < 650 m > 650 kHz > 42.9·10−29^ J Onda Larga - Radio < 10 km > 30 kHz > 19.8·10−30^ J Muy Baja Frecuencia - Radio > 10 km < 30 kHz < 19.8·10−30^ J
Frecuencias super bajas : SLF (Super Low Frequencies), son aquellas que se encuentran en el intervalo de 30 a 300 Hz. En este rango se incluyen las ondas electromagnéticas de frecuencia equivalente a los sonidos graves que percibe el oído humano típico. Frecuencias ultra bajas : ULF (Ultra Low Frequencies), son aquellas en el intervalo de 300 a 3000 Hz. Este es el intervalo equivalente a la frecuencia sonora normal para la mayor parte de la voz humana. Frecuencias muy bajas : VLF, Very Low Frequencies. Se pueden incluir aquí las frecuencias de 3 a 30 kHz. El intervalo de VLF es usado típicamente en comunicaciones gubernamentales y militares. Frecuencias bajas : LF, (Low Frequencies), son aquellas en el intervalo de 30 a 300 kHz. Los principales servicios de comunicaciones que trabajan en este rango están la navegación aeronáutica y marina. Frecuencias medias : MF, Medium Frequencies, están en el intervalo de 300 a 3000 kHz. Las ondas más importantes en este rango son las de radiodifusión de AM (530 a 1605 kHz). Frecuencias altas : HF, High Frequencies, son aquellas contenidas en el rango de 3 a 30 MHz. A estas se les conoce también como "onda corta". Es en este intervalo que se tiene una amplia gama de tipos de radiocomunicaciones como radiodifusión, comunicaciones gubernamentales y militares. Las comunicaciones en banda de radioaficionados y banda civil también ocurren en esta parte del espectro. Frecuencias muy altas : VHF, Very High Frequencies, van de 30 a 300 MHz. Es un rango popular usado para muchos servicios, como la radio móvil, comunicaciones marinas y aeronáuticas, transmisión de radio en FM (88 a 108 MHz) y los canales de televisión del 2 al 12 [según norma CCIR (Estándar B+G Europa)]. También hay varias bandas de radioaficionados en este rango. Frecuencias ultra altas : UHF, Ultra High Frequencies, abarcan de 300 a 3000 MHz, incluye los canales de televisión de UHF, es decir, del 21 al 69 [según norma CCIR (Estándar B+G Europa)] y se usan también en servicios
móviles de comunicación en tierra, en servicios de telefonía celular y en comunicaciones militares. Frecuencias super altas : SHF, Super High Frequencies, son aquellas entre 3 y 30 GHz y son ampliamente utilizadas para comunicaciones vía satélite y radioenlaces terrestres. Además, pretenden utilizarse en comunicaciones de alta tasa de transmisión de datos a muy corto alcance mediante UWB. También son utilizadas con fines militares, por ejemplo en radares basados en UWB. Frecuencias extremadamente altas : EHF, Extrematedly High Frequencies, se extienden de 30 a 300 GHz. Los equipos usados para transmitir y recibir estas señales son más complejos y costosos, por lo que no están muy difundidos aún. Existen otras formas de clasificar las ondas de radiofrecuencia. MICROONDAS Cabe destacar que las frecuencias entre 1 GHz y 300 GHz, son llamadas microondas. Estas frecuencias abarcan parte del rango de UHF y todo el rango de SHF y EHF. Estas ondas se utilizan en numerosos sistemas, como múltiples dispositivos de transmisión de datos, radares y hornos microondas. BANDAS DE FRECUENCIA DE MICROONDAS Banda P L S C X Ku K Ka Q U V E W F D Inicio (GHZ)
Final (GHZ)
INFRARROJO
Una señal moduladora (la primera) puede transmitirse modulando una onda portadora en AM (la segunda) o FM (la tercera), entre otras. En telecomunicaciones, la frecuencia modulada (FM) o modulación de frecuencia es una modulación angular que transmite información a través de una onda portadora variando su frecuencia (contrastando esta con la amplitud modulada o modulación de amplitud (AM), en donde la amplitud de la onda es variada mientras que su frecuencia se mantiene constante). En aplicaciones analógicas, la frecuencia instantánea de la señal modulada es proporcional al valor instantáneo de la señal moduladora. Datosdigitales pueden ser enviados por el desplazamiento de la onda de frecuencia entre un conjunto de valores discretos, una modulación conocida como FSK. La frecuencia modulada es usada comúnmente en las radiofrecuencias de muy alta frecuencia por la alta fidelidad de la radiodifusión de la música y el habla (véase Radio FM). El sonido de la televisión analógica también es difundido por medio de FM. Un formulario de banda estrecha se utiliza para comunicaciones de voz en la radio comercial y en las configuraciones de aficionados. El tipo usado en la radiodifusión FM es generalmente llamado amplia-FM o W-FM (de la siglas en inglés "Wide-FM"). En la radio de dos vías, la banda estrecha o N-FM (de la siglas en inglés "Narrow-FM") es utilizada para ahorrar banda estrecha. Además, se utiliza para enviar señales al espacio.
La frecuencia modulada también se utiliza en las frecuencias intermedias de la mayoría de los sistemas de vídeo analógico, incluyendo VHS, para registrar la luminancia (blanco y negro) de la señal de video. La frecuencia modulada es el único método factible para la grabación de video y para recuperar de la cinta magnética sin la distorsión extrema, como las señales de vídeo con una gran variedad de componentes de frecuencia - de unos pocos hercios a varios megahercios, siendo también demasiado amplia para trabajar con equalisers con la deuda al ruido electrónico debajo de -60 dB. La FM también mantiene la cinta en el nivel de saturación, y, por tanto, actúa como una forma de reducción de ruido del audio, y un simple corrector puede enmascarar variaciones en la salida de la reproducción, y que la captura del efecto de FM elimina a través de impresión y pre-eco. Un piloto de tono continuo, si se añade a la señal - que se hizo en V o video 2000 y muchos formatos de alta banda - puede mantener el temblor mecánico bajo control y ayudar al tiempo de corrección. Dentro de los avances más importantes que se presentan en las comunicaciones, el mejoramiento de un sistema de transmisión y recepción en características como la relación señal – ruido, sin duda es uno de los más importantes, pues permite una mayor seguridad en las mismas. Es así como el paso de Modulación en Amplitud (A.M.), a la Modulación en Frecuencia (F.M.), establece un importante avance no solo en el mejoramiento que presenta la relación señal ruido, sino también en la mayor resistencia al efecto del desvanecimiento y a la interferencia, tan comunes en A.M. La frecuencia modulada también se utiliza en las frecuencias de audio para sintetizar sonido. Está técnica, conocida como síntesis FM, fue popularizada a principios de los sintetizadores digitales y se convirtió en una característica estándar para varias generaciones de tarjetas de sonido de computadoras personales.
común en la AM. Por estas razones, la FM fue escogida como el estándar para la transmisión de radio de alta fidelidad, resultando en el término "Radio FM" (aunque por muchos años la BBC la llamó "Radio VHF", ya que la radiodifusión en FM usa una parte importante de la banda VHF). Los receptores de radio FM emplean un detector para señales FM y exhiben un fenómeno llamado efecto de captura, donde el sintonizador es capaz de recibir la señal más fuerte de las que transmitan en la misma frecuencia. Sin embargo, la desviación de frecuencia o falta de selectividad puede causar que una estación o señal sea repentinamente tomada por otra en un canal adyacente. La desviación de frecuencia generalmente constituyó un problema en receptores viejos o baratos, mientras que la selectividad inadecuada puede afectar a cualquier aparato. Una señal FM también puede ser usada para transportar una señal estereofónica (vea FM estéreo) No obstante, esto se hace mediante el uso de multiplexación y demultiplexación antes y después del proceso de la FM. Se compone una señal moduladora (en banda base) con la suma de los dos canales (izquierdo y derecho), y se añande un tono piloto a 19 kHz. Se modula a continuación una señal diferencia de ambos canales a 38 kHz en doble banda lateral, y se le añade a la moduladora anterior. De este modo se consigue compatibilidad con receptores antiguos que no sean estereofónicos, y además la implementación del demodulador es muy sencilla. Una amplificación de conmutación de frecuencias radiales de alta eficiencia puede ser usada para transmitir señales FM (y otras señales de amplitud constante). Para una fuerza de señal dada (medida en la antena del receptor), los amplificadores de conmutación utilizan menos potencia y cuestan menos que un amplificador lineal. Esto le da a la FM otra ventaja sobre otros esquemas de modulación que requieren amplificadores lineales, como la AM y la QAM.
OTRAS APLICACIONES
La modulación de frecuencia encuentra aplicación en gran cantidad de sistemas de comunicación. Aparte de la FM de radiodifusión, entre 88 y 108 MHz, la separación entre dos canales adyacentes es de 200 kHz y la desviación de frecuencia Δf=75 kHz. la FM se viene utilizando principalmente en las siguientes aplicaciones: TELEVISIÓN: o Subportadora de sonido: La información de sonido modula en frecuencia la subportadora de sonido, que posteriormente se une a las restantes componentes de la señal de TV para modular en AM la portadora del canal correspondiente y se filtra para obtener la banda lateral vestigial. El sonido NICAM es digital y no sigue este proceso. o SECAM: El sistema de televisión en color SECAM modula la información de color en FM. MICRÓFONOS INALÁMBRICOS : Debido a la mayor insensibilidad ante las interferencias, los micrófonos inalámbricos han venido utilizando la modulación de frecuencia. AYUDAS A LA NAVEGACIÓN AÉREA. Sistemas como el DVOR (VOR Doppler), simulan una antena giratoria que, por efecto Doppler, modula en frecuencia la señal transmitida. TECNOLOGÍA MODULADOR DE FM La modulación de una portadora sobre FM, aunque se puede realizar de varias formas, resulta un problema delicado debido a que se necesitan dos características contrapuestas: estabilidad de frecuencia y que la señal moduladora varíe la frecuencia. Por ello, la solución simple de aplicar la señal moduladora a un oscilador controlado por tensión (VCO) no es satisfactoria. Modulación del oscilador. En oscilador estable, controlado con un cristal piezoeléctrico, se añade un condensador variable con la señal moduladora
suelen estar en circuitos integrados que, además, contienen los amplificadores de RF y frecuencia intermedia. Algunos son una radio de FM completa (TDA7000). ECUACIÓN CARACTERÍSTICA ANCHO DE BANDA Al contrario que en el caso de Amplitud Modulada, que se concentra en la frecuencia portadora y dos bandas laterales, el ancho de banda de una señal de FM se extiende indefinidamente teniendo como una amplitud estandard o de rango de transferencia de 58kHz con 6 canales de transferencia, cancelándose solamente en ciertos valores de frecuencia discretos. Cuando la señal moduladora es una sinusoide el espectro de potencia que se tiene es discreto y simétrico respecto de la frecuencia de la portadora, la contribución de cada frecuencia al espectro de la señal modulada tiene que ver con las funciones de Bessel de primera especie Jn. A través de la regla de Carson es posible determinar el ancho de banda que se requiere para transmitir una señal modulada en FM (o PM). Mientras que la frecuencia Am contiene una amplitud del espectro de transeferencia 38kHz y un ancho de banda de 56KB/s conteniendo 5 canales de transferencia. AMPLITUD MODULADA AM es el proceso de cambiar la amplitud de una portadora de frecuencia relativamente alta de acuerdo con la amplitud de la señal modulante (información). La modulación de amplitud es una forma de modulación relativamente barata y de baja calidad de modulación que se utiliza en la radiodifusión de señales de audio y video. La banda de radiodifusión comercial AM abarca desde 535 a 1605 kHz.
Un modulador AM es un aparato no lineal con dos señales de entrada de información: una señal portadora de amplitud constante y de frecuencia sencilla, y la señal de información. La información actúa sobre o modula la portadora y puede ser una forma de onda de frecuencia simple o compleja compuesta de muchas frecuencias que fueron originadas de una o más fuentes. Debido a que la información actúa sobre la portadora, se le llama señal modulante. La resultante se llama onda modulada o señal modulada. Amplitud modulada (AM) o modulación de amplitud es un tipo de modulación no lineal que consiste en hacer variar la amplitud de la onda portadora de forma que esta cambie de acuerdo con las variaciones de nivel de la señal moduladora, que es la información que se va a transmitir. AM es el acrónimo de Amplitude Modulation (en español: Modulación de Amplitud) la cual consiste en modificar la amplitud de una señal de alta frecuencia, denominada portadora, en función de una señal de baja frecuencia, denominada moduladora, la cual es la señal que contiene la información que se desea transmitir. Entre los tipos de modulación AM se encuentra la modulación de doble banda lateral con portadora (DSBFC). UNA SEÑAL (ARRIBA) PUEDE SER TRANSPORTADA EN UNA ONDA AM O FM. APLICACIONES TECNOLÓGICAS DE LA AM
DESVENTAJAS DE LA AM
La modulación de amplitud presenta algunas desventajas que, en ciertas condiciones, limitan su utilidad y obligan a buscar otras formas de modulación. Durante los últimos años del siglo XX la radio en AM perdió audiencia, pues los oyentes han preferido las emisoras locales en FM, que ofrecen sonido en estéreo de buena calidad. La desventaja principal de la modulación de amplitud estriba en que la afectan fácilmente diversos fenómenos atmosféricos (estática), señales electrónicas con frecuencias parecidas y las interferencias ocasionadas por los aparatos eléctricos tales como motores y generadores. Todos estos ruidos tienden a modular en amplitud la portadora, del mismo modo que lo hace su propia señal moduladora. Por lo tanto se convierten en parte de la señal modulada y subsisten en ella durante todo el proceso de demodulación. Después de la demodulación se manifiestan como ruido o distorsión, que si es bastante fuerte, puede sobreponerse a toda la información y hacer completamente inaprovechable la señal demodulada. Aun si aquellos no son tan acentuados como para tapar parte de la información, sí pueden ser extremadamente molestos. MODULACIÓN DIGITAL :FSK – PSK - QAM El término comunicaciones digitales abarca un área extensa de técnicas de comunicaciones, incluyendo transmisión digital y radio digital. La transmisión digital es la transmisión de pulsos digitales, entre dos o más puntos, de un sistema de comunicación. El radio digital es la transmisión de portadoras analógicas moduladas, en forma digital, entre dos o más puntos de un sistema de comunicación. Los sistemas de transmisión digital requieren de un elemento físico, entre el transmisor y el receptor, como un par de cables metálicos, un
cable coaxial, o un cable de fibra óptica. En los sistemas de radio digital, el medio de transmisión es el espacio libre o la atmósfera de la Tierra. En un sistema de transmisión digital, la información de la fuente original puede ser en forma digital o analógica. Si está en forma analógica, tiene que convertirse a pulsos digitales, antes de la transmisión y convertirse de nuevo a la forma analógica, en el extremo de recepción. En un sistema de radio digital, la señal de entrada modulada y la señal de salida demodulada, son pulsos digitales. RADIO DIGITAL Los elementos que distinguen un sistema de radio digital de un sistema de radio AM, FM, o PM, es que en un sistema de radio digital, las señales de modulación y demodulación son pulsos digitales, en lugar de formas de ondas analógicas. E radio digital utiliza portadoras analógicas, al igual que los sistemas convencionales. En esencia, hay tres técnicas de modulación digital que se suelen utilizar en sistemas de radio digital: transmisión (modulación) por desplazamiento de frecuencia (FSK), transmisión por desplazamiento de fase (PSK), y modulación de amplitud en cuadratura (QAM). TRANSMISIÓN POR DESPLAZAMIENTO DE FRECUENCIA (FSK) El FSK binario es una Forma de modulación angular de amplitud constante, similar a la modulación en frecuencia convencional, excepto que la señal modulante es un flujo de pulsos binarios que varía, entre dos niveles de voltaje discreto, en lugar de una forma de onda analógica que cambia de manera continua. La expresión general para una señal FSK binaria es v(t) = V c cos [ ( w c + v m(t) D w / 2 )t ] (1) donde v(t) = forma de onda FSK binaria V c = amplitud pico de la portadora no modulada w c = frecuencia de la portadora en radianes
