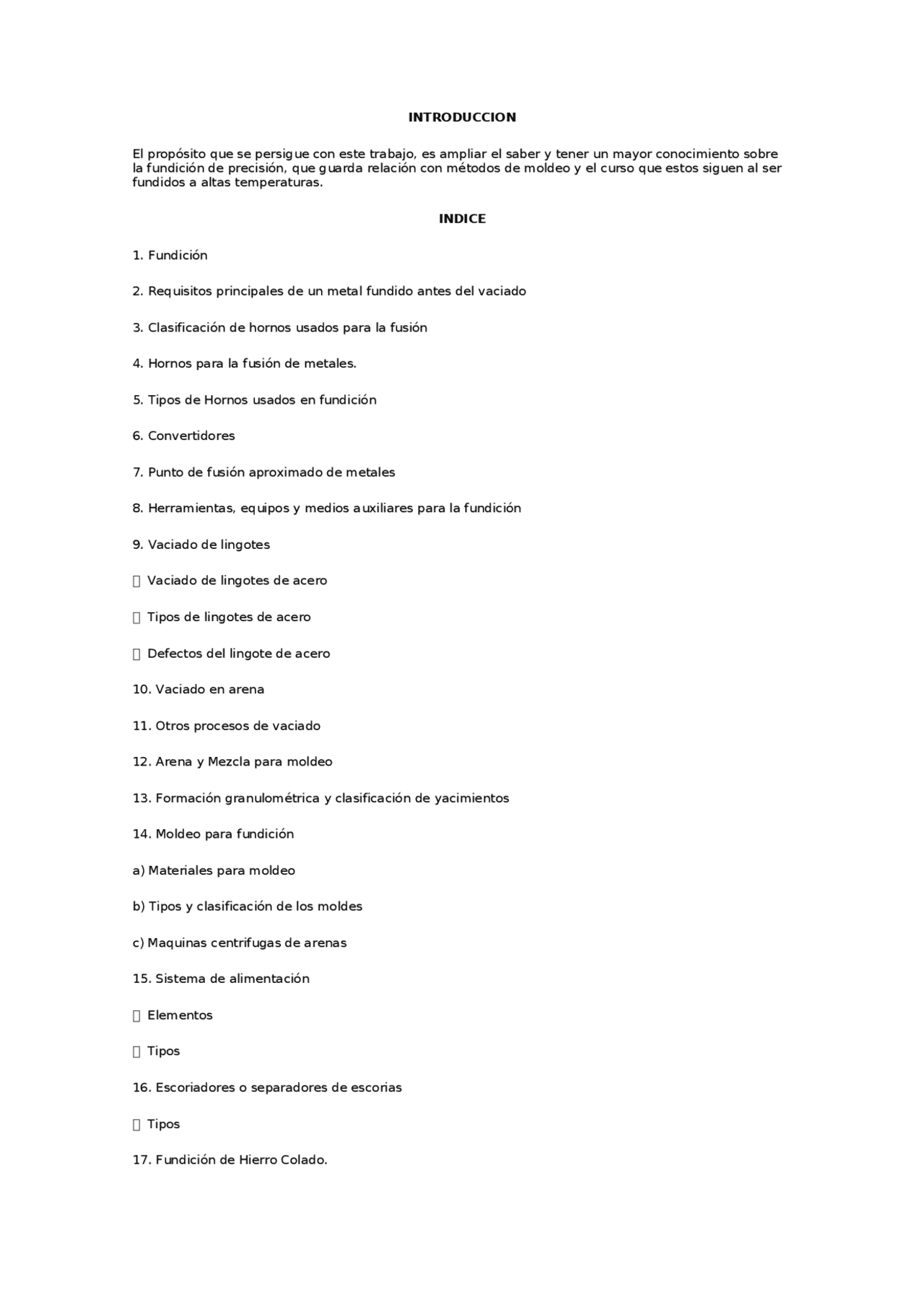

INTRODUCCION
El propósito que se persigue con este trabajo, es ampliar el saber y tener un mayor conocimiento sobre la fundición de precisión, que guarda relación con métodos de moldeo y el curso que estos siguen al ser fundidos a altas temperaturas. INDICE
- Fundición
- Requisitos principales de un metal fundido antes del vaciado
- Clasificación de hornos usados para la fusión
- Hornos para la fusión de metales.
- Tipos de Hornos usados en fundición
- Convertidores
- Punto de fusión aproximado de metales
- Herramientas, equipos y medios auxiliares para la fundición
- Vaciado de lingotes Vaciado de lingotes de acero Tipos de lingotes de acero Defectos del lingote de acero
- Vaciado en arena
- Otros procesos de vaciado
- Arena y Mezcla para moldeo
- Formación granulométrica y clasificación de yacimientos
- Moldeo para fundición a) Materiales para moldeo b) Tipos y clasificación de los moldes c) Maquinas centrifugas de arenas
- Sistema de alimentación Elementos Tipos
- Escoriadores o separadores de escorias Tipos
- Fundición de Hierro Colado.
FUNDICION
Se refiere a productos carburados presentados o que se pueden presentar, después de la solidificación, eutéctica (eutéctica de cementita en las fundiciones blancas y eutéctica con grafito laminar en los grises). En ausencia de otros elementos distintos del carbono, este corresponde a c>1,7%. Este contenido limite, varia con los demás elementos, pero puede ser definido en función del análisis químico como la red de eutéctica de cementita (o las plaquitas de grafito) se opone a las deformaciones plásticas, estos productos son pocos o nada maleables. La fundición es en esencia una aleación hierro carbono que contiene eutéctica. Sin embargo el concepto de precisión acota o restringe trabajo con un punto de vista de moldes. En las etapas iniciales de la manufactura del hierro y del acero, la fusión del metal no constituía una parte integral de proceso. El mineral se reducía químicamente empleando carbón vegetal. El metal resultante se forjaba para darle una consistencia compacta. La técnica de la producción de las altas temperaturas no había avanzado lo suficientemente en una época para hacer posible la fusión del hierro en una escala industrial, aun hoy en día, algunos metales como por ejemplo: el tungsteno, que tienen punto de fusión muy elevados, se producen mas convenientemente por métodos de metalúrgica de polvo. Sin embargo, en el grueso de la producción metalúrgica, la fusión y vaciado constituyen los pasos primarios de los procesos de manufactura. La introducción de metales tales como el titanio en la esfera de las operaciones metalúrgica, trajo consigo nuevas dificultades a resolver. El titanio fundido reacciona no solamente con la mayor parte de los gases, sino que también ataca a todos los materiales refractarios empleados en los hornos. El método de fundir el titanio es por medio de un arco eléctrico en un crisol de cobre enfriado por agua es el que se emplea actualmente. REQUISITOS PRINCIPALES DE UN METAL FUNDIDO ANTES DEL VACIADO SON: Que su composición química y pureza se haya mantenido durante la fusión. Que se encuentre a la temperatura de vaciado correcta. La obtención de temperatura de vaciado correcta es sumamente importante si se vacía el metal o la aleación a una temperatura demasiado baja puede no fluir adecuadamente y no llenar todas las regiones del molde y en el mejor de los casos se puede resultar un vaciado con numerosas rechupes. El uso de una temperatura de vaciado innecesariamente alta por otra parte puede conducir a una fusión gaseosa y la formación de burbujas en el vaciado resultante. Durante la fusión pueden ocurrir cambios en la composición de la carga, es probable que esto suceda cuando uno de los ingredientes es volátil a la temperatura de vaciado de la aleación. La fuente mas común de impurezas durante un proceso de fusión es el combustible o los productos de la combustión. Según (Ballay) podemos clasificar en cuatro grupos una serie de fundiciones especiales que respondan a necesidades muy variadas: Fundición grises y metálicas Fundición blancas especiales Fundiciones refractarias Fundiciones resistentes a la corrosión. CLASIFICACION DE LOS HORNOS usado para la fusión: Los hornos que se usan para fundir metales y sus aleaciones varían mucho en capacidad y diseño. Varían desde los pequeños hornos de crisol que contienen unos cuantos kilogramos de metal a hornos de hogar abierto hasta 200 toneladas de capacidad. El tipo de horno usado para un proceso de fundición queda determinada por los siguientes factores:
Plata 960°C (1760°F) Cobre 1050°C (1980°F) Hierro fundido 1220°C (2250°F) Metal monel 1340°C (2450°F) Acero de alto carbono 1370°C (2500°F) Acero medio para carbono 1430°C (2600°F) Acero inoxidable 1430°C (2600°F) Níquel 1450°C (2640°F) Acero de bajo carbono 1510°C (2750°F) Hierro forjado 1593°C (2900°F) Tungsteno 3396°C (6170°F) HERRAMIENTAS, EQUIPOS Y MEDIOS AUXILIARES PARA LA FUNDICION: Durante la ejecución de los diversos trabajos que el obrero moldeador o fundidor realiza en la fabrica, sean artesanales o con algún desarrollo, es necesario utilizar distintos tipos de herramientas manuales para formar los moldes. Tipos de herramientas:
palas
picos y horquillas
reglas
agujas de ventilar
paletas de alisar
alisadores
espátulas
puntas o extractores de moldeo
martillos y macetas
mordaza o presillas
EQUIPOS DE MOLDEO
Bajo el nombre de equipos de moldeo se designan a todos los tipos de herramientas y medios que dispone el taller de moldeo, fundición o fabrica para realizar diferentes trabajos.
pisones o atacadores
pisones neumáticos.
Medios auxiliares:
cribas atomices
pulverizadores
fuelle de mano
estuches para herramientas.
VACIADOS DE LINGOTES
Cuando debe producirse un metal en forma forjado?, primero se vacía como un lingote de forma y tamaño adecuados para su proceso en la planta de que se disponga. Aun cuando el acero se vacía en lingotes de sección aproximadamente cuadrada las aleaciones no ferrosas frecuentemente se vacían como placas planas, que se lamina para formar cinta o laminas, barras para la producción de alambre, y bilets cilindros para extruir secciones. Vaciado de lingotes de acero: cuando la carga de un horno productor esta lista se vacía en una cuchara llenadora que ha sido llevada a la plataforma de llenado por medio de una grúa viajera eléctrica. la cuchara es un recipiente de acero cubierto con refractario y equipada con un muñón en cada lado, que sirven para levantarla con el objeto de que la escoria que flota en la superficie del acero fundido no entre a los lingotes , la carga vacía por el fondo de la cuchara. Cuando ha sido vertido el acero fundido en la cuchara puede dosificarse con ferromagnesio, ferrosilicio o aluminio, entonces se le permite reposar por un tiempo para que la escoria y otros materiales no metálicos floten en la superficie, después de lo cual es vaciado a moldes para lingotes. Tipos de lingotes de acero:
colmado
semicolmado
efervescente.
Defectos de los lingotes de acero: Los defectos que comúnmente se encuentran en los lingotes de acero se pueden clasificar en dos grupos principales: los que ocurren interiormente los que se manifiestan sobre o muy cerca de la superficie. Otras fallas son el resultado de una mala operación y pueden ser eliminadas completamente corrigiendo errores en los procesos de fundido o de vaciado. VACIADOS EN ARENA A parte de los metales metalúrgicos formados por métodos en que interviene la metalurgia de polvos, los metales y las aleaciones se funden primero y luego se vacían en un molde de forma predeterminada. En algunos casos, el molde puede ser de forma simple obteniéndose lingote que subsecuentemente se forma plásticamente por forjado, laminado o extrusión. Pasos básicos en un proceso de vaciado de arena : Requiere primero del moldeo en arena de fundición, alrededor de un patrón adecuado de tal manera que este pueda retirarse, dejando un cavidad de la forma requerida en arena. Para facilitar este procedimiento, el molde de arena se divide en dos o mas partes. En vaciados de formas simples, puede usarse un molde de dos partes, en el que cada mitad esta contenida en un marco en forma de caja. Defectos en los vaciados de arena: Los defectos pueden presentarse por fallas técnicas que se pueden clasificar bajo los siguientes encabezados: Mala practica en la fusión. Mala practica en el vertido.
FORMACION GRANULO METRICA Y CLASIFICACION DE YACIMIENTOS
Las cuencas para la fundición están constituidas en general por granos de cuarzo asociados a alguna clase de arcilla y es frecuente que contengan otros minerales en pequeñas cantidades como el feldespato. La naturaleza de estos minerales depende de la roca de la que se origino la arena. El color de las arenas varia entre el blanco puro y el rojo oscuro o pardo según las impurezas que contengan. De acuerdo con los criterios manejados podemos dar a las arenas una clasificación atendiendo al agente principal que influyo en su formación en los depósitos que actualmente se conoce. Arenas arrastradas por el viento. Arenas de ríos o fluviales. Arenas de lagos. Arenas de desembocaduras. Arenas de playas. Arenas de glaciares. MOLDEO PARA FUNDICION . Materiales para moldeo: Para la confección de modelos se emplean materiales muy variados como son:
maderas
los metales blandos
las aleaciones de aluminio
el hierro
el latón
el yeyo
los plásticos, la goma y otros compuestos.
Cada material tiene características especiales que deben tenerse en cuenta al emplearse en un modelo.- Tipos y clasificación de los modelos: Los modelos como su nombre lo indica son la representación genérica de las piezas y están destinados a reproducir en negativo su forma en el molde de arena, para luego ser llenado con aleación liquida y obtener la representación real de una pieza o perfil deseado.
Modelos enterizos sencillos.
Modelos enterizos complejos.
Modelos divididos o partidos.
Modelos divididos complejos.
Modelos internos o caja de macho.
Maquina centrifugadoras de arena: Se basan todas en el mismo principio; lanzar al espacio por un mecanismo cualquiera la arena que se quiera desmenuzar, de modo que tal partes gruesas se desintegran por la acción de la resistencia. Tipos: Desintegrado centrifugo. Centrifugador de cinta. SISTEMA DE ALIMENTACION El llenado de un molde con metal o aleación liquida es una operación importante y cuidadosa para obtener piezas sanas con buena estructura. Para llevar el metal o aleación liquida al interior de un molde es preciso dotarlo con los correspondiente conductos de colada que unidos entre si contribuyen a que este fluya a la cavidad interna. Elementos del sistema de alimentación: Se llama sistema de alimentación al conjunto de tazas de colada, canales, respiraderos y mazarotes que unidos entre si conducen el metal o aleación liquida a la cavidad interna del moldeo. Tipos de elementos que integran el sistema de alimentación para un molde de arena cualquiera: Taza de colada Taza de colada cónica tradicional Taza en forma de tacón de escorias Taza de colada con fondo plano Taza de colada anulares Taza de colada de doble comunicación externa. Escoriadores o separadores de escorias: Es el canal distribuidor intermedio de sección generalmente trapezoidal que une el orificio de bajada con los canales de admisión a la pieza. Tipos: Escoriador en zigzag Escoriador con cambio de dirección Separador de escoria con macho filtro Escoria con trampa angular. FUSION DE HIERRO COLADO
