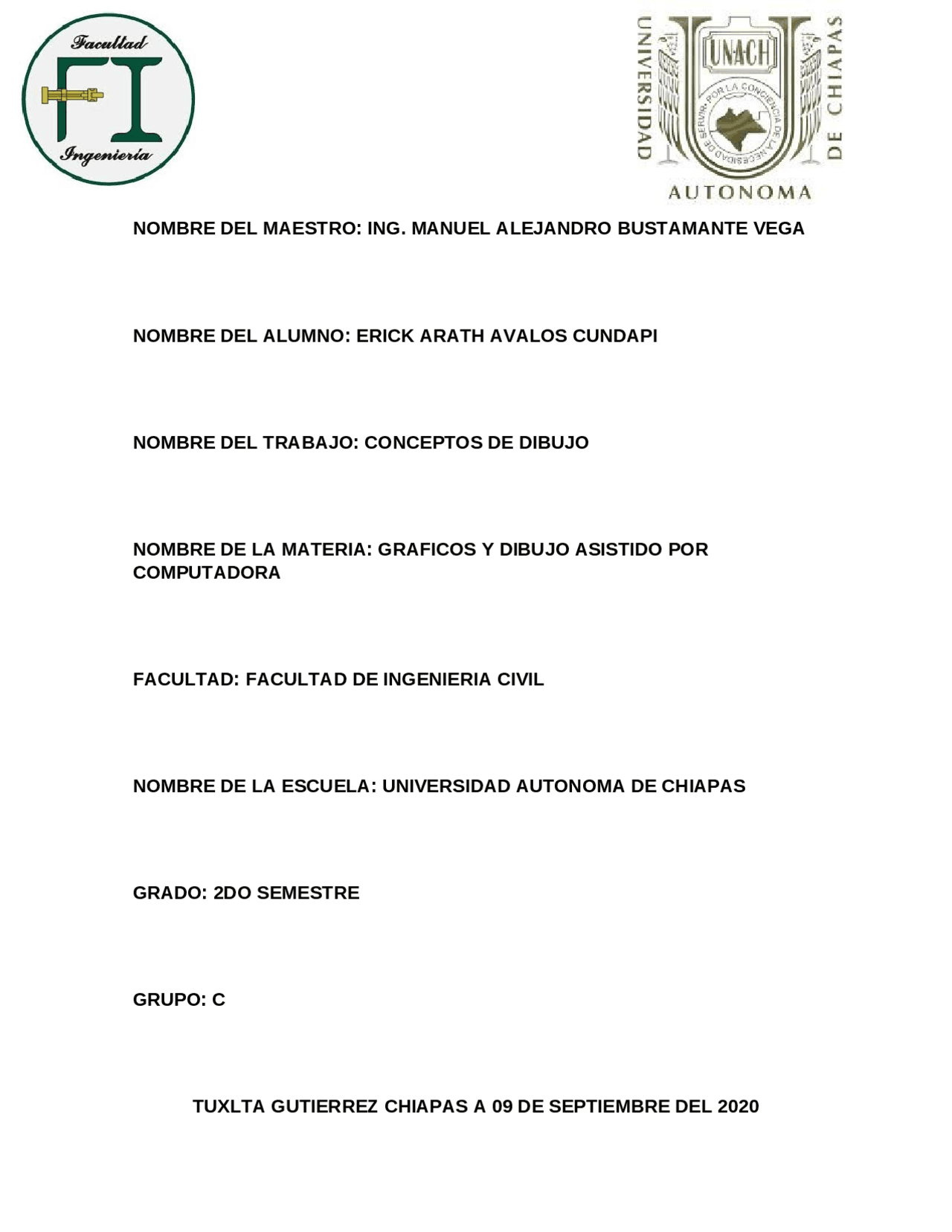

En este documento están algunos conceptos básicos de dibujo
Tipo: Apuntes
1 / 32
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
¿Qué es dibujo técnico? El dibujo técnico es una rama del dibujo conocido como el sistema que representa gráficamente uno o más objetos, con el fin de otorgar información útil para un posible y consecuente análisis que permitirá una próxima construcción y mantenimiento del objeto. El dibujo técnico es el lenguaje gráfico que se utiliza para comunicar, en el marco de actividades industriales y de diseño, desde las ideas más globales hasta los detalles vinculados con un contenido tecnológico.s El dibujo técnico también se ha definido como el sistema de representación gráfica de objetos ya existentes o bien de prototipos, atendiendo a normas y convenciones preestablecidas por instituciones reguladoras. Eso permite describir de forma precisa y con claridad las dimensiones, formas y características de esos objetos materiales. Cabe señalar que la idea de dibujo técnico va a menudo en oposición a la de dibujo artístico. Mientras el primero tiene por finalidad manifestar impresiones o sensaciones personales, influenciadas por la imaginación y las vivencias individuales, por lo que resulta eminentemente subjetivo, el dibujo técnico pretende ser objetivo y representar los objetos lo mejor posible tal cual son, de forma totalmente objetiva, a fin de proporcionar a cualquier observador la información técnica necesaria para su análisis técnico, ayudando eventualmente a su diseño, construcción y/o mantenimiento. Respecto de la historia del dibujo técnico, no se puede dejar de mencionar a los primeros matemáticos griegos como Tales, Pitágoras y Euclides, quienes sentaron las bases de la denominada geometría del espacio, fundamental en esta disciplina. Durante el Renacimiento sobresalen los aportes de Brunelleschi y del célebre y polifacético Leonardo da Vinci. Los esquemas, los croquis, los diagramas y los planos son modalidades de dibujo técnico que contienen especificaciones correspondientes a medidas de longitud, de altura, de ángulos, de superficie, etc. Las vistas básicas en el dibujo técnico son la de planta (vista desde arriba), la de alzada, que puede ser la frontal o lateral; y la de secciones o cortes en dos proyecciones. La definición de escalas ayuda a la interpretación de estas representaciones. Para hablar de dibujo técnico primero hay que definir que un dibujo es una figura, imagen o delineación que se suele hacer manualmente con ayuda de alguna herramienta (un lápiz, un pincel) sobre distintos materiales. El concepto de técnico, por otra parte, hace referencia a un procedimiento vinculado a la ciencia cuyo objetivo es la obtención de un cierto resultado. Por lo anterior se conoce como dibujo técnico al sistema de representación gráfico de distintos tipos de objetos. Su fin es brindar la información necesaria para analizar el objeto, ayudar a su diseño y posibilitar su construcción o mantenimiento.
Tipos de dibujo técnico según su uso:
- Dibujo Técnico Arquitectónico: El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales realizamos los planos para la construcción de edificios, casas, autopistas, iglesias, fábricas y puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, columnas, detalles entre otros. - Dibujo Mecánico: El dibujo mecánico se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas, motos, aviones, helicópteros y máquinas industriales. Los planos que representan un mecanismo simple o una máquina formada por un conjunto de piezas son llamados planos de conjunto; y los que representa un sólo elemento, plano de pieza. Los que representan un conjunto de piezas con las indicaciones gráficas para su colocación, y armar un todo, son llamados planos de montaje.
- Dibujo Eléctrico: Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda o en cualquier estructura arquitectónica que requiera de electricidad. Mediante la simbología correspondiente se representan acometidas, tablero principal, línea de circuitos, interruptores, toma corrientes, salidas de lámparas entre otros. - Dibujo Electrónico: Es aquel que expresa simbólicamente conexiones y diseño de componentes electrónicos como pueden ser resistencias, inductores, transistores, fuentes de alimentación, etc. Se pueden utilizar en equipos de comunicaciones, militar, científico, de investigación o de control industrial.
- Dibujo Urbanístico: Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos, planos de conjunto, planos de pormenor. FUENTE: https://www.ms-ingenieria.com.mx/ingenieria-mecanica/introduccion-a-los-tipos- de-dibujo-tecnico/ 1. Reglas, semicírculo o transportador de ángulos, escuadra y cartabón Con las reglas lograremos medir y hacer líneas rectas, encontraremos diferentes tipos de reglas en función de los centímetros y el grosor (además del color). Con el transportador de ángulos seremos capaces de comprobar lo que mide el ángulo de la figura, y podremos representarlas con distintos ángulos. La escuadra y cartabón nos ayudarán a formar líneas paralelas y perpendiculares completamente rectas.
2. Compás El compas sirve para trazar círculos y arcos, a través de la mina del mismo o mediante un lápiz o rotulador que se adapta al instrumento. En función de la dificultad del Dibujo Técnico o del curso académico cursado existen distintos tipos: compás escolares, compás con adaptador, compás micrométricos. Algunos de nuestros compases: 3. Rotuladores Calibrados Los rotuladores calibrados micrométricos son una herramienta que proporciona la máxima precisión para realizar dibujos. Se caracterizan por tener la punta muy fina, y son empleados para realizar planos, ilustraciones, láminas con ejercicios de dibujo técnico, etc. En nuestra web encontrarás diferentes tipos, en función del grosor de su trazo, como los siguientes: 4. Carboncillo Se trata de un elemento para realizar dibujos y formas, gracias al polvo del carbón se pueden crear degradados para generar profundidad. Con el carboncillo se aprenden técnicas de profundidad y volumen, por ejemplo, como en este dibujo:
5. Blocs y láminas de dibujo Para realizar todos los ejercicios y actividades de Dibujo Técnico necesitamos folios resistentes, dependiendo del uso que vayamos a darles. Nuestra recomendación es que os hagáis con blocs de dibujo, en nuestra web encontraréis una amplia variedad: milimetrado o liso; de 10 a 250 hojas; encolado o en espiral; apto para acuarelas o técnica húmeda; etc. Estos son los más vendidos: 6. Portaplanos Una vez realizado tu ejercicio de Dibujo Técnico lo más seguro y funcional es guardarlo en un portaplanos. Estos elementos facilitan el transporte de nuestras creaciones y lo protegen frente a los roces y humedad. Muchos de ellos son extensibles, descúbrelos todos en nuestra web: FUENTE: https://www.materialescolar.es/blog/los-mejores-materiales-para-dibujo-tecnico/
Escalas y cotas. ESCALA Las escalas son recursos que permiten aumentar o disminuir proporcionalmente las dimensiones de un dibujo. Las escalas pueden ser de tres tipos Tipos de escalas Existen tres tipos de escalas llamadas: Ø Escala natural. es cuando el tamaño físico del objeto representado en el plano coincide con la realidad. existen varios formatos normalizados de planos para procurar que la mayoría de piezas que se mecanizan, estén dibujadas a escala natural, o sea, escala 1:1 (se lee uno es a uno), el primer valor corresponde al dibujo y el segundo al objeto real, esto significa que una unidad del dibujo es igual a una unidad del objeto real. Ø Escala de ampliación. Es aquella en que las dimensiones del dibujo son mayores que las de la pieza u objeto dibujado. La escala de ampliación se representa de la siguiente manera X : 1 (se lee x es a uno), en donde x generalmente es un valor entero mayor que uno,; el primer valor corresponde al dibujo e indica el numero de veces que este es mayor que la pieza; es decir, el numero por el que habrán de multiplicarse las dimensiones de la pieza para representarla en el dibujo; este tipo de escala se utiliza cuando hay que hacer el plano de piezas muy pequeñas o de detalles de un plano en este caso el valor del numerador es más alto que el valor del denominador, ejemplos de escalas de ampliación son: e.2:1 o e.10: Ø Escala de reducción. Es aquella en que las dimensiones del dibujo son menores que las de la pieza u objeto dibujado. La escala de reducción se representa de la
una correcta acotación, también es necesario conocer la función adjudicada a cada dibujo, es decir si servirá para fabricar la pieza, para verificar las dimensiones de la misma una vez fabricada, etc. Por todo ello, aquí daremos una serie de normas y reglas, pero será la práctica y la experiencia la que nos conduzca al ejercicio de una correcta acotación. Principios generales de acotación Con carácter general se puede considerar que el dibujo de una pieza o mecanismo, está correctamente acotado, cuando las indicaciones de cotas utilizadas sean las mínimas, suficientes y adecuadas, para permitir la fabricación de la misma. Esto se traduce en los siguientes principios generales:
de cota. Podrá situarse en medio de la línea de cota, interrumpiendo esta, o sobre la misma, pero en un mismo dibujo se seguirá un solo criterio. Símbolo de final de cota: Las líneas de cota serán terminadas en sus extremos por un símbolo, que podrá ser una punta de flecha, un pequeño trazo oblicuo a 45º o un pequeño círculo. Líneas auxiliares de cota: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar, y limitan la longitud de las líneas de cota. Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm. Excepcionalmente, como veremos posteriormente, pueden dibujarse a 60º respecto a las líneas de cota. Líneas de referencia de cota: Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza. Las líneas de referencia, terminarán: a) En flecha, las que acaben en un contorno de la pieza. b) En un punto, las que acaben en el interior de la pieza. c) Sin flecha ni punto, cuando acaben en otra línea. La parte de la línea de referencia don se rotula el texto, se dibujará paralela al elemento a acotar, si este no quedase bien definido, se dibujará horizontal, o sin línea de apoyo para el texto.
dan las medidas totales, exteriores e interiores, de una pieza. Se indican entre paréntesis. Estas cotas no son necesarias para la fabricación o verificación de las piezas, y pueden deducirse de otras cotas. En función de su cometido en el plano, las cotas se pueden clasificar en: Cotas de dimensión (d): Son las que indican el tamaño de los elementos del dibujo (diámetros de agujeros, ancho de la pieza, etc.). Cotas de situación (s): Son las que concretan la posición de los elementos de la pieza. REGLAS BÁSICAS DE LA ACOTACIÓN Colóquense las cotas entre las vistas siempre que sea posible
Las acotaciones se deben colocar en orden de menor a mayor, donde la cota menor debe ser lamas cercana al objeto. Colóquense las cotas cerca de la vista que muestre mejor la característica del objeto. Es valido apuntar desde afuera hacia adentro del detalle (cotas de 15). En los dibujos grandes es valido colocar cotas sobre las vistas para apreciar mejor el detalle
Los ángulos se pueden acotar dando su medida en grados minutos y segundos, o mediante las dimensiones que limitan su inicio y final. ACOTACION DE RADIOS La acotación de radios se efectúa mediante una línea de cota que sale del centro del arco y termina con una flecha sobre este. También es posible acotar por fuera;
siempre en radio la letra R debe preceder a la cota. ACOTACION DE DIAMETROS Para representar un diámetro mediante una línea indicadora, se utiliza la abreviación DIA, o el símbolo mostrado anteriormente, cuando se acota un diámetro mediante una línea de cota en una vista circular, o en una vista adyacente a una circular, se puede omitir el símbolo de diámetro o la abreviación
