conceptos basicos de instrumentacion y componentes electronicos
Tipo: Apuntes
1 / 8
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

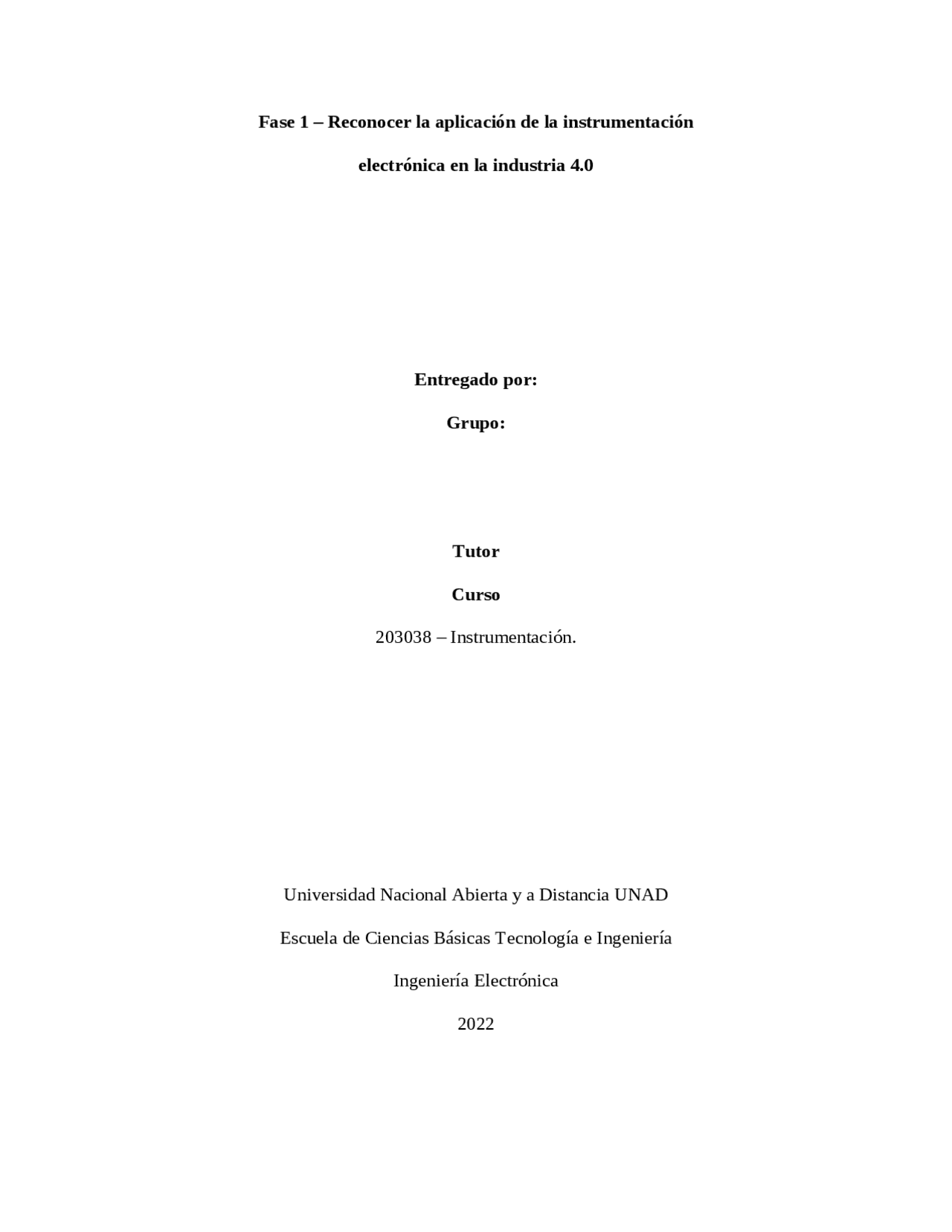

Fase 1 – Reconocer la aplicación de la instrumentación electrónica en la industria 4. Entregado por: Grupo: Tutor Curso 203038 – Instrumentación. Universidad Nacional Abierta y a Distancia UNAD Escuela de Ciencias Básicas Tecnología e Ingeniería Ingeniería Electrónica 2022
INTRODUCCION. El entorno de trabajo colaborativo nos permite interactuar identificar las magnitudes físicas a trabajar por medio del puente de wheatstone como circuito armónico para medir analógicamente la magnitud a trabajar
Fase 2 Identificación de sensores y contextualización del proyecto. Paso 1: cada estudiante de acuerdo con la variable seleccionada elabora un diagrama de flujo que represente el sistema de medición y control de la variable mediante una herramienta de la web 2.0 en donde se evidencie las etapas del sistema. Cada estudiante debe de realizar una propuesta y compartirla en el foro, como grupo colaborativo deben de seleccionar la propuesta que consideren que mejor representa el proyecto, en el foro de la fase 2 debe quedar evidencia del debate y criterios que se tienen en cuenta para la selección del diagrama de flujo. Imagen 1: diagrama de Flujo realizado en lucid herramienta 2.0. Paso 2: Seleccionar un sensor de bajo costo que cumpla con lo solicitado en el proyecto. Cada estudiante propone un sensor que permita medir la variable y diligencia la tabla 1 caracterización de sensores; En el tipo de sensor se debe de indicar si es activo, pasivo, resistivo, capacitivo o inductivo, en principales características debe de consultar las
especificaciones proporcionadas por el fabricante entre las cuales pueden ser: dimensiones, rango de medición y voltaje de operación Sensor. Tipo de sensor. Principales características. Imagen. NTC 10-D20 Termistor resistores no lineales cuya resistencia disminuye fuertemente con la temperatura. El coeficiente de temperatura es negativo y elevado. Resistencia a 25 °C: 10 Ohms. Diámetro: 20 mm. Corriente continua máxima a 25 °CC: 6 A. Constante de disipación térmica: 25 mW/°C. Constante térmica de tiempo: 102 s. Rango de medición : -55 a +200 °C. Tolerancia: 20% Separación de pines: 7.5 mm. Enlace de consulta. http://dfs.uib.es/GTE/education/industrial/tec_electronica/teoria/ termistores_NTC_1.pdf Paso 3: de acuerdo con el sensor que cada estudiante consultó, se realiza un circuito en equilibrio que permita iniciar con la medición de la variable.
Puente de Wheatstone: Para nivelar el puente Wheatstone inicialmente el circuito debe ser equilibrado con el índice resistivo del NTC 10-D20 que es de 10 Ω, hallando los valores de las resistencias en R1, R2, R3. Obteniendo como resultado la corriente que circulante en RX que es de 6A. 6 A =
Se realiza la división de los 9V entre los 6A y se resta de los 10Ω. 9 V 6 A
E valor de R3 se obtiene de la división de los 9V entre los 6A y se resta de los 10Ω. 10 Ω −1.5 Ω =8.5 Ω Siendo el valor de R3 y R1 proporcionalmente igual. R 3 = R 1 =8.5 Ω
Para hallar R2 mediante empleamos la siguiente formula: RX RX + R 3
Sustituimos valores y anulamos los términos semejantes tanto del numerador como del denominador separando a R2 con el mismo Valor de RX donde: 10 Ω =
Ahora el valor de las resistencias es el siguiente donde: Ahora comprobamos que el circuito este en equilibrio mediante la siguiente formula donde:
Ahora sustituimos valores de la formula.
