Conceptos básicos de redes TCPIP
Tipo: Apuntes
1 / 24
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

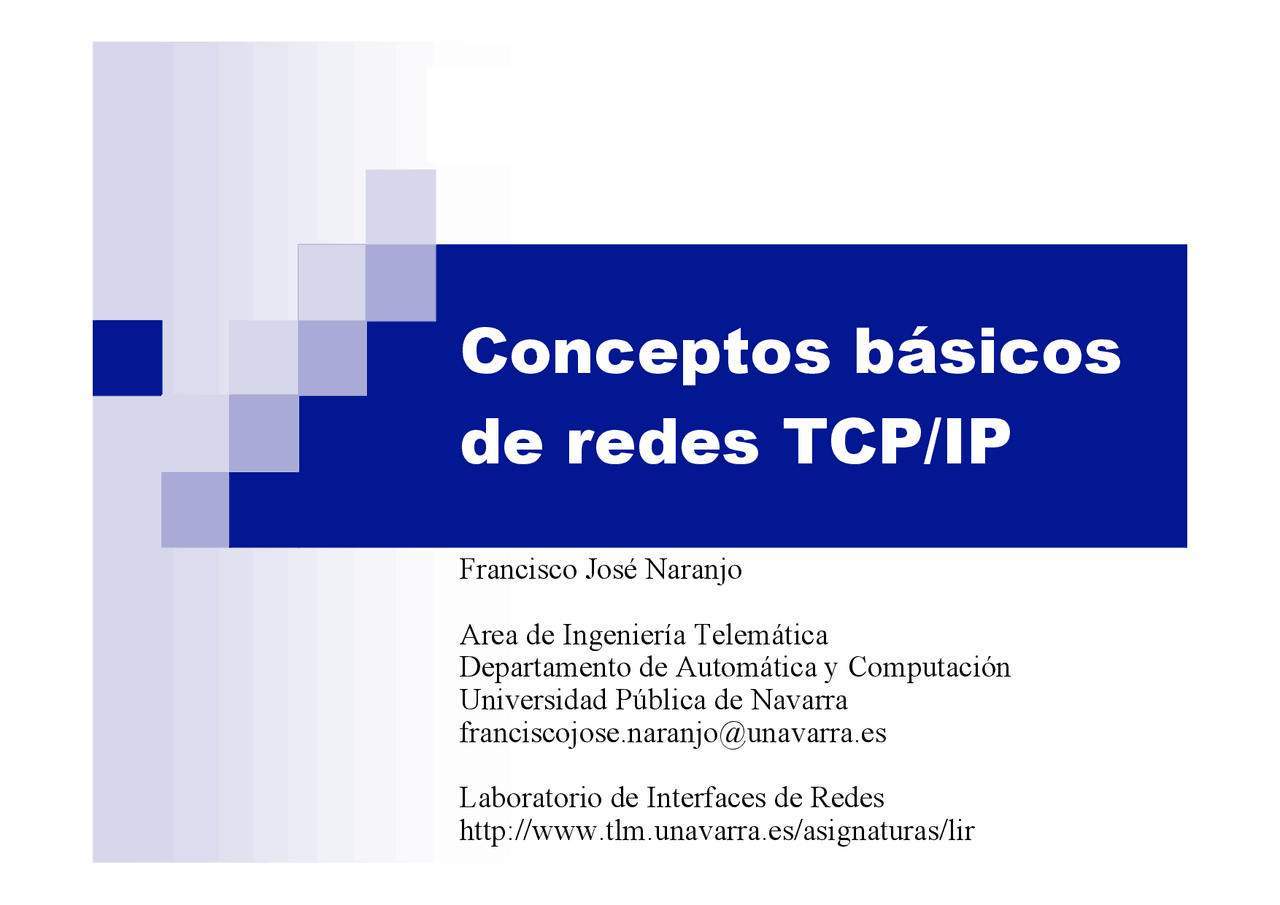

Francisco José Naranjo Area de Ingeniería Telemática Departamento de Automática y Computación Universidad Pública de Navarra [email protected] Laboratorio de Interfaces de Redes http://www.tlm.unavarra.es/asignaturas/lir
Se envía una trama El destinatario la recibe Todos los ordenadores en el mismo cable la ven Ethernet:
Inicialmente servidores y ordenadores personales en Redes de Area Local (Local Area Network) Se podía dar comunicación dentro de la LAN 1
Se desea que máquinas en diferentes redes y con diferentes sistemas operativos puedan intercomunicarse Los elementos que interconectan las diferentes redes se llamaron “gateways” y posteriormente “routers”
3
Un “paquete” con información podrá ir de un ordenador a otro cualquiera de la Interconexión de Redes o “Internet” Lo hace a través de los routers que interconectan las redes Los routers conocen los caminos para ir de una red a otra 4
Cabecera IP Datos Paquete IP
TCP/IP es una familia de protocolos que permiten la comunicación entre máquinas en diferentes redes en una Internet TCP/IP IP es el protocolo que permite que esta comunicación sea posible IP = Internet Protocol La información se transmite dentro de “ paquetes IP ” Internet es una red de conmutación de paquetes El “paquete IP” tiene una cabecera con información para que se pueda hacer llegar el paquete a su destino y una sección con datos Cada interfaz de cada máquina tiene una “ dirección IP ” En la cabecera IP aparece la dirección IP del interfaz de la máquina origen del paquete y la dirección del interfaz de la máquina destino 6
10000010110011101010000011010111 130 206 160 215 130.206.160. = 2194579671
Las direcciones IP son números de 32 bits Los “routers IP” deciden el camino que deben seguir los paquetes en base a la dirección IP destino que aparece en cada uno de ellos El router IP es básicamente un ordenador con varios interfaces de red cada uno conectado a una red diferente, tal vez de la misma o de diferente tecnología 7
PC 1 PC 2
La máquina PC 1 envía un paquete a la máquina PC 2 En la cabecera: dirección IP origen = dirección IP de PC 1 dirección IP destino = dirección IP de PC 2 9
PC 1 PC 2
La máquina PC 1 envía un paquete a la máquina PC 2 En la cabecera: dirección IP origen = dirección IP de PC 1 dirección IP destino = dirección IP de PC 2 10
PC 1 PC 2
La máquina PC 1 envía un paquete a la máquina PC 2 En la cabecera: dirección IP origen = dirección IP de PC 1 dirección IP destino = dirección IP de PC 2 12
PC 1 PC 2
La máquina PC 1 envía un paquete a la máquina PC 2 En la cabecera: dirección IP origen = dirección IP de PC 1 dirección IP destino = dirección IP de PC 2 13
Datos IP Datos IP Otros dos protocolos muy importantes de la familia TCP/IP son TCP = Transmission Control Protocol UDP = User Datagram Protocol Añaden funcionalidades a IP “Emplean” IP : Sencilla comunicación entre aplicaciones sobre TCP o UDP empleando APIs (Application Programming Interfaces) Paquete IP Paquete IP Cabecera TCP Datos que envía la aplicación Cabecera UDP Datos que envía la aplicación Segmento TCP Datagrama UDP
15
Los datos que envíe una aplicación a otra en otra máquina llegarán seguro (recuperación ante pérdidas) Si la aplicación envía varios bloques de información éstos llegarán en el mismo orden en que se enviaron (mantiene el orden de secuencia) Antes de poder enviar datos hay que “establecer una conexión”. Especificar entre qué par de aplicaciones en qué máquinas será la comunicación (orientado a conexión) Ambos extremos de la conexión pueden enviar información al otro extremo (full-duplex) Intenta no congestionar la red RFC 793 16
El paradigma cliente-servidor Servicios clásicos de Internet WWW: El servicio y el servidor de Web 18
