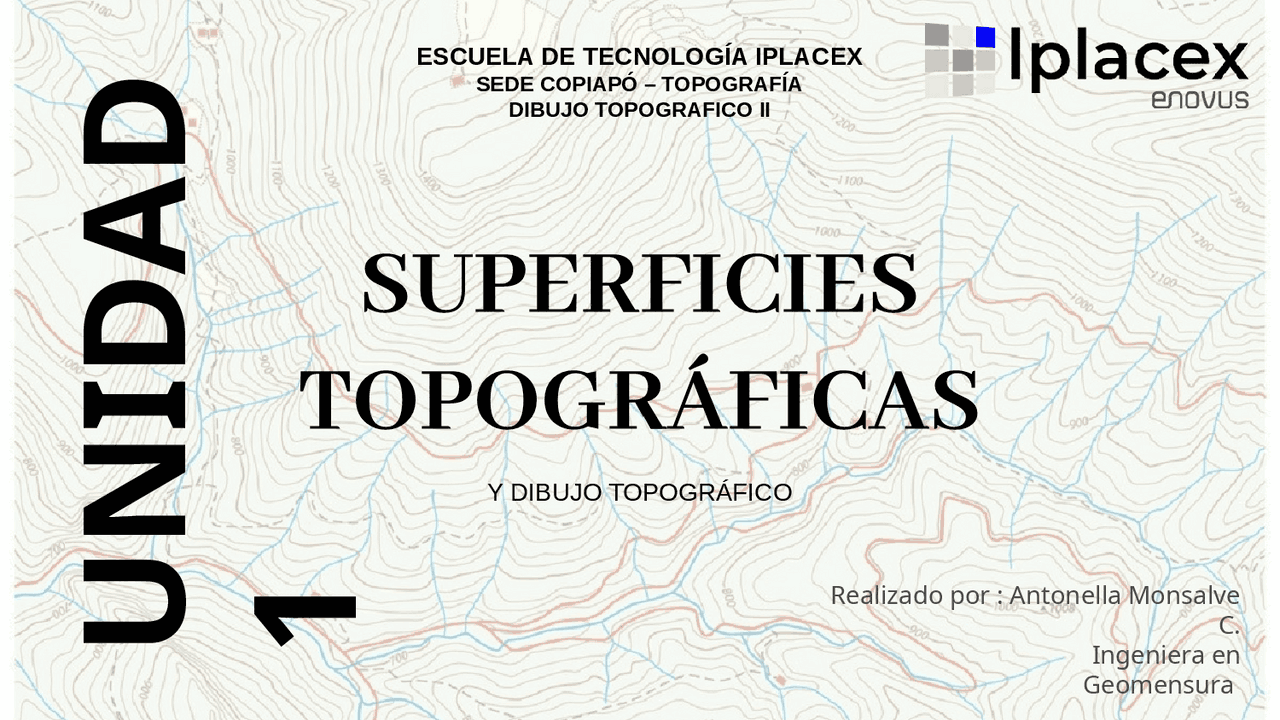

UNIDAD 1

Y DIBUJO TOPOGRÁFICO

Realizado por : Antonella Monsalve C. Ingeniera en Geomensura

ESCUELA DE TECNOLOGÍA IPLACEX

SEDE COPIAPÓ – TOPOGRAFÍA DIBUJO TOPOGRAFICO II

El Sistema de Planos Acotados se utiliza fundamentalmente en Topografía, es decir, en

gráfica de la superficie de la Tierra y de todos los accidentes naturales y artificiales de la

misma.

La Superficie de la Tierra se divide en partes pequeñas y se representa cada una por separado, ya

que de esta forma se puede considerar sin la curvatura terrestre y las verticales de cada uno de los

puntos son prácticamente paralelos.

La superficie terrestre no es una superficie geométrica, pues no está definida por ley alguna y por

tanto no se puede representar exactamente. En la práctica se sustituye por otra superficie

convencional llamada "SUPERFICIE TOPOGRÁFICA".

1. SUPERFICIES TOPOGRÁFICAS

CURVAS DE NIVEL La representación de la superficie topográfica se consigue con las proyecciones acotadas de una serie de secciones horizontales producidas por planos horizontales que se cortan a la superficie y equidistantes entre sí. En esta figura tenemos un pequeño terreno y lo seccionamos por los planos horizontales de cotas 10, 20, 30, 40 y 50, que producen las llamadas CURVAS DE NIVEL. La separación fija entre cada dos planos secantes se llama EQUIDISTANTE. En este caso la equidistancia en de 10 metros. Según la definición de curva de nivel, todos los puntos de una misma curva de nivel tienen la misma cota o altitud, que se indica por el número junto a ella.

EQUIDISTANCIA

• (^) La superficie topográfica se aproxima tanto o más a la superficie terrestre cuanto más pequeña sea la equidistancia, es decir, cuanto más próximas se consideren trazadas las curvas de nivel. Cada curva tiene una cota fija que es la distancia al nivel del mar, que se considera cota cero.
• (^) La equidistancia se elige en función de la utilización del plano o mapa, de la escala del dibujo, de lo accidentado del terreno y del costo para obtener los datos necesarios para dibujarlas. En planos a escala pequeña se pueden emplear equidistancias de 50 y 100 metros. En planos mayores o de terreno en los que se requiera mayor información, la equidistancia empleada puede ser de 5, 2, 1 y 0.5 metros.
• (^) Cuando la cota de las curvas de nivel aumenta hacia dentro, el plano indica que se trata de un monte, colina o cima. Si la cota aumenta hacia afuera, representa un valle, hondonada o depresión.

Tipos de planos topográficos Levantamiento Topográfico Parcela 66.

Tipos de planos topográficos Diseño Caminos Acceso Torres Alta Tensión Enel, Sector Sierra Gorda.

Tipos de planos topográficos Levantamiento Topográfico Área Futura SE Puente Negro.

Tipos de planos topográficos Diseño Camino Acceso a Botaderos y Terrazas Botaderos Proyecto Quillota Chilquinta.

Tipos de planos topográficos Levantamiento Topográfico Torres Alta Tensión CGE

Tipos de planos topográficos Levantamiento Topográfico Recinto El Canelo Aguas Andinas

3.INTERSECCIÓN DE PLANOS Y SUPERFICIES Intersección de un plano cualquiera con un terreno La intersección de un terreno definido por sus curvas de nivel con un plano dado por su recta de máxima pendiente y sus horizontales, se determina mediante los puntos de encuentro de cada curva de nivel, con las horizontales de igual cota del plano. La intersección resultante es una línea curva, continua, abierta o cerrada, según la configuración del terreno representado.

3.INTERSECCIÓN DE PLANOS Y SUPERFICIES Intersección de un plano vertical con un terreno Si el plano es vertical, la intersección recibe el nombre de perfil. Lo levantamientos perpendiculares por los puntos de intersección de la traza con las curvas de nivel, hasta cortar a las paralelas de igual cota, quedando así determinados una serie de puntos que, unidos entre si, nos proporcionan una línea representativa del perfil del terreno.

4. DESMONTE Y TERRAPLEN Desmonte Se utiliza para calcular el material que se debe eliminar. Por ejemplo, podría tratarse de la cantidad de material por debajo de una superficie de terreno existente (TE) y por encima de una superficie de terreno final (FG):

4. DESMONTE Y TERRAPLEN Terraplén Se utiliza para calcular el material que se debe añadir. Por ejemplo, podría tratarse de la cantidad de material por encima de una superficie de terreno existente (TE)y por debajo de una superficie de terreno final (FG):
