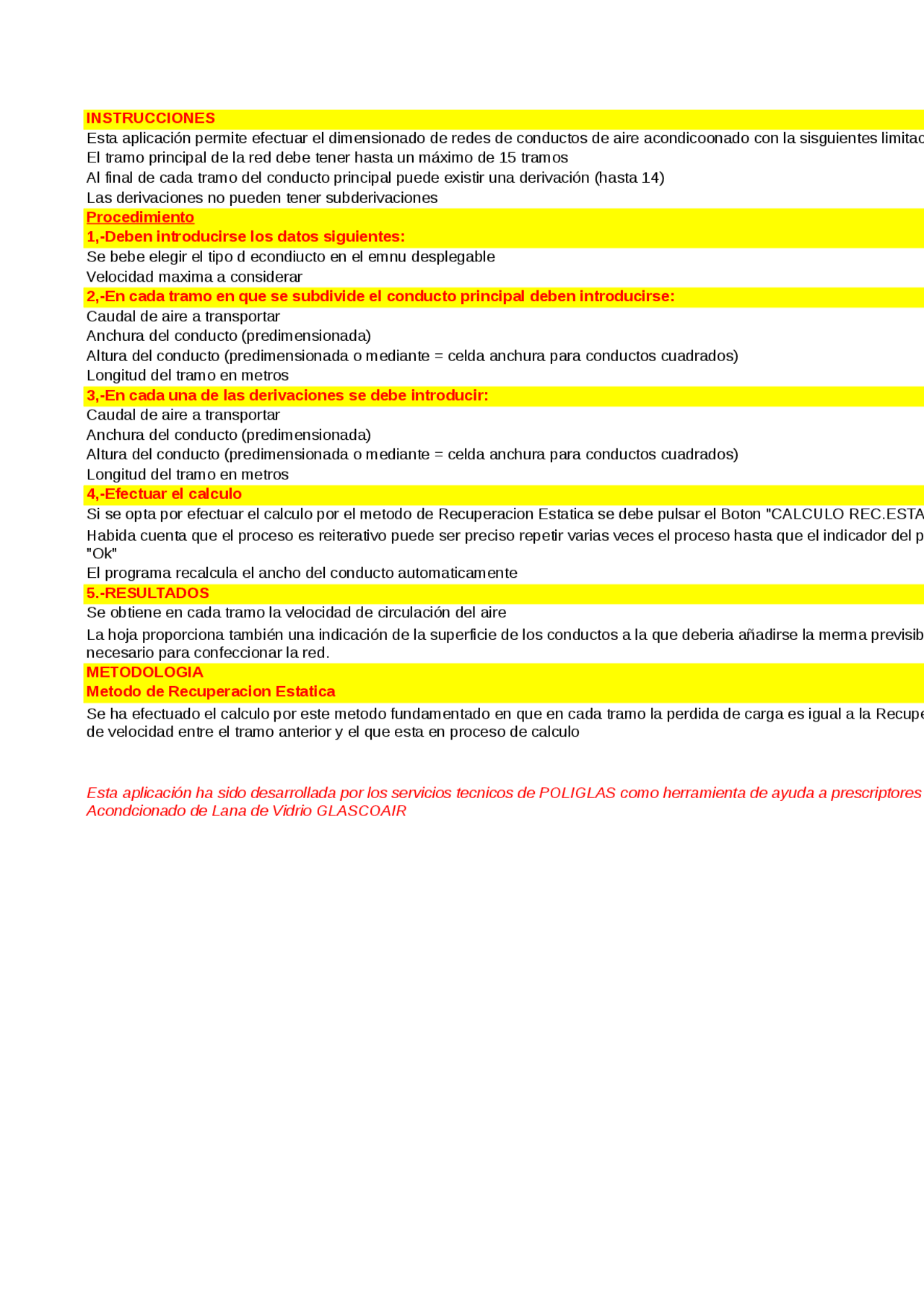

INSTRUCCIONES
Esta aplicación permite efectuar el dimensionado de redes de conductos de aire acondicoonado con la sisguientes limitaciones:
El tramo principal de la red debe tener hasta un máximo de 15 tramos
Al final de cada tramo del conducto principal puede existir una derivación (hasta 14)
Las derivaciones no pueden tener subderivaciones
Procedimiento
1,-Deben introducirse los datos siguientes:
Se bebe elegir el tipo d econdiucto en el emnu desplegable
Velocidad maxima a considerar
2,-En cada tramo en que se subdivide el conducto principal deben introducirse:
Caudal de aire a transportar
Anchura del conducto (predimensionada)
Altura del conducto (predimensionada o mediante = celda anchura para conductos cuadrados)
Longitud del tramo en metros
3,-En cada una de las derivaciones se debe introducir:
Caudal de aire a transportar
Anchura del conducto (predimensionada)
Altura del conducto (predimensionada o mediante = celda anchura para conductos cuadrados)
Longitud del tramo en metros
4,-Efectuar el calculo
Si se opta por efectuar el calculo por el metodo de Recuperacion Estatica se debe pulsar el Boton "CALCULO REC.ESTATICA"
El programa recalcula el ancho del conducto automaticamente
5.-RESULTADOS
Se obtiene en cada tramo la velocidad de circulación del aire
METODOLOGIA
Metodo de Recuperacion Estatica
Habida cuenta que el proceso es reiterativo puede ser preciso repetir varias veces el proceso hasta que el indicador del proceso de calculo especifican que el calculo es
"Ok"
La hoja proporciona también una indicación de la superficie de los conductos a la que deberia añadirse la merma previsible para obtener una estimación del material
necesario para confeccionar la red.
Se ha efectuado el calculo por este metodo fundamentado en que en cada tramo la perdida de carga es igual a la Recuperación estatica proporcionada por el cambio
de velocidad entre el tramo anterior y el que esta en proceso de calculo
Esta aplicación ha sido desarrollada por los servicios tecnicos de POLIGLAS como herramienta de ayuda a prescriptores e instaladores de redes de conductos de Aire
Acondcionado de Lana de Vidrio GLASCOAIR
