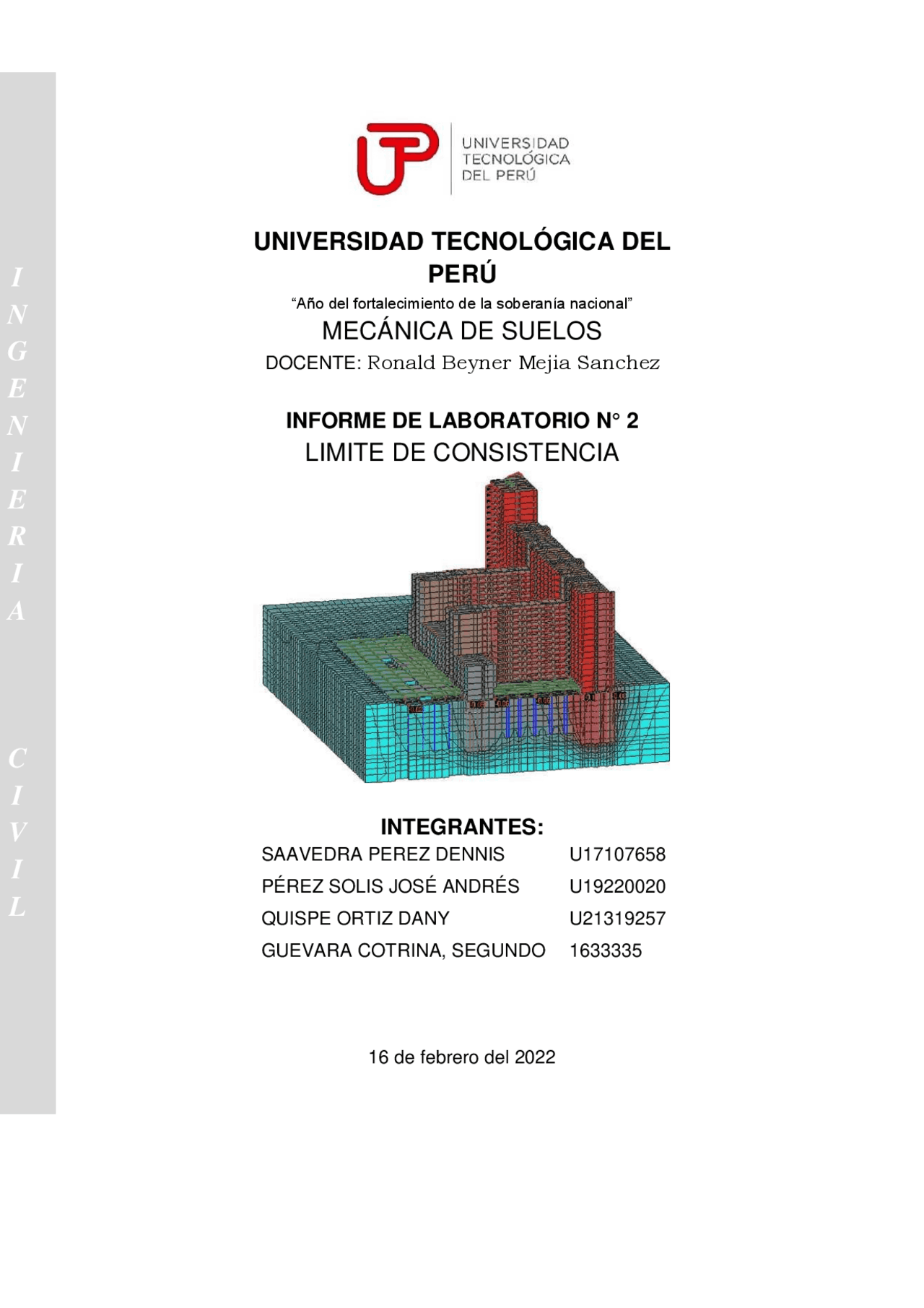

UNIVERSIDAD TECNOLÓGICA DEL
PERÚ
“Año del fortalecimiento de la soberanía nacional”
MECÁNICA DE SUELOS
DOCENTE: Ronald Beyner Mejia Sanchez
INFORME DE LABORATORIO N° 2
LIMITE DE CONSISTENCIA
INTEGRANTES:
SAAVEDRA PEREZ DENNIS U
PÉREZ SOLIS JOSÉ ANDRÉS U
QUISPE ORTIZ DANY U
GUEVARA COTRINA, SEGUNDO 1633335
16 de febrero del 2022
I N G E N I E R I A C I V I L
INDICE
- INFORME DE LIMITE LIQUIDO
- INTRODUCCIÓN
- OBJETIVOS DE LA PRÁCTICA.................................................................................
- ENSAYOS REALIZADOS
- MATERIALES Y EQUIPOS
- PROCEDIMIENTO
- PAUTAS DE SEGURIDAD
- CALCULOS DE RESULTADOS OBTENIDOS
- COMENTARIO Y CONCLUSIONES.........................................................................
- INFORME DE LIMITE PLASTICO
- INTRODUCCIÓN
- OBJETIVOS DE LA PRÁCTICA...............................................................................
- ENSAYOS REALIZADOS
- MATERIALES Y EQUIPOS
- PROCEDIMIENTO
- PAUTAS DE SEGURIDAD
- CALCULOS DE RESULTADOS OBTENIDOS
- COMENTARIO Y CONCLUSIONES.........................................................................
- REFERENCIAS BIBLIOGRAFICAS
2. OBJETIVOS DE LA PRÁCTICA
Al término de la unidad, el estudiante identificará adecuadamente las relaciones volumétricas, pesos como propiedades básicas. Desarrollará las características del conjunto de partículas de los suelos, identificarlos según su tamaño y gradación. El límite líquido de un suelo es el contenido de humedad expresado en porcentaje de suelo secado en el horno, cuando este se halla en el límite entre el estado plástico y el estado líquido. El valor calculado deberá aproximarse al centésimo. Norma:
- ASTM D 4318 Figura 1. Cuchara de Casagrande y curva de fluidez
3. ENSAYOS REALIZADOS
Preparación de la muestra de ensayo
- La muestra debe ser un suelo cohesivo e inalterado, descartar los suelos frágiles o fisurados que puedan alterarse durante el procedimiento.
- El ensayo se ejecutará tan pronto se retire el envoltorio hermético a fin de evitar la pérdida de contenido de humedad del suelo.
- Tómese una muestra que pese 150 a 200 g de una porción de material completamente mezclado que pase el tamiz de 0.425 mm (Nª 40). 4. MATERIALES Y EQUIPOS LIMITE LIQUIDO Espátula Muestra Balanza Electrónica Guantes Tamiz N°200 Agua destilada Estufa Recipiente
Luego se coloca la muestra mezclada en la Cuchara de Casagrande con ayuda de la espátula y con el ranurador se hace una abertura de PASO- 04 Después se procede a girar la manija del equipo y contabilizar el número de golpes requeridos para cerrar la abertura. Luego de que la abertura se cierre, se toma una porción de la muestra, se pesa y se coloca en el horno Al cabo de 24 horas se retiran las muestras del horno y se pesan para posteriormente calcular el contenido de humedad de cada muestra Con estos datos se podrá formar la curva de fluidez y determinar el límite líquido correspondiente a los 25 golpes
6. PAUTAS DE SEGURIDAD
MANEJO DE RESIDUOS
Una vez culminada la sesión de laboratorio, el papel generado en la práctica será segregado y almacenado en el tacho. Esta acción la ejecutará los usuarios del laboratorio (alumnos y docentes). RECOMENDACIONES DE SEGURIDAD
- Todos los equipos deben ser maniobrados bajo la estricta supervisión del docente del curso.
- Se debe asistir a cada sesión con calculadoras y con una copia de la guía correspondiente al ensayo.
- Es de carácter obligatorio el uso de protectores oculares, guardapolvo y zapatos de seguridad.
- Según el protocolo de seguridad de los laboratorios de Ingeniería Civil que se encontrará en su plataforma virtual.
- No estará permitido cargar computadoras portátiles, celulares u otro objeto en el laboratorio. No estará permitido ingerir alimentos o bebidas
- Será responsabilidad del alumno o grupo dejar en orden y limpio los materiales y/o insumos que utilicen.
- Desde que algunos materiales secos pueden absorber humedad de especímenes húmedos, deberán retirarse los especímenes secos antes de colocar especímenes húmedos en el mismo horno. Sin embargo, esto no sería aplicable si los especímenes secados previamente permanecieran en el horno por un período de tiempo adicional de 16 horas.
- Los especímenes deben ser identificados apropiadamente en formatos, en cuanto a su ubicación, o lo que ellos representen.
- Para prevenir la mezcla de especímenes y la obtención de resultados incorrectos, todos los contenedores, y tapas si se usan, deberían ser enumerados y deberían registrarse los números de los contenedores en los formatos de laboratorio
- En la mayoría de los casos, el secado de un espécimen de ensayo durante toda la noche (de 12 a 16 horas) es suficiente. En los casos en los que hay duda sobre lo adecuado de un método de secado, deberá continuarse con el secado hasta que el cambio de peso después de dos periodos sucesivos (mayores de 1 hora) de secado sea significante (menos de 0.1 %)
Muestra-03: 𝑊 3 = 𝑊w * 100 / 𝑊s 𝑊 3 = 4.97 * 100 / 2.68 = 53.924 % Muestra-04: 𝑊 4 = 𝑊w * 100 / 𝑊s 𝑊 4 = 7.17 * 100 / 4.04 = 56.346 % Muestra-05: 𝑊 5 = 𝑊w * 100 / 𝑊s 𝑊 5 = 6.00 * 100 / 3. 6 1 = 60.167 % Muestra-06: 𝑊 6 = 𝑊w * 100 / 𝑊s 𝑊 6 = 5.30 * 100 / 3. 3 1 = 62.453 % Se grafica la curva de flujo relacionando el número de golpes hechos en la Cuchara de Casagrande y la humedad obtenida de las muestras. Luego, se ubica la humedad correspondiente a los 25 golpes y el valor obtenido será el límite líquido.
8. COMENTARIO Y CONCLUSIONES
- Hemos podido determinar que el peso volumétrico de la masa de la muestra de arcilla promedio que fue de 1.73 g/cm3.
- Se aplicó el principio de Arquímedes para calcular la variación de volumen.
- El ensayo de pesos volumétricos solo se debe aplicar a suelos cohesivos. Recomendaciones
- Se recomienda calibrar la balanza para evitar alteraciones en las mediciones de los pesos de las muestras.
- Se recomienda evitar el contacto de la muestra para evitar cambios superficiales.
- Se debe verificar que la muestra de arcilla quede cubierta completamente de parafina para evitar errores en los cálculos.
- Se debe evitar llenar bruscamente con el agua la probeta para evitar la presencia de burbujas de aire.
INFORME DE LIMITE PLASTICO
1. INTRODUCCIÓN
El limite plástico es cuando un suelo en estado semisólido pasa a un estado plástico; se define también como el contenido de humedad bajo que posee el suelo al ser enrollado una muestra en rollitos de 3.2 mm de diámetro hasta que estos rollitos se desmoronan.
2. OBJETIVOS DE LA PRÁCTICA Objetivos generales Para la primera prueba es la del peso volumétrico de los suelos cohesivos: Para la segunda prueba es la gravedad especifica de los sólidos en los suelos: El objetivo principal de determinar la gravedad especifica de los sólidos de una muestra de suelo cuyas partículas pasan por la malla N°04, mediante una serie de mediciones y procedimiento normalizados. Objetivos específicos
- Peso específico y la relación entre el peso en el aire de un cierto volumen de sólidos a una temperatura dada.
- Peso en el aire del mismo volumen de agua destilada, a la misma temperatura. Normas Aplicadas
5. PROCEDIMIENTO
PASO- 01
En primer lugar, se toma una porción del suelo con contenido de humedad y se realiza los bastoncillos de 3mm de diámetro sobre una superficie plana PASO- 02 Luego de que los bastoncillos ya no alcancen el diámetro deseado, se colocan en un recipiente, se pesan y se llevan al horno Al cabo de 24 horas las muestras se retiran del horno y se pesan. Finalmente, con estos datos se calcula el contenido de humedad de ambas muestras y se promedia para calcular el límite plástico
6. PAUTAS DE SEGURIDAD
MANEJO DE RESIDUOS
Una vez culminada la sesión de laboratorio, el papel generado en la práctica será segregado y almacenado en el tacho de color azul. Esta acción la ejecutará los usuarios del laboratorio (alumnos y docentes). RECOMENDACIONES DE SEGURIDAD
- Todos los equipos deben ser maniobrados bajo la estricta supervisión del docente del curso.
- Se debe asistir a cada sesión con calculadoras y con una copia de la guía correspondiente al ensayo.
- Es de carácter obligatorio el uso de protectores oculares, guardapolvo y zapatos de seguridad.
- Según el protocolo de seguridad de los laboratorios de Ingeniería Civil que se encontrara en su plataforma virtual.
- Sera responsabilidad del alumno o grupo dejar en orden y limpio los materiales y/o insumos que utilicen.
- Algunos suelos hierven violentamente al someterlos a una presión de aire reducida. En esos casos, es necesario aplicar una reducción gradual de presión o utilizar un frasco de mayor tamaño.
- Una gota de agua puede hacer que se cometa un error de aproximadamente 0.05 g. Este error puede ser minimizado tomando el promedio de varias lecturas a la misma temperatura. Cuando la suspensión sea opaca, producir una luz fuerte detrás del cuello del picnómetro y su contenido, durante la realización de las pesadas. 7. CALCULOS DE RESULTADOS OBTENIDOS Contenido de Humedad 𝑊= 𝑊w * 100/ Ws 𝑊= 𝑊 1 −𝑊 2 𝑊 2 −𝑊𝑡^ * 100 Donde: 𝑊: Contenido de Humedad 𝑊w: Peso del agua 𝑊𝑚: Peso del Material 𝑊 1 : Peso de tara más el suelo húmedo 𝑊 2 : Peso de tara más el suelo secado al horno
8. COMENTARIO Y CONCLUSIONES
- Limite Líquido, Para hallar el límite liquido primero se tiene que calcular el contenido de humedad de tres muestras recogidas de la cuchara Casagrande. Con estos pesos con humedad y pesos secos se hallan los porcentajes de contenido de humedad de cada muestra y según los números de golpes se realizó la gráfica. El límite liquido se encontrará, en teoría, con los 25 golpes y este estará comprendido entre los ensayos
- Limite Plástico, Para calcular el límite plástico se toma una porción del suelo con contenido de humedad para luego realizar pequeños bastoncillos, estos no tienen que perder su forma. Las muestras de dos capsulas se llevan al horno, y con el peso húmedo y seco se halla el contenido de humedad. El promedio de estos contenidos de humedad es el límite plástico
- Los especímenes deben ser identificados apropiadamente en formatos, en cuanto a su ubicación, o lo que ellos representes para no cometer errores.
- Para prevenir la mezcla de las muestras y la obtención de los resultados incorrectos, todas las capsulas y tapas, si es que se usan, se deben enumerar y deben ser registrados con números para ser anotados en los formatos del laboratorio.
- El secado de la muestra en la mayoría de los casos de los ensayos será suficiente toda la noche (de 12 a 16 horas). 9. REFERENCIAS BIBLIOGRAFICAS
Renato Mattz. (2014, 28 Septiembre). Gravedad Específica de los Suelos ASTM
D854- 58 [Vídeo].
YouTube.https://www.youtube.com/watch?v=5ZSRlyUVBr8&feature=emb_title
BRAJA, M Das (2014) Fundamentos de Ingeniería geotécnica
Atterberg, A. Uber die physikalische Bodenuntersucgung, and ubre die Plastizität
der Tone, Internationale Mgen für Bodenkunde, Vol.1, 1911.
Casagrande, A. Research on the Atterberg limits of Soils, Vol.13, Nº 8, 1932.
UNE 103- 103 - 94. Determinación del límite líquido de un suelo por el método del
aparato de Casagrande, 1994.
