Construcció 1
Pràctica 2 Curs 2019-2020 - 1r Quadrimestre
Alumnes: Carla Alcaide, Clàudia Martí i Enric Morato Prof.pràctiques: Pilar Giraldo
Quan temps aproximat heu tardat a fer la pràctica: 8 hores
Algun dels membres del grup ha treballat més/menys que els altres i tots esteu d’acord que se li reconegui: no
Què t’ha semblat més interessant d’aquesta pràctica: la maqueta
Què t’ha semblat menys interessant d’aquesta pràctica: res

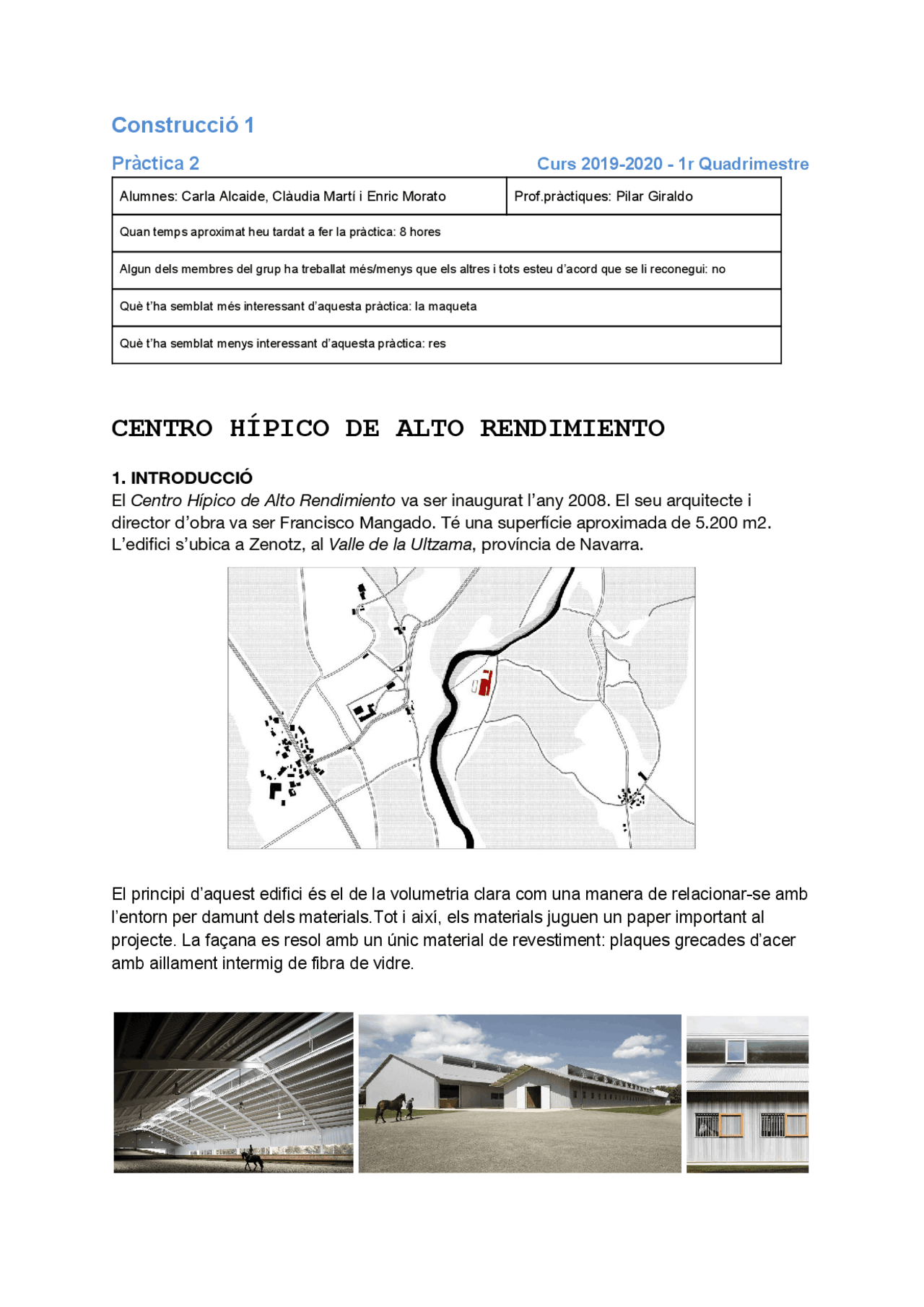

CENTRO HÍPICO DE ALTO RENDIMIENTO
1. INTRODUCCIÓ
El Centro Hípico de Alto Rendimiento va ser inaugurat l’any 2008. El seu arquitecte i
director d’obra va ser Francisco Mangado. Té una superfície aproximada de 5.200 m2.
L’edifici s’ubica a Zenotz, al Valle de la Ultzama , província de Navarra.
El principi d’aquest edifici és el de la volumetria clara com una manera de relacionar-se amb
l’entorn per damunt dels materials.Tot i així, els materials juguen un paper important al
projecte. La façana es resol amb un únic material de revestiment: plaques grecades d’acer
amb aillament intermig de fibra de vidre.
2. PLANTA DE SOSTRE
La planta sostre és del tipus de forjat mixt, on hi distingim l’estructura, formada per grans
pòrtics d’acer disposats linealment, i una xapa grecada d’acer galvanitzat. La xapa grecada
es recolza sobre les corretges, i aquestes sobre les jàsseres. La coberta té una inclinació
aproximada del 36,5%.
El límit del sostre no coincideix amb el límit de l’edifici en planta. La coberta s’allarga més enllà de la façana, generant un voladiu.
Els elements verticals són un conjunt de pilars d’acer de perfil HEB situats a les façanes.
Els pilars d’acer suporten l’estructura horitzontal, formada per jàsseres de perfil IPE.
Les jàsseres recolzen un seguit de corretges transversals, que tenen la funció d’arriostrar els pòrtics. Al límit de la planta trobem una biga metàl·lica que serveix també per arriostrar el conjunt.
Considerem la planta sostre com un conjunt alleugerit. Al ser una única planta, no hi ha forats d’escales ni ascensor.
Cotes (marcades en el plànol)
Planta general
4. AXONOMETRIES DE L’ESTRUCTURA
Axonometria general
Detalls constructius
Els elements principals, pilars i jàsseres, es preparen al taller i arriben a l’obra amb les
unions llestes per a cargolar-les. Les bigues transversals (corretges), elements de
subestructura, es solden a l’obra. El desguàs de la coberta es resol amb un canalons
gàrgoles i baixants d’acer.
ANNEX
EXEMPLE 1 : Forjat Mixt
Aquest tipus de forjat consisteix en un sostre i estructura metàl·lics que compten amb jàsseres HEB, jàsseres IPE i corretges amb un perfil IPE. Les xapes grecades són d'acer galvanitzat ja que aporten resistencia a l'estructura.
La construcció d'aquest forjat consisteix en la col·locació de xapes formant una armadura inferior (xapa col·laborant) i el posterior recobriment de formigó afegint també una armadura superior.
1. Perfil/límit del sostre L'estructura de forjat unidireccional no coincideix amb el límit de l'edifici en planta, ja que existeixen voladius i el sostre no coincideix amb la caixa de l'ascensor i l'escala. 2. Estructura vertical -Pilars metàl·lics de perfil HEB -Murs de càrrega a la caixa de l’escala i l’ascensor 3. Estructura horitzontal -Corretges -Jàsseres 4. Sostre -Corretges 5. Part massissa i part alleugerida -Part massissa: tot el forjat -Part alleugerida:geometria de la xapa grecada
EXEMPLE 3: Forjat Prefabricat
El sostre de forjat unidireccional prefabricat permet controlar bé les resistències. Està format per jàsseres de doble "T " de 7,2m de llargària amb una capa de compressió, que se sostenten els pilars i els pilars apantallats. Aquests solen tenir llums màximes de 12m
1. Perfil/límit del sostre La planta estructural no es correspon amb la planta de l'envolupant; això ho podem apreciar a partir del forat de les escales i en el voladís. 2. Estructura vertical L’estructura vertical està formada per pilars de formigó armat i parets de càrrega en el forat de l'ascensor i escales. 3. Estructura horitzontal L’estructura horitzontal està formada per jàsseres de formigó armat de pilar a pilar, plaques TT recolzades isostàticament a les jàsseres i al voltant un cèrcol perimetral també de formigó armat. 4. Sostre -Plaques TT. 5. Part massissa i part alleugerida -Part massissa: jàsseres -Part alleugerida: plaques TT
