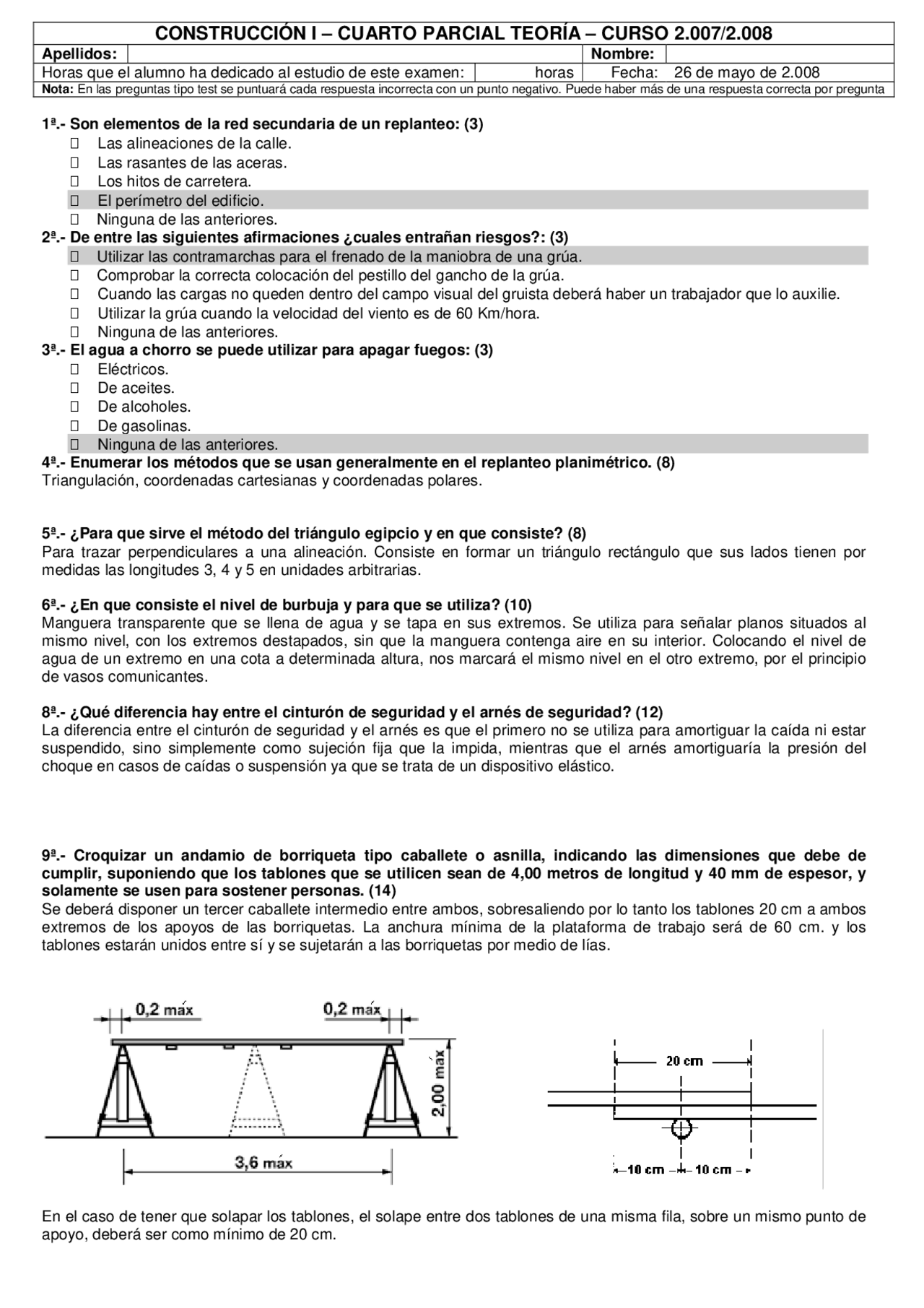

CONSTRUCCIÓN I – CUARTO PARCIAL TEORÍA – CURSO 2.007/2.008
Apellidos: Nombre:
Horas que el alumno ha dedicado al estudio de este examen: horas
Fecha:
26 de mayo de 2.008
Nota: En las preguntas tipo test se puntuará cada respuesta incorrecta con un punto negativo. Puede haber más de una respuesta correcta por pregunta
1ª.- Son elementos de la red secundaria de un replanteo: (3)
Las alineaciones de la calle.
Las rasantes de las aceras.
Los hitos de carretera.
El perímetro del edificio.
Ninguna de las anteriores.
2ª.- De entre las siguientes afirmaciones ¿cuales entrañan riesgos?: (3)
Utilizar las contramarchas para el frenado de la maniobra de una grúa.
Comprobar la correcta colocación del pestillo del gancho de la grúa.
Cuando las cargas no queden dentro del campo visual del gruista deberá haber un trabajador que lo auxilie.
Utilizar la grúa cuando la velocidad del viento es de 60 Km/hora.
Ninguna de las anteriores.
3ª.- El agua a chorro se puede utilizar para apagar fuegos: (3)
Eléctricos.
De aceites.
De alcoholes.
De gasolinas.
Ninguna de las anteriores.
4ª.- Enumerar los métodos que se usan generalmente en el replanteo planimétrico. (8)
Triangulación, coordenadas cartesianas y coordenadas polares.
5ª.- ¿Para que sirve el método del triángulo egipcio y en que consiste? (8)
Para trazar perpendiculares a una alineación. Consiste en formar un triángulo rectángulo que sus lados tienen por
medidas las longitudes 3, 4 y 5 en unidades arbitrarias.
6ª.- ¿En que consiste el nivel de burbuja y para que se utiliza? (10)
Manguera transparente que se llena de agua y se tapa en sus extremos. Se utiliza para señalar planos situados al
mismo nivel, con los extremos destapados, sin que la manguera contenga aire en su interior. Colocando el nivel de
agua de un extremo en una cota a determinada altura, nos marcará el mismo nivel en el otro extremo, por el principio
de vasos comunicantes.
8ª.- ¿Qué diferencia hay entre el cinturón de seguridad y el arnés de seguridad? (12)
La diferencia entre el cinturón de seguridad y el arnés es que el primero no se utiliza para amortiguar la caída ni estar
suspendido, sino simplemente como sujeción fija que la impida, mientras que el arnés amortiguaría la presión del
choque en casos de caídas o suspensión ya que se trata de un dispositivo elástico.
9ª.- Croquizar un andamio de borriqueta tipo caballete o asnilla, indicando las dimensiones que debe de
cumplir, suponiendo que los tablones que se utilicen sean de 4,00 metros de longitud y 40 mm de espesor, y
solamente se usen para sostener personas. (14)
Se deberá disponer un tercer caballete intermedio entre ambos, sobresaliendo por lo tanto los tablones 20 cm a ambos
extremos de los apoyos de las borriquetas. La anchura mínima de la plataforma de trabajo será de 60 cm. y los
tablones estarán unidos entre sí y se sujetarán a las borriquetas por medio de lías.
En el caso de tener que solapar los tablones, el solape entre dos tablones de una misma fila, sobre un mismo punto de
apoyo, deberá ser como mínimo de 20 cm.
