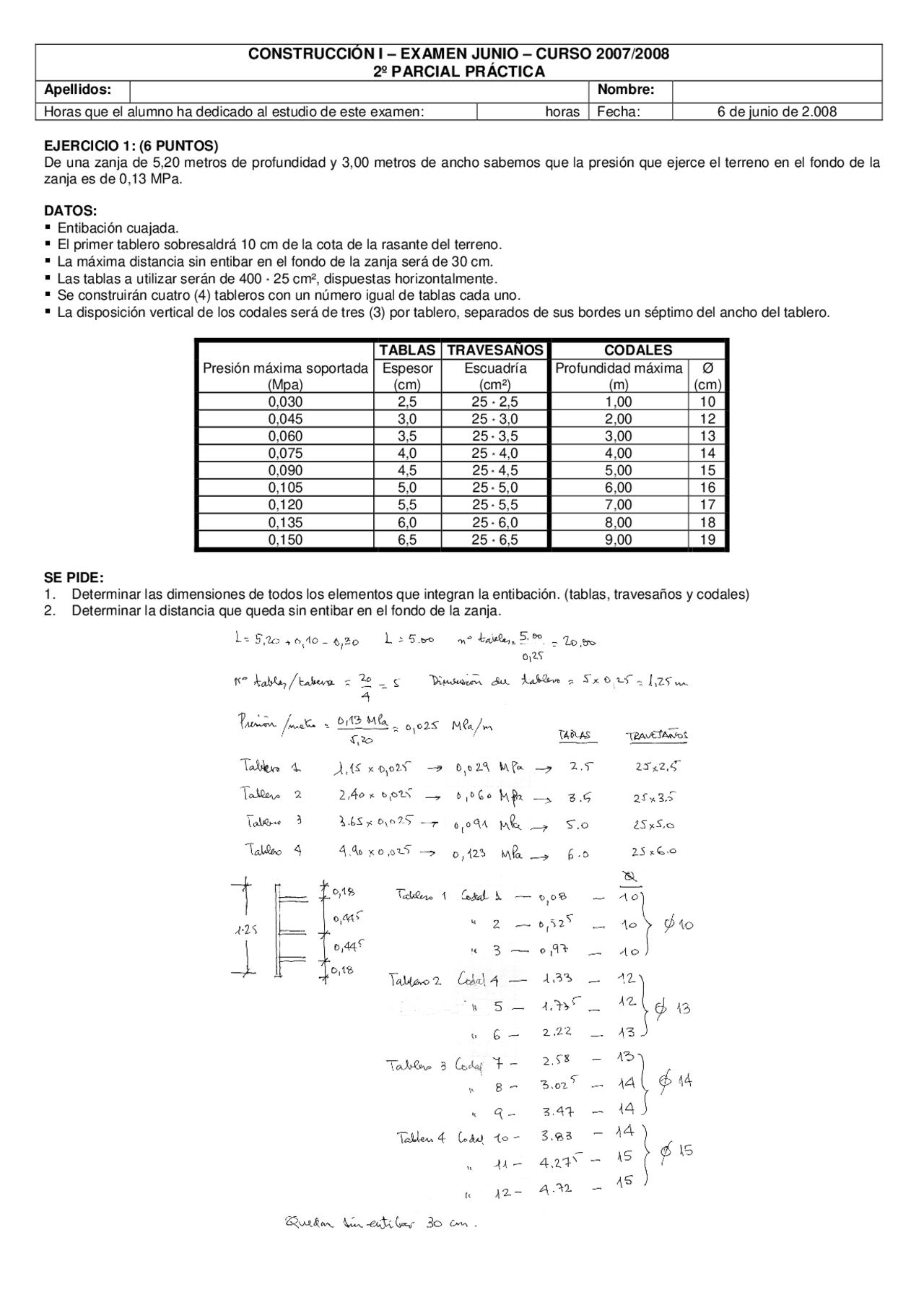

CONSTRUCCIÓN I – EXAMEN JUNIO – CURSO 2007/2008
2º PARCIAL PRÁCTICA
Apellidos:
Nombre:
Horas que el alumno ha dedicado al estudio de este examen: horas Fecha: 6 de junio de 2.008
EJERCICIO 1: (6 PUNTOS)
De una zanja de 5,20 metros de profundidad y 3,00 metros de ancho sabemos que la presión que ejerce el terreno en el fondo de la
zanja es de 0,13 MPa.
DATOS:
Entibación cuajada.
El primer tablero sobresaldrá 10 cm de la cota de la rasante del terreno.
La máxima distancia sin entibar en el fondo de la zanja será de 30 cm.
Las tablas a utilizar serán de 400
*
25 cm², dispuestas horizontalmente.
Se construirán cuatro (4) tableros con un número igual de tablas cada uno.
La disposición vertical de los codales será de tres (3) por tablero, separados de sus bordes un séptimo del ancho del tablero.
TABLAS
TRAVESAÑOS
CODALES
Presión máxima soportada
(Mpa) Espesor
(cm) Escuadría
(cm²) Profundidad máxima
(m) Ø
(cm)
0,030 2,5 25
*
2,5 1,00 10
0,045 3,0 25
*
3,0 2,00 12
0,060 3,5 25
*
3,5 3,00 13
0,075 4,0 25
*
4,0 4,00 14
0,090 4,5 25
*
4,5 5,00 15
0,105 5,0 25
*
5,0 6,00 16
0,120 5,5 25
*
5,5 7,00 17
0,135 6,0 25
*
6,0 8,00 18
0,150 6,5 25
*
6,5 9,00 19
SE PIDE:
1. Determinar las dimensiones de todos los elementos que integran la entibación. (tablas, travesaños y codales)
2. Determinar la distancia que queda sin entibar en el fondo de la zanja.
