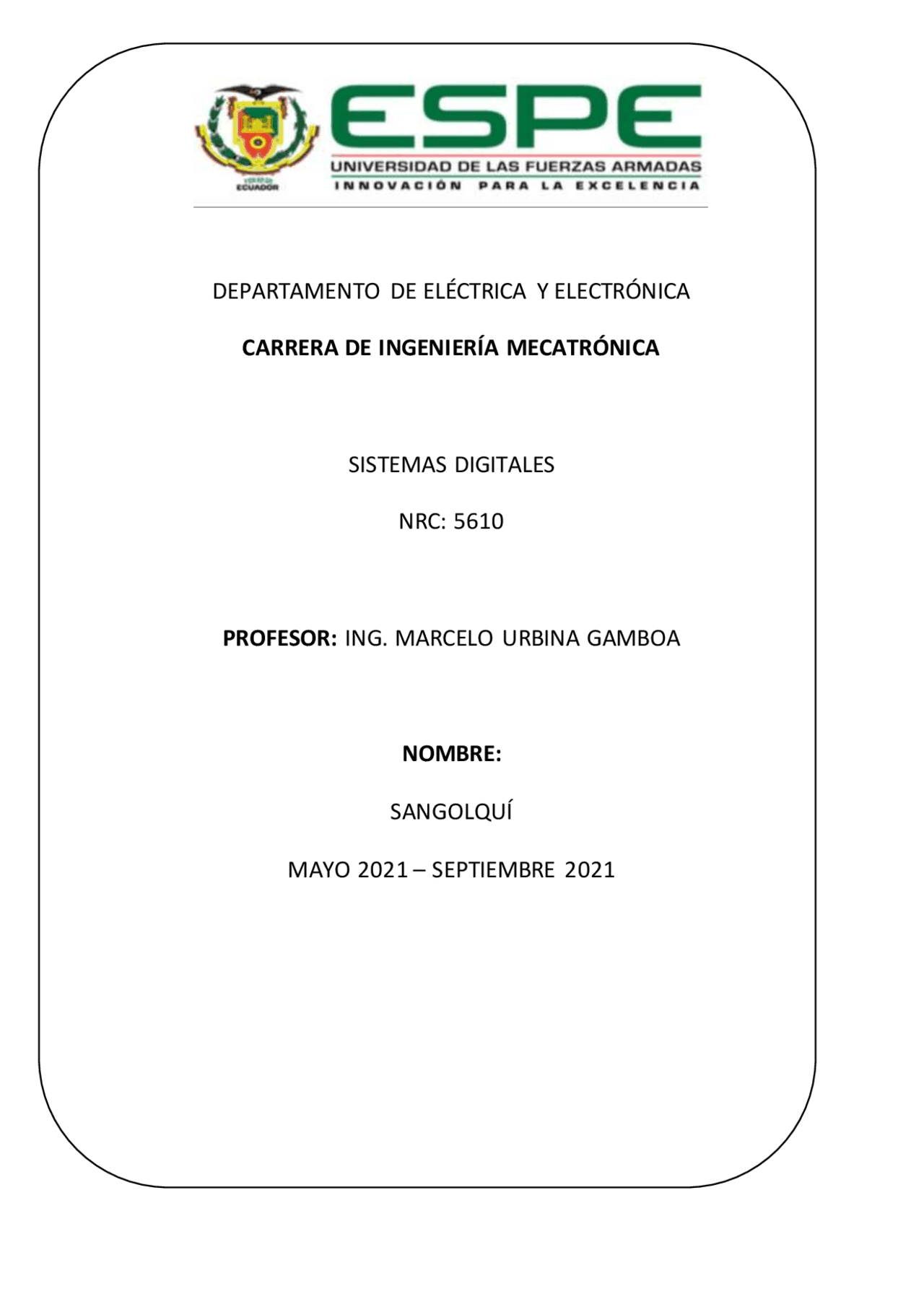

DEPARTAMENTO DE ELÉCTRICA Y ELECTRÓNICA

CARRERA DE INGENIERÍA MECATRÓNICA

SISTEMAS DIGITALES

NRC: 5610

PROFESOR: ING. MARCELO URBINA GAMBOA

NOMBRE:

SANGOLQUÍ

MAYO 2021 – SEPTIEMBRE 2021

Investigar sobre los Flip flops Definiciones básicas El flip flop es el nombre común que se le da a los dispositivos de dos estados (biestables), que sirven como memoria básica para las operaciones de lógica secuencial. Los Flip-flops son ampliamente usados para el almacenamiento y transferencia de datos digitales y se usan normalmente en unidades llamadas “registros”, para el almacenamiento de datos numéricos binarios. Tipos de flip flops, construcción con compuertas, tabla característica, tabla de transición y señal de reloj Flip Flop maestro-esclavo: se construye con dos FF, uno sirve de maestro y otro de esclavo. Durante la subida del pulso de reloj se habilita el maestro y se deshabilita el esclavo. La información de entrada es transmitida hacia el FF maestro. Cuando el pulso baja nuevamente a cero se deshabilita el maestro lo cual evita que lo afecten las entradas externas y se habilita el esclavo. Entonces el esclavo pasa al el mismo estado del maestro. El comportamiento del flip-flop maestro-esclavo que acaba de describirse hace que los cambios de estado coincidan con la transición del flanco negativo del pulso.

grafica: 2. Ejemplo de formas de onda en las entradas y en la salida de un flip-flop disparado por flanco ascendente Flip-flop D disparado por flanco: es un elemento de memoria que puede almacenar información en forma de un “1” o “0” lógicos. Este flip-flop tiene una entrada D y dos salidas Q y𝑄̅. También tiene una entrada de reloj, que en este caso, nos indica que es un FF disparado por el borde o flanco descendente (ver el triángulo y la pequeña esfera en la entrada en los diagramas inferiores). Si el flip flop se disparara por el borde ascendente sólo aparecería el triángulo (no hay la pequeña esfera).

grafica: 3 construcción con compuertas grafica: 4 tabla de verdad grafica: 5 diagrama temporal El "flip-flop" J-K, es el más versátil de los flip-flops básicos. Tiene el carácter de seguimiento de entrada del flip-flop D sincronizado, pero tiene dos entradas, denominadas tradicionalmente J y K. Si J y K son diferentes, la salida Q toma el valor de J durante la subida del siguiente pulso de sincronismo.

Flip-flops S-R disparado por flanco: Flip-flop D disparado por flanco:

El "flip-flop" J-K:
