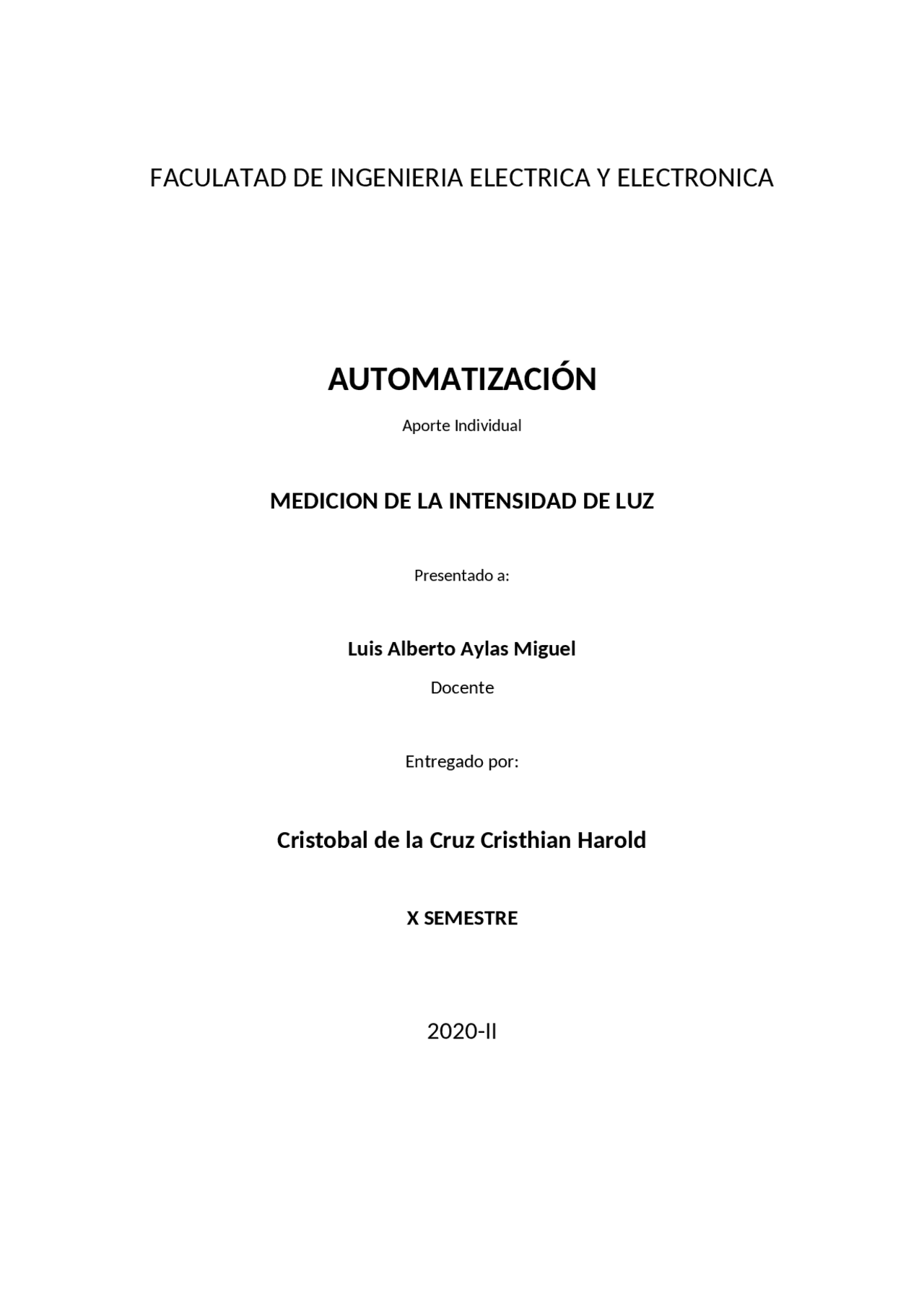

FACULATAD DE INGENIERIA ELECTRICA Y ELECTRONICA
AUTOMATIZACIÓN
Aporte Individual
MEDICION DE LA INTENSIDAD DE LUZ
Presentado a:
Luis Alberto Aylas Miguel
Docente
Entregado por:
Cristobal de la Cruz Cristhian Harold
X SEMESTRE
2020-II
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
control automatico con sensores, Diapositivas de Matemáticas
sensor de ultrasonido para detectar precensia
Tipo: Diapositivas
2019/2020
1 / 10
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga control automatico con sensores y más Diapositivas en PDF de Matemáticas solo en Docsity!
FACULATAD DE INGENIERIA ELECTRICA Y ELECTRONICA
AUTOMATIZACIÓN
Aporte Individual
MEDICION DE LA INTENSIDAD DE LUZ
Presentado a:
Luis Alberto Aylas Miguel
Docente Entregado por:
Cristobal de la Cruz Cristhian Harold
X SEMESTRE
2020-II
INTRODUCCIÓN
En la instrumentación electrónica hay mucha variedad de dispositivos electrónicos entre ellos los microcontroladores, las pantallas LCD y diferentes clases de sensores ya sea de temperatura, distancia, humedad, presión, etc. Con el desarrollo de este trabajo colaborativo vamos a mostrar el funcionamiento de estos dispositivos electrónicos además de mostrar su análisis matemático para que ellos puedan trabajar con los parámetros que nosotros necesitamos.
Objetivos
❖ Implementar un sistema de instrumentación con visualización de led´s y una pantalla LCD. ❖ Identificar sensores a nivel comercial y de bajo costo. ❖ Estudiar, analizar y mostrar el funcionamiento de un microcontrolador PIC o un Arduino.
Control de Luz DESARROLLO Para el desarrollo de la post-tarea se implementa un control de luz con un foto resistencia, un arduino, una pantalla LCD, resistencias, entre otros: FOTO RESISTENCIA Resistor dependiente de luz con variación aproximada de 0.5K Ohm (luz día) a 3M Ohm (oscuridad) Especificaciones: -V(Max) 200Vdc -P(Max) 200mW -Pico espectral: 560nm -Resistencia a 10Lux: 5-10K -R(min) en oscuridad: 1M -Tiempo de respuesta: 20ms ARDUINO UNO R Posee 14 entradas/salidas digitales (6 pueden usarse como PWM), 6 entradas analógicas, un resonador cerámico de 16 MHz, conexión USB, conector de alimentación, conector ICSP y un botón de Reset. La tarjeta contiene todo lo necesario para el funcionamiento del microcontrolador; basta conectarlo al puerto USB o alimentarlo con una fuente de voltaje continuo o una batería para empezar a usarlo. LCD 16 X 2 El LCD (Liquid Crystal Dysplay) o pantalla de cristal líquido es un dispositivo empleado para la visualización de contenidos o información de una forma gráfica, mediante caracteres, símbolos o pequeños dibujos dependiendo del modelo. Está gobernado por un microcontrolador el cual dirige todo su funcionamiento.
En este caso vamos a emplear un LCD de 16x2, esto quiere decir que dispone de 2 filas de 16 caracteres cada una. Los píxeles de cada símbolo o carácter varían en función de cada modelo. Características: ➢ 16 caracteres x 2 líneas ➢ Caracteres de 5x8 puntos ➢ Tamaño de carácter: 5.23 x 3 mm ➢ Puede mostrar letras, números, caracteres especiales, y hasta 8 caracteres creados por el usuario ➢ Back light de LED color Azul ➢ Caracteres color blanco ➢ Interface paralela. Puede operar en modo de 8 bits, o de 4 bits para ahorrar pines del microcontrolador ➢ Posee controlador KS0066U o equivalente on-board (compatible Hitachi HD44780) ➢ Voltaje de alimentación: 5 V
Conclusiones ❖ Con el desarrollo de este trabajo colaborativo pudimos observar, analizar y verificar el funcionamiento de ARDUINO UNO. ❖ Aplicamos el funcionamiento de un conversor análogo digital del PIC dar ganancia a la señal de salida de un sensor de temperatura y así poder ser tratada y visualizada en una pantalla LCD. ❖ Con el desarrollo de este trabajo practicamos la implementación de circuitos en el simulador trabajado, en este caso el simulador proteus. ❖ Con el desarrollo de esta tarea y el componente practico pudimos observar el montaje físico y funcionamiento simulado de los sensores de temperatura y uso de microcontroladores PIC.
