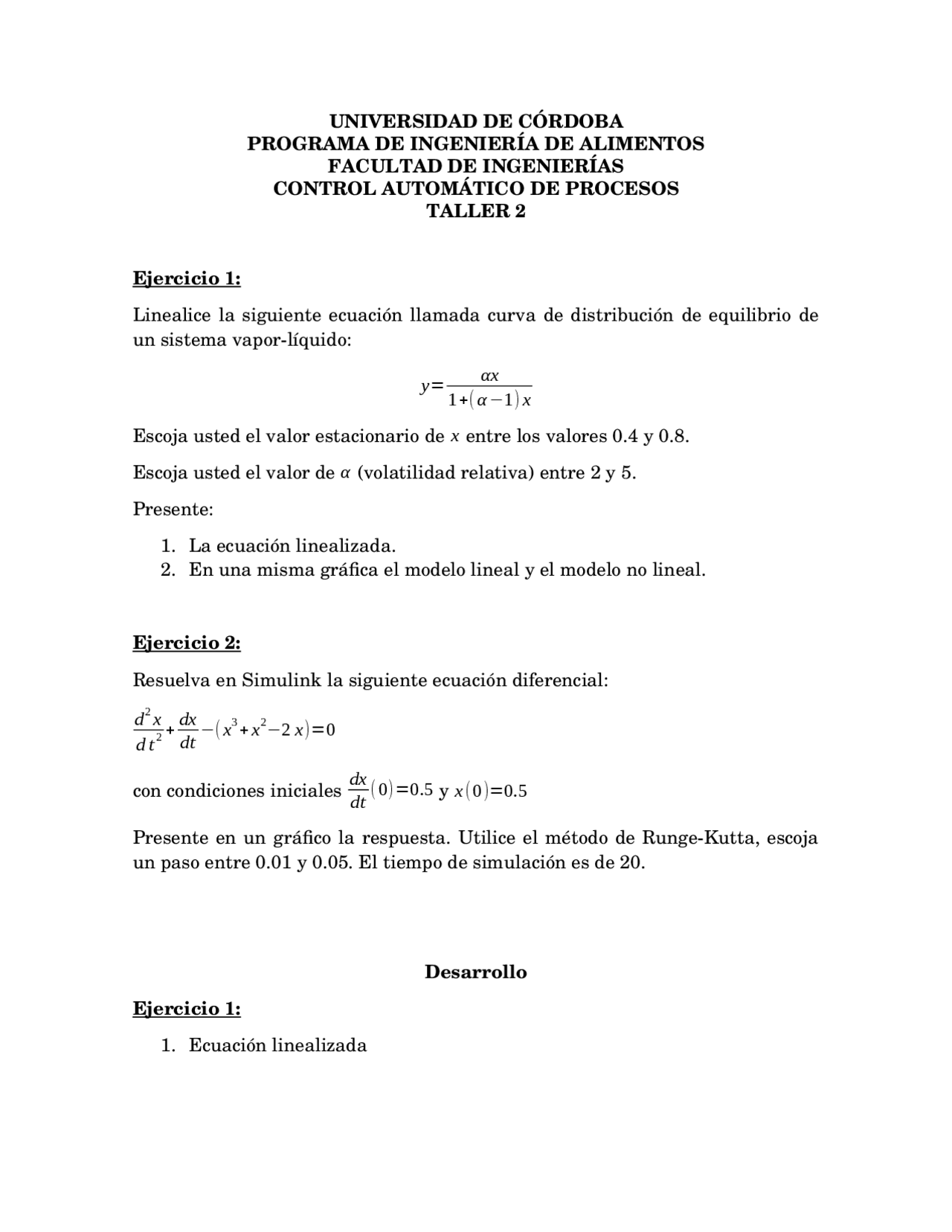

UNIVERSIDAD DE CÓRDOBA
PROGRAMA DE INGENIERÍA DE ALIMENTOS
FACULTAD DE INGENIERÍAS
CONTROL AUTOMÁTICO DE PROCESOS
TALLER 2
Ejercicio 1:
Linealice la siguiente ecuación llamada curva de distribución de equilibrio de
un sistema vapor-líquido:
y=αx
1+(α−1)x
Escoja usted el valor estacionario de
x
entre los valores 0.4 y 0.8.
Escoja usted el valor de
α
(volatilidad relativa) entre 2 y 5.
Presente:
1. La ecuación linealizada.
2. En una misma gráfica el modelo lineal y el modelo no lineal.
Ejercicio 2:
Resuelva en Simulink la siguiente ecuación diferencial:
d2x
d t2+dx
dt −(x3+x2−2x)=0
con condiciones iniciales
dx
dt (0)=0.5
y
x(0)=0.5
Presente en un gráfico la respuesta. Utilice el método de Runge-Kutta, escoja
un paso entre 0.01 y 0.05. El tiempo de simulación es de 20.
Desarrollo
Ejercicio 1:
1. Ecuación linealizada
