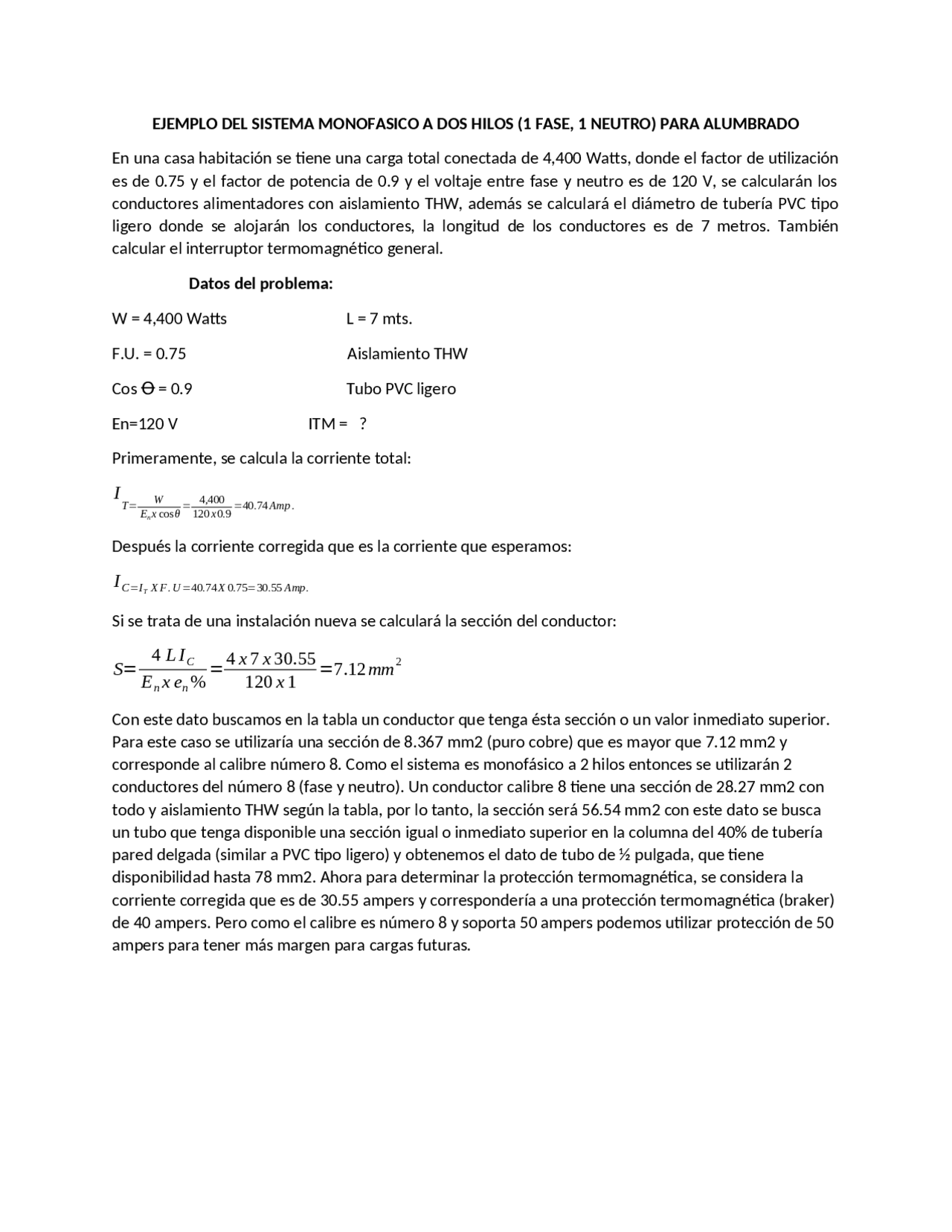

EJEMPLO DEL SISTEMA MONOFASICO A DOS HILOS (1 FASE, 1 NEUTRO) PARA ALUMBRADO
En una casa habitación se tiene una carga total conectada de 4,400 Watts, donde el factor de utilización
es de 0.75 y el factor de potencia de 0.9 y el voltaje entre fase y neutro es de 120 V, se calcularán los
conductores alimentadores con aislamiento THW, además se calculará el diámetro de tubería PVC tipo
ligero donde se alojarán los conductores, la longitud de los conductores es de 7 metros. También
calcular el interruptor termomagnético general.
Datos del problema:
W = 4,400 Watts L = 7 mts.
F.U. = 0.75 Aislamiento THW
Cos = 0.9 Tubo PVC ligeroꝊ = 0.9 Tubo PVC ligero
En=120 V ITM = ?
Primeramente, se calcula la corriente total:
I
T=W
E
n
xcosθ
=4,400
120 x0.9
=40.74 Amp .
Después la corriente corregida que es la corriente que esperamos:
I
C=ITX F . U =40.74 X0.75 =30.55 Amp.
Si se trata de una instalación nueva se calculará la sección del conductor:
S=4L I C
Enx en%
=4x7x30.55
120 x1
=7.12mm 2
Con este dato buscamos en la tabla un conductor que tenga ésta sección o un valor inmediato superior.
Para este caso se utilizaría una sección de 8.367 mm2 (puro cobre) que es mayor que 7.12 mm2 y
corresponde al calibre número 8. Como el sistema es monofásico a 2 hilos entonces se utilizarán 2
conductores del número 8 (fase y neutro). Un conductor calibre 8 tiene una sección de 28.27 mm2 con
todo y aislamiento THW según la tabla, por lo tanto, la sección será 56.54 mm2 con este dato se busca
un tubo que tenga disponible una sección igual o inmediato superior en la columna del 40% de tubería
pared delgada (similar a PVC tipo ligero) y obtenemos el dato de tubo de ½ pulgada, que tiene
disponibilidad hasta 78 mm2. Ahora para determinar la protección termomagnética, se considera la
corriente corregida que es de 30.55 ampers y correspondería a una protección termomagnética (braker)
de 40 ampers. Pero como el calibre es número 8 y soporta 50 ampers podemos utilizar protección de 50
ampers para tener más margen para cargas futuras.
