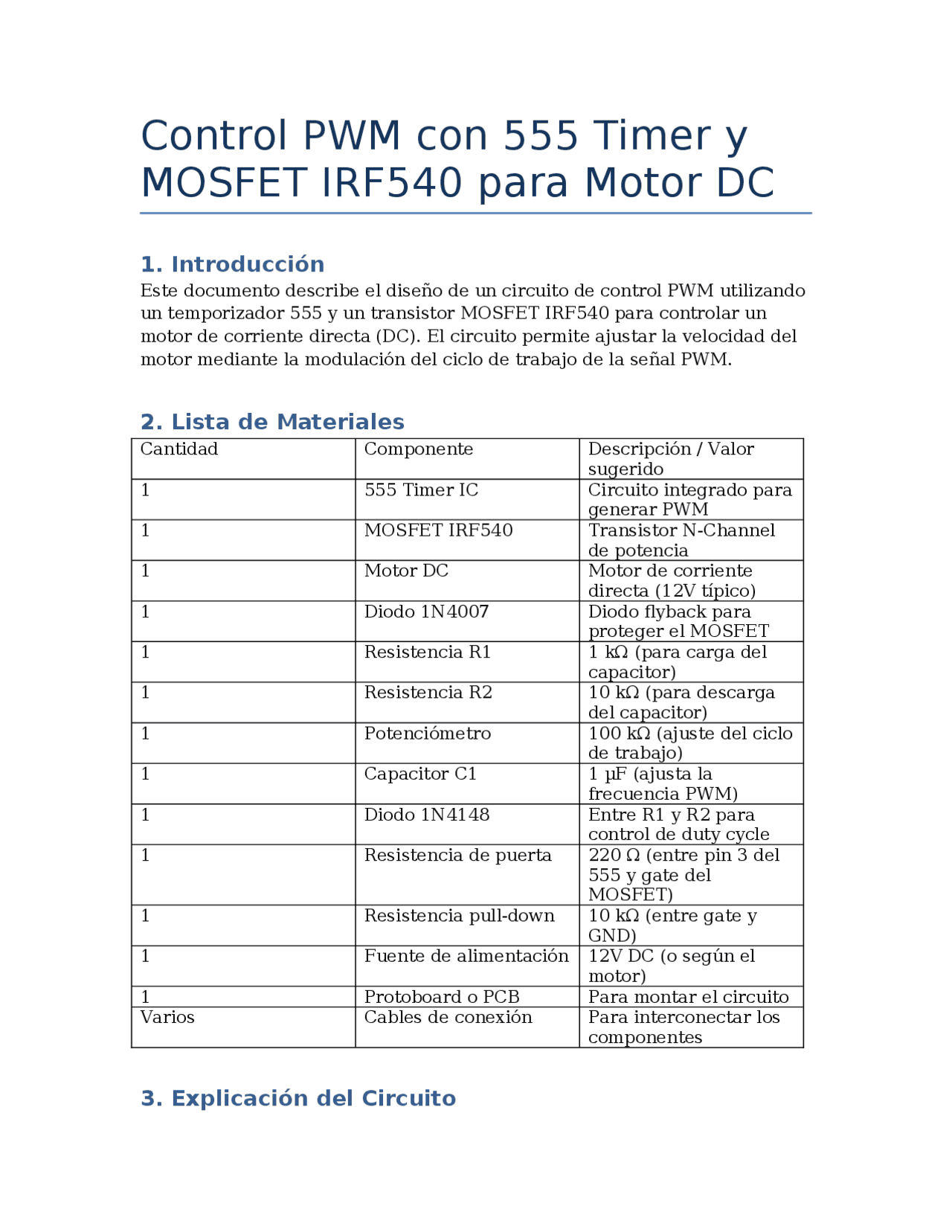

Control PWM con 555 Timer y
MOSFET IRF540 para Motor DC
1. Introducción
Este documento describe el diseño de un circuito de control PWM utilizando
un temporizador 555 y un transistor MOSFET IRF540 para controlar un
motor de corriente directa (DC). El circuito permite ajustar la velocidad del
motor mediante la modulación del ciclo de trabajo de la señal PWM.
2. Lista de Materiales
Cantidad Componente Descripción / Valor
sugerido
1 555 Timer IC Circuito integrado para
generar PWM
1 MOSFET IRF540 Transistor N-Channel
de potencia
1 Motor DC Motor de corriente
directa (12V típico)
1 Diodo 1N4007 Diodo flyback para
proteger el MOSFET
1 Resistencia R1 1 kΩ (para carga del
capacitor)
1 Resistencia R2 10 kΩ (para descarga
del capacitor)
1 Potenciómetro 100 kΩ (ajuste del ciclo
de trabajo)
1 Capacitor C1 1 µF (ajusta la
frecuencia PWM)
1 Diodo 1N4148 Entre R1 y R2 para
control de duty cycle
1 Resistencia de puerta 220 Ω (entre pin 3 del
555 y gate del
MOSFET)
1 Resistencia pull-down 10 kΩ (entre gate y
GND)
1 Fuente de alimentación 12V DC (o según el
motor)
1 Protoboard o PCB Para montar el circuito
Varios Cables de conexión Para interconectar los
componentes
3. Explicación del Circuito
