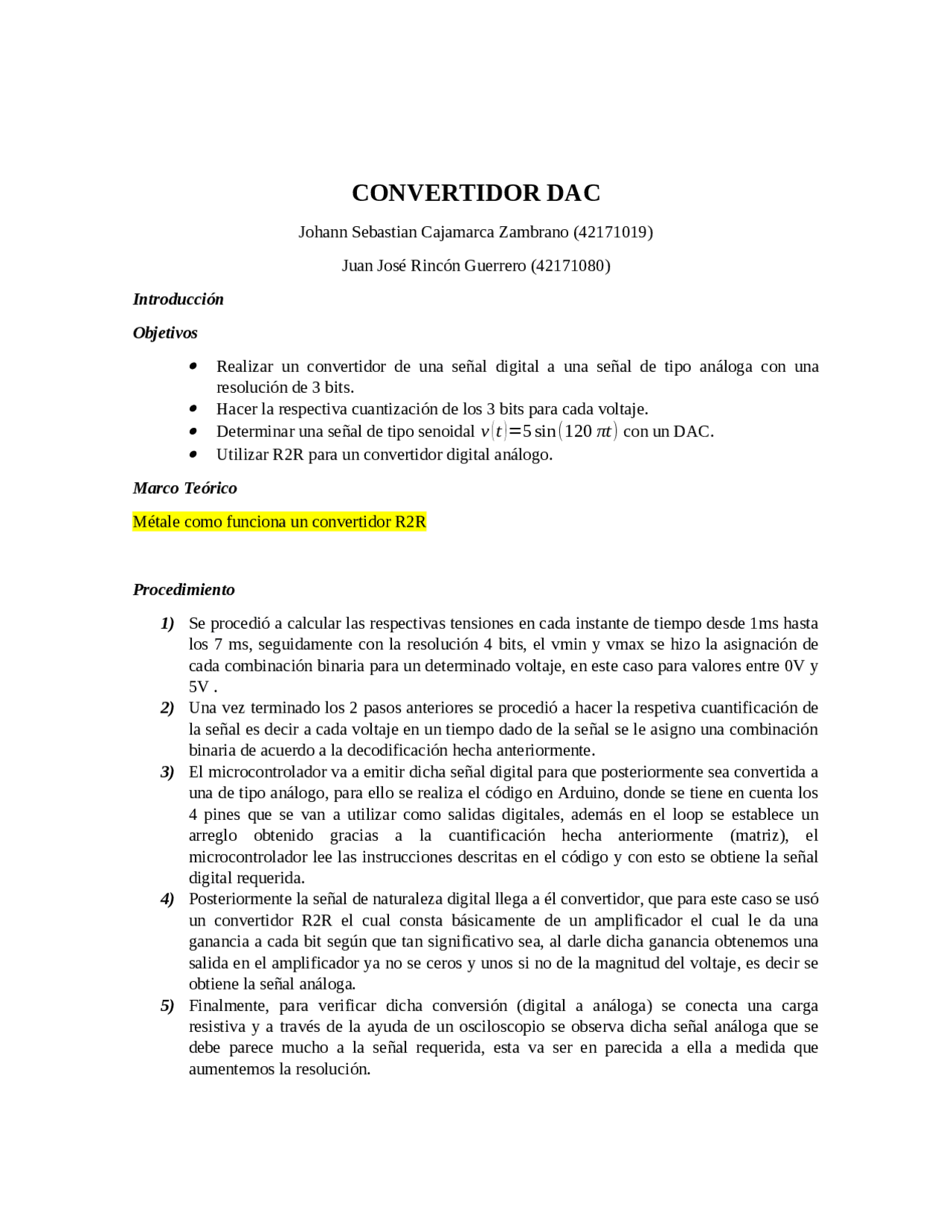

CONVERTIDOR DAC
Johann Sebastian Cajamarca Zambrano (42171019)
Juan José Rincón Guerrero (42171080)
Introducción
Objetivos
Realizar un convertidor de una señal digital a una señal de tipo análoga con una
resolución de 3 bits.
Hacer la respectiva cuantización de los 3 bits para cada voltaje.
Determinar una señal de tipo senoidal
v
(
t
)
=5 sin (120 πtt)
con un DAC.
Utilizar R2R para un convertidor digital análogo.
Marco Teórico
Métale como funciona un convertidor R2R
Procedimiento
1) Se procedió a calcular las respectivas tensiones en cada instante de tiempo desde 1ms hasta
los 7 ms, seguidamente con la resolución 4 bits, el vmin y vmax se hizo la asignación de
cada combinación binaria para un determinado voltaje, en este caso para valores entre 0V y
5V .
2) Una vez terminado los 2 pasos anteriores se procedió a hacer la respetiva cuantificación de
la señal es decir a cada voltaje en un tiempo dado de la señal se le asigno una combinación
binaria de acuerdo a la decodificación hecha anteriormente.
3) El microcontrolador va a emitir dicha señal digital para que posteriormente sea convertida a
una de tipo análogo, para ello se realiza el código en Arduino, donde se tiene en cuenta los
4 pines que se van a utilizar como salidas digitales, además en el loop se establece un
arreglo obtenido gracias a la cuantificación hecha anteriormente (matriz), el
microcontrolador lee las instrucciones descritas en el código y con esto se obtiene la señal
digital requerida.
4) Posteriormente la señal de naturaleza digital llega a él convertidor, que para este caso se usó
un convertidor R2R el cual consta básicamente de un amplificador el cual le da una
ganancia a cada bit según que tan significativo sea, al darle dicha ganancia obtenemos una
salida en el amplificador ya no se ceros y unos si no de la magnitud del voltaje, es decir se
obtiene la señal análoga.
5) Finalmente, para verificar dicha conversión (digital a análoga) se conecta una carga
resistiva y a través de la ayuda de un osciloscopio se observa dicha señal análoga que se
debe parece mucho a la señal requerida, esta va ser en parecida a ella a medida que
aumentemos la resolución.
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Convertidor digital analogo y más Guías, Proyectos, Investigaciones en PDF de Electrónica solo en Docsity!

CONVERTIDOR DAC

Johann Sebastian Cajamarca Zambrano (42171019) Juan José Rincón Guerrero (42171080) Introducción Objetivos  Realizar un convertidor de una señal digital a una señal de tipo análoga con una resolución de 3 bits.  Hacer la respectiva cuantización de los 3 bits para cada voltaje.

 Determinar una señal de tipo senoidal v ( t )= 5 sin( 120 πtt ) con un DAC.

 Utilizar R2R para un convertidor digital análogo. Marco Teórico Métale como funciona un convertidor R2R Procedimiento 1) Se procedió a calcular las respectivas tensiones en cada instante de tiempo desde 1ms hasta los 7 ms, seguidamente con la resolución 4 bits, el vmin y vmax se hizo la asignación de cada combinación binaria para un determinado voltaje, en este caso para valores entre 0V y 5V. 2) Una vez terminado los 2 pasos anteriores se procedió a hacer la respetiva cuantificación de la señal es decir a cada voltaje en un tiempo dado de la señal se le asigno una combinación binaria de acuerdo a la decodificación hecha anteriormente. 3) El microcontrolador va a emitir dicha señal digital para que posteriormente sea convertida a una de tipo análogo, para ello se realiza el código en Arduino, donde se tiene en cuenta los 4 pines que se van a utilizar como salidas digitales, además en el loop se establece un arreglo obtenido gracias a la cuantificación hecha anteriormente (matriz), el microcontrolador lee las instrucciones descritas en el código y con esto se obtiene la señal digital requerida. 4) Posteriormente la señal de naturaleza digital llega a él convertidor, que para este caso se usó un convertidor R2R el cual consta básicamente de un amplificador el cual le da una ganancia a cada bit según que tan significativo sea, al darle dicha ganancia obtenemos una salida en el amplificador ya no se ceros y unos si no de la magnitud del voltaje, es decir se obtiene la señal análoga. 5) Finalmente, para verificar dicha conversión (digital a análoga) se conecta una carga resistiva y a través de la ayuda de un osciloscopio se observa dicha señal análoga que se debe parece mucho a la señal requerida, esta va ser en parecida a ella a medida que aumentemos la resolución.

Resultados

  1. Decodificación de los voltajes entre 0V a 5V en número binarios 4bits. Resolucion

  2. Cuantificación de cada combinación binaria a valores de los voltajes en un instante de

    • Votaje(V) A3 A2 A1 A Vmin
      • 0,00
      • 0,33
      • 0,67
      • 1,00
      • 1,33
      • 1,67
      • 2,00
      • 2,33
      • 2,67
      • 3,00
      • 3,33
      • 3,67
      • 4,00
      • 4,33
      • 4,67
      • 5,00
        • 0, 4 (bits)
          • Tabla
  • T(ms) Voltaje(V) A3 A2 A1 A tiempo.
    • 0 0,00000
    • 1 1,84062
    • 2 3,42274
    • 3 4,52414
    • 4 4,99013
    • 5 4,75528
    • 6 3,85257
    • 7 2,40877 - Tabla
  1. Montaje e utilización del convertidor R2R atreves del software proteus 8 profesional.

Grafica 1.

  1. Señal análoga obtenida en la carga resistiva con la ayuda de un osciloscopio. Grafica 1.
