Schneider Electric^

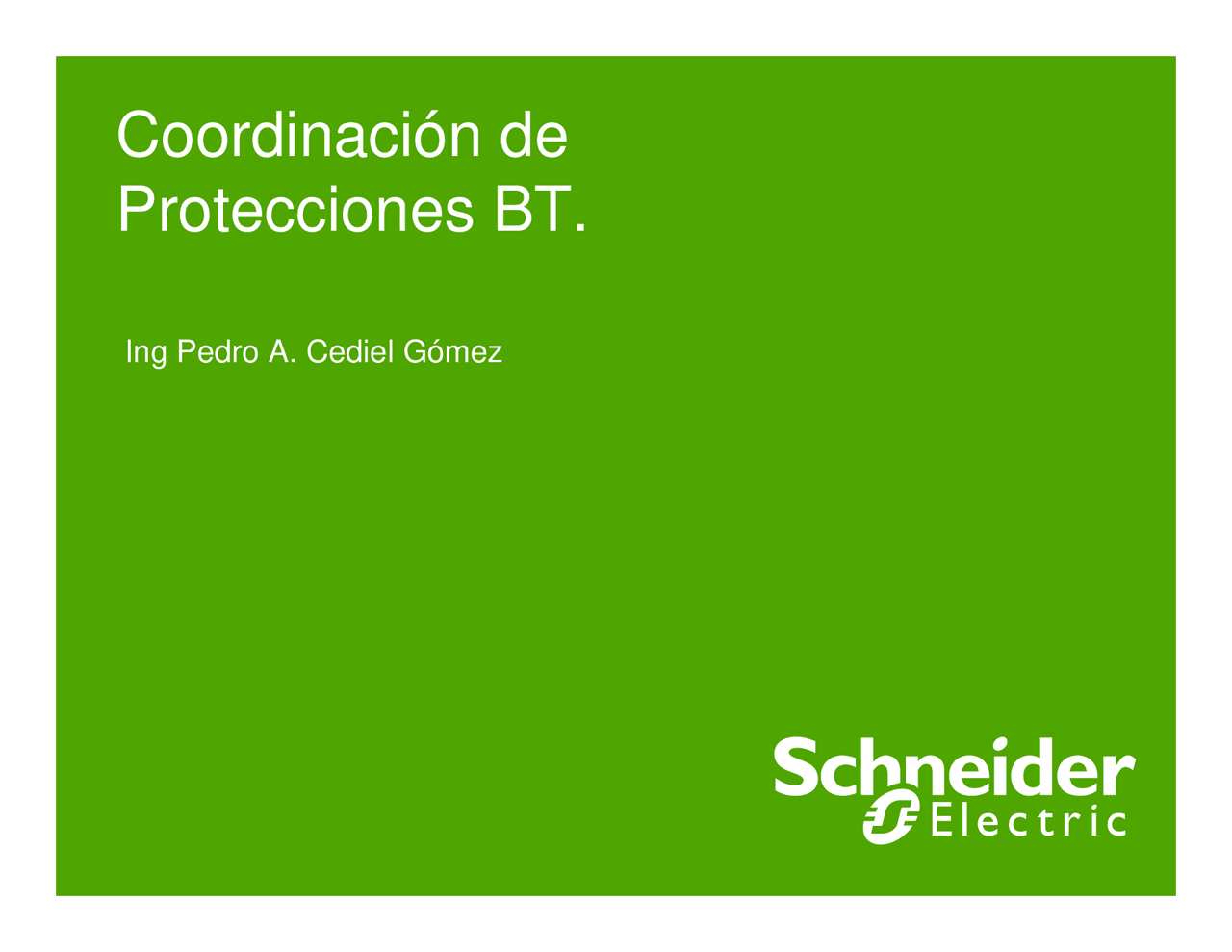

Coordinación deProtecciones BT.^ Ing^ Pedro A. Cediel^ Gómez - Jornadas Técnicas Barranquillla- Mayo de 2009

Schneider Electric^

  • Ahorro de Energía – Mayo 2009

Schneider Electric^

  • Ahorro de Energía – Mayo 2009

Schneider Electric^

  • Ahorro de Energía – Mayo 2009

Schneider Electric^

Estructura de la distribución BT Nivel 1 = entrada^ - Jornadas Técnicas Barranquillla- Mayo de 2009

General BT

Nivel 2 = tableros de alimentación

Tablero de

Nivel 3^

distribución

= distribución^

o

de potencia^

control de motores

Nivel 4^

Tableros

= distribución^

terminales

Protecciones en BT terminal^ Cargas

Schneider Electric^ Protecciones en BT^ ●^ Proteger contra Cortocircuítos^ ●^ Proteger contra Sobrecargas^ ●^ Proteger Contra las Fallas a Tierra^ ●^ A quien?^ ●^ A Las Personas^ ●^ A Los Equipos^ ●^ A Las Instalaciones^ ●^ En donde?^ ●^ En el Sector de la Industria^ ●^ En el Sector de La Construcción- Jornadas Técnicas Barranquillla- Mayo de 2009

Schneider Electric^ Sistemas de Conexión a Tierra - Jornadas Técnicas Barranquillla- Mayo de 2009

Esquema TT (conductor neutro conectado a tierra) Esquemas TN (partes conductoras accesibles conectadas al conductor neutro)

La elección de estos métodos determina las medidasnecesarias para aportar protección contra riesgos decontactos indirectos. El^ esquema^ de^ conexión^ a^ tierra^ debe^ cumplir

los criterios protección, elegidas por el proyectista de unesquema de distribución eléctrica o una instalación.

Schneider Electric^ Sistemas de Conexión a Tierra^ Esquema TN-C-S^ Los esquemas TN-C y TN-S se pueden utilizar en la misma instalación. En el esquema TN-C-S, elesquema TN-C (4 hilos) nunca se debe utilizar aguas abajo del esquema TN-S (5 hilos), puesto quecualquier interrupción accidental en el conductor neutro en la parte aguas arriba provocaría unainterrupción en el conductor de protección en la parte aguas abajo y, por tanto, presentaría un peligro.- Jornadas Técnicas Barranquillla- Mayo de 2009

Schneider Electric^ La norma IEC 60947-2 y la coordinación delos dispositivos de protección ●^ La norma reconoce los dos conceptos decoordinación en su apéndice A:^ ●^ Selectividad^ ●^ filiación ●^ Define los ensayos para garantizar estacoordinación ●^ Define la categoría B de interruptoresautomáticos- Jornadas Técnicas Barranquillla- Mayo de 2009

Schneider Electric^ Técnicas de coordinación BT^ ●^ Optimizar la distribución eléctrica enBT con 3 acciones durante el diseñodel plan de protección^ ●^ 1 -^ selectividad para garantizar lacontinuidad de servicio^ ●^ 2 –^ limitación para reducir losesfuerzos^ ●^ 3 -^ filiación para optimizar elrendimiento- Jornadas Técnicas Barranquillla- Mayo de 2009

Schneider Electric^ Cálculo y coordinación de protecciones ●^ 4.5 Coordinación entre interruptores automáticos ●^ Disposición en filiación ●^ Definición de la técnica de filiación ●^ Mediante la limitación del valor máximo de corriente de cortocircuitoque pasa a través del mismo, un interruptor automático con limitaciónde corriente permite utilizar en todos los circuitos situados aguas abajode su ubicación aparamenta^ y componentes de circuitos concapacidades de corte de cortocircuito y capacidades de resistenciatérmica y electromecánica con valores muy inferiores a los habituales.El tamaño físico reducido y los requisitos de rendimiento más bajospermiten conseguir un ahorro considerable y simplificar el trabajo deinstalación. ●^ Técnica que permite disminuir los efectos de las corrientes decortocircuito. La limitación reduce los siguientes efectos:^ ●^ Electromagnéticos: reducción de las perturbaciones EMC^ ●^ Mecánicos: reducción de la deformación y los esfuerzos sobre el interruptor^ ●^ Térmicos: aumento de la vida útil de los conductores- Jornadas Técnicas Barranquillla- Mayo de 2009

Isc Â^ Isc^ presunta 100 %^ pico transitorio^ Isc^ presunta^ pico estacionario^ Isc^ pico limitada^2 Isc 2 A 100 %^ Energía presunta100 %^ Energía limitada< 1 %1 %^ t

Schneider Electric^

Curva de disparo de un interruptor automático conprotección magnetotérmica - Jornadas Técnicas Barranquillla- Mayo de 2009

Curva de disparo de un interruptor automático conprotección electrónica

Curvas de disparo para interruptores automáticosen BT

Schneider Electric^ Diseño de las instalaciones eléctricas.- Jornadas Técnicas Barranquillla- Mayo de 2009

Schneider Electric^ La solución Schneider Electric: el dominio de latécnica ●^ Continuidad de servicio gracias a la selectividad total- Jornadas Técnicas Barranquillla- Mayo de 2009

CA^ Producción
