Tornillos de fijación entre
solera plegada y viga tubo Solera plegada PGU, para apoyo
Viga tubo: 2 vigas PGC + 2
soleras PGU
Fundación platea HºAº
Viga de fundación- armadura
Anclaje a fundación
Solera inferior
Montante
Perforación para instalaciones
Tornillos
Cieloraso suspendido
Viga entrepiso PGC250
Placa rigidizadora OSB
Perfil omega
Paquete solado
Viga tubo c/2PGC250
Perfil de techado
Dintel
PGC 100
PGU 100
Solera inferior
PGU 100
Solera superior
PGU 100
Aislación térmica
Lana de vidrio
Placa rigidizadora OSB
e = 12 mm
Barrera de agua y viento
tipo TYVEK
Aislación térmica
Placa de EPS
e = 6cm
Malla fibra de vidrio
e = 4mm
y base coat
Terminación exterior
e = 2 mm
Revoque plástico Terminación interior
e = 12 mm
Placa de yeso
Barrera de vapor
Film de poliestileno
200 micrones
Placa rigidizadora OSB
Viga de fundación- armadura
Anclaje a fundación
Solera inferior PGU100
Montante PGC100
Fundación platea HºAº
Perforación para instalaciones
Solera superior PGU100
Cieloraso suspendido
Viga entrepiso PGC250
Perfil omega
Paquete solado
Abertura
Placa rigidizadora OSB
Placa rigidizadora vertical
Viga tubo PGC250
Perfil de techado
Viga balcon PGC150
Dintel Viga tubo c/2PGC250
Dintel
Barrera de vapor
Film de poliestileno
200 micrones
Barrera de agua y viento
tipo TYVEK
Aislación térmica
Placa de EPS
e = 6cm
Aislación térmica
Lana de vidrio
Placa rigidizadora OSB
e = 12 mm
Terminación exterior
e = 2 mm
Revoque plástico
Terminación interior
e = 12 mm
Placa de yeso
Malla fibra de vidrio
e = 4mm
y base coat
Aislación térmica
Placa de EPS
e = 6cm
Terminación interior
e = 12 mm
Placa de yeso
Placa rigidizadora OSB
e = 12 mm
Placa rigidizadora OSB

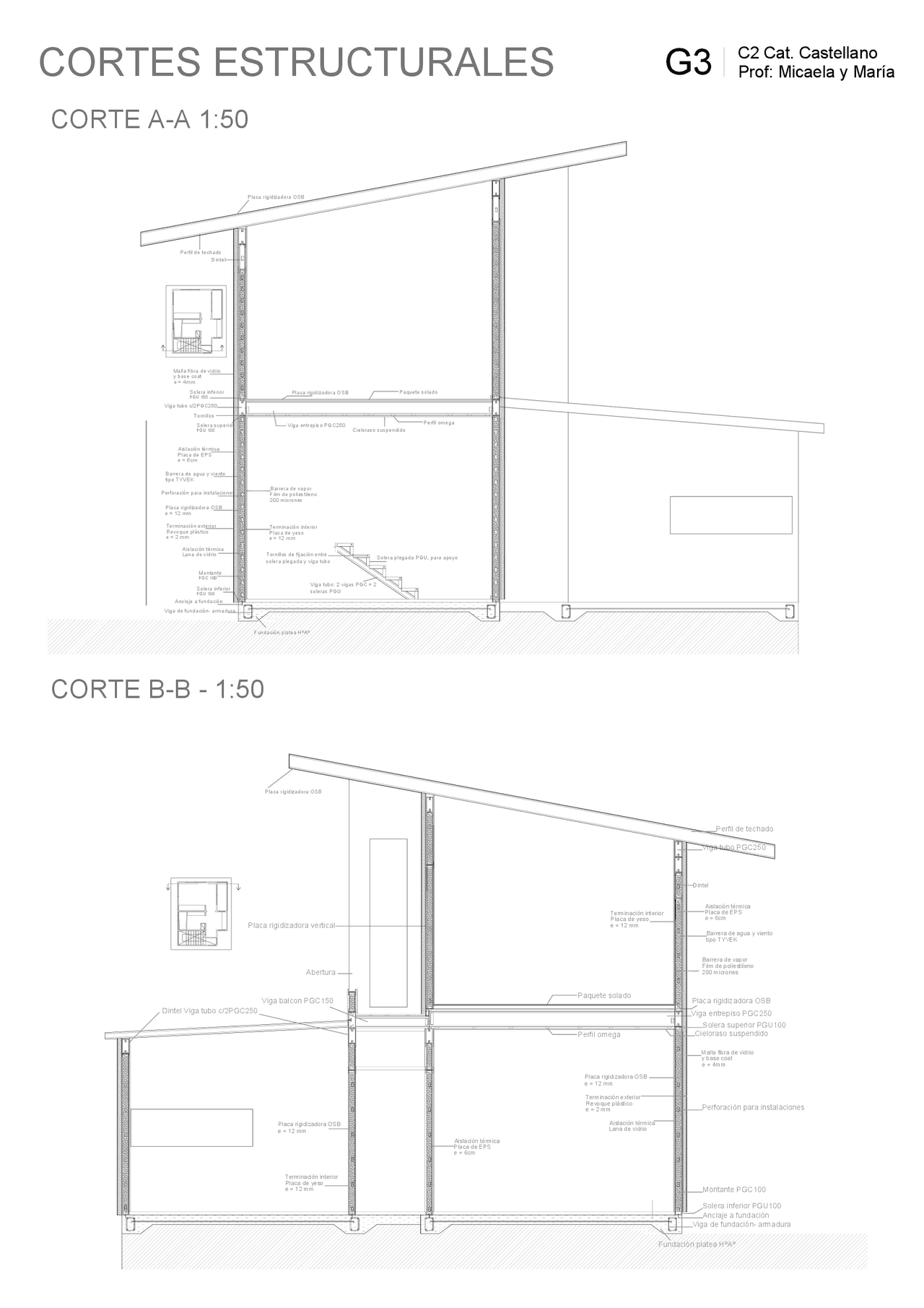

CORTES ESTRUCTURALES
CORTE A-A 1:50
CORTE B-B - 1:50
G3 C2 Cat. Castellano
Prof: Micaela y María
