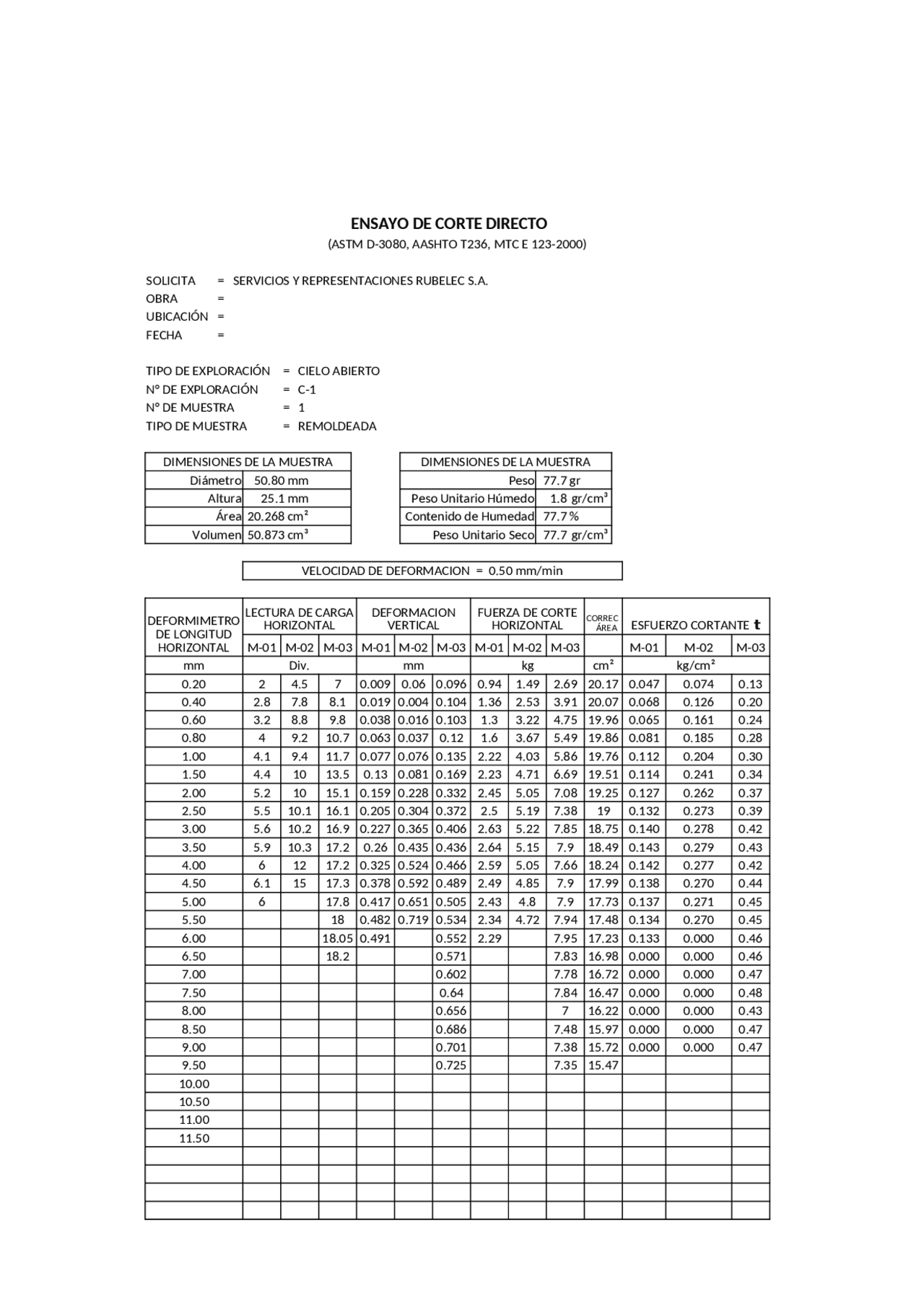

ENSAYO DE CORTE DIRECTO
(ASTM D-3080, AASHTO T236, MTC E 123-2000)
SOLICITA = SERVICIOS Y REPRESENTACIONES RUBELEC S.A.
OBRA =
UBICACIÓN =
FECHA =
TIPO DE EXPLORACIÓN = CIELO ABIERTO
N° DE EXPLORACIÓN = C-1
N° DE MUESTRA = 1
TIPO DE MUESTRA = REMOLDEADA
DIMENSIONES DE LA MUESTRA DIMENSIONES DE LA MUESTRA
Diámetro 50.80 mm Peso 77.7 gr
Altura 25.1 mm Peso Unitario Húmedo 1.8
Área 20.268 Contenido de Humedad 77.7 %
Volumen 50.873 Peso Unitario Seco 77.7
VELOCIDAD DE DEFORMACION = 0.50 mm/min
M-01 M-02 M-03 M-01 M-02 M-03 M-01 M-02 M-03 M-01 M-02 M-03
mm Div. mm kg
0.20 2 4.5 7 0.009 0.06 0.096 0.94 1.49 2.69 20.17 0.047 0.074 0.13
0.40 2.8 7.8 8.1 0.019 0.004 0.104 1.36 2.53 3.91 20.07 0.068 0.126 0.20
0.60 3.2 8.8 9.8 0.038 0.016 0.103 1.3 3.22 4.75 19.96 0.065 0.161 0.24
0.80 4 9.2 10.7 0.063 0.037 0.12 1.6 3.67 5.49 19.86 0.081 0.185 0.28
1.00 4.1 9.4 11.7 0.077 0.076 0.135 2.22 4.03 5.86 19.76 0.112 0.204 0.30
1.50 4.4 10 13.5 0.13 0.081 0.169 2.23 4.71 6.69 19.51 0.114 0.241 0.34
2.00 5.2 10 15.1 0.159 0.228 0.332 2.45 5.05 7.08 19.25 0.127 0.262 0.37
2.50 5.5 10.1 16.1 0.205 0.304 0.372 2.5 5.19 7.38 19 0.132 0.273 0.39
3.00 5.6 10.2 16.9 0.227 0.365 0.406 2.63 5.22 7.85 18.75 0.140 0.278 0.42
3.50 5.9 10.3 17.2 0.26 0.435 0.436 2.64 5.15 7.9 18.49 0.143 0.279 0.43
4.00 6 12 17.2 0.325 0.524 0.466 2.59 5.05 7.66 18.24 0.142 0.277 0.42
4.50 6.1 15 17.3 0.378 0.592 0.489 2.49 4.85 7.9 17.99 0.138 0.270 0.44
5.00 6 17.8 0.417 0.651 0.505 2.43 4.8 7.9 17.73 0.137 0.271 0.45
5.50 18 0.482 0.719 0.534 2.34 4.72 7.94 17.48 0.134 0.270 0.45
6.00 18.05 0.491 0.552 2.29 7.95 17.23 0.133 0.000 0.46
6.50 18.2 0.571 7.83 16.98 0.000 0.000 0.46
7.00 0.602 7.78 16.72 0.000 0.000 0.47
7.50 0.64 7.84 16.47 0.000 0.000 0.48
8.00 0.656 7 16.22 0.000 0.000 0.43
8.50 0.686 7.48 15.97 0.000 0.000 0.47
9.00 0.701 7.38 15.72 0.000 0.000 0.47
9.50 0.725 7.35 15.47
10.00
10.50
11.00
11.50
gr/cm³
cm²
cm³ gr/cm³
DEFORMIMETRO
DE LONGITUD
HORIZONTAL
LECTURA DE CARGA
HORIZONTAL DEFORMACION
VERTICAL FUERZA DE CORTE
HORIZONTAL CORREC
ÁREA ESFUERZO CORTANTE t
cm² kg/cm²
