Viga
ALMACEN
Porcelanato Marmolizado Solar
60x60cm
N.P.T.-3.00
Pared color gris
Estante de almacenamiento
acero inoxidable
Vigueta 0.1 X 0.2
Viga
Ladrillo
TALLER DE CERAMICA
Porcelanato Marmolizado Solar
60x60cm
N.P.T.-3.00
Pared color beige
Placa
Viga
Viga
Vigueta 0.1 X 0.2
Ladrillo
Encimera
H=1.20m
Silla de bar tapizado beige claro
Cielo Raso
Lampara colgante
Lampara colgante
TEATRINO
Porcelanato Rust LT Grey 60x60
N.P.T.-+0.00
Viga Vigueta 0.1 X 0.2
Viga
Ladrillo
Muro cortina
Mesa de madera oscura
Silla con tapiz verde oliva
Estante de madera
Maceta piedra blanca
Helecho
Muro beige texturizado
Maceta piedra blanca
Helecho
Maseta blanca
Helecho
TALLER DE CREACION DE
PERSONAJES
Porcelanato Marmolizado Solar
60x60cm
N.P.T.+4.00
Mesa de madera y acero
Silla ergonomica
Pizarra
Muro gris
Panel de madera
Viga Vigueta 0.1 X 0.2 Viga
Ladrillo
Cama
Mesa de noche
Tv
Repisa flotante
Muro Greige
Puerta Capital Blanco
Puerta Capital Blanco
Ladrillo
Puerta Capital Blanco
Regadera
Cortina de plastico
Pared de ceramico
Helecho
Viga Vigueta 0.1 X 0.2 Viga
Ladrillo
Cerramiento de acero
Baranda de acero
Cama
Mesa de noche
Tv
Repisa flotante
Muro Greige
Puerta Capital Blanco
Ladrillo Regadera
Cortina de plastico
Pared de ceramico
Helecho
HABITACION PRINCIPAL
Porcelanato Bergen 20x120
N.P.T.+7.00
SS.HH
Porcelanato Bergen 20x120
N.P.T.+7.00
PASILLO
Concreto pulido
N.P.T.+7.00
Puerta doble inteligente
HABITACION PRINCIPAL
Porcelanato Bergen 20x120
N.P.T.+10.00
SS.HH
Porcelanato Bergen 20x120
N.P.T.+10.00
PASILLO
Concreto pulido
N.P.T.+10.00
Viga Vigueta 0.1 X 0.2 Viga
Ladrillo
Cama
Mesa de noche
Tv
Repisa flotante
Muro Greige
Puerta Capital Blanco
Ladrillo Regadera
Cortina de plastico
Pared de ceramico
Helecho
Viga Vigueta 0.1 X 0.2 Viga
Ladrillo
Cerramiento de acero
Baranda de acero
Cama
Mesa de noche
Tv
Repisa flotante
Muro Greige
Puerta Capital Blanco
Ladrillo Regadera
Cortina de plastico
Pared de ceramico
Helecho
HABITACION PRINCIPAL
Porcelanato Bergen 20x120
N.P.T.+13.00
SS.HH
Porcelanato Bergen 20x120
N.P.T.+13.00
PASILLO
Concreto pulido
N.P.T.+13.00
Puerta doble inteligente
HABITACION PRINCIPAL
Porcelanato Bergen 20x120
N.P.T.+16.00
SS.HH
Porcelanato Bergen 20x120
N.P.T.+16.00
PASILLO
Concreto pulido
N.P.T.+16.00
Maceta piedra blanca
Helecho Helecho
ZONA DE PARRILLAS
Cemento Pulido
N.P.T.+19.00
Baranda metalica
Mesa familiar de madera
Muro bajo h=1.10m
Panel de madera
Mesa de madera
.60
1.79
Mampara
Mampara
Mampara
Mampara
Muro cortina
F A C U L T A D :
Arquitectura y Diseño
P R O Y E C T O :
A L U M N O ( A ) ( S ) :
PROYECTO DE RECICLAJE
ADAPTATIVO- EDIFICIO
WILSON
C Á T E D R A :
Arq. Maricielo Guerra & Arq. Eddinson Hinostroza
UNIVERSIDAD
PRIVADA
DEL NORTE
C U R S O :
Taller de Arquitectura 6
C Ó D I G O :L A M I N A :

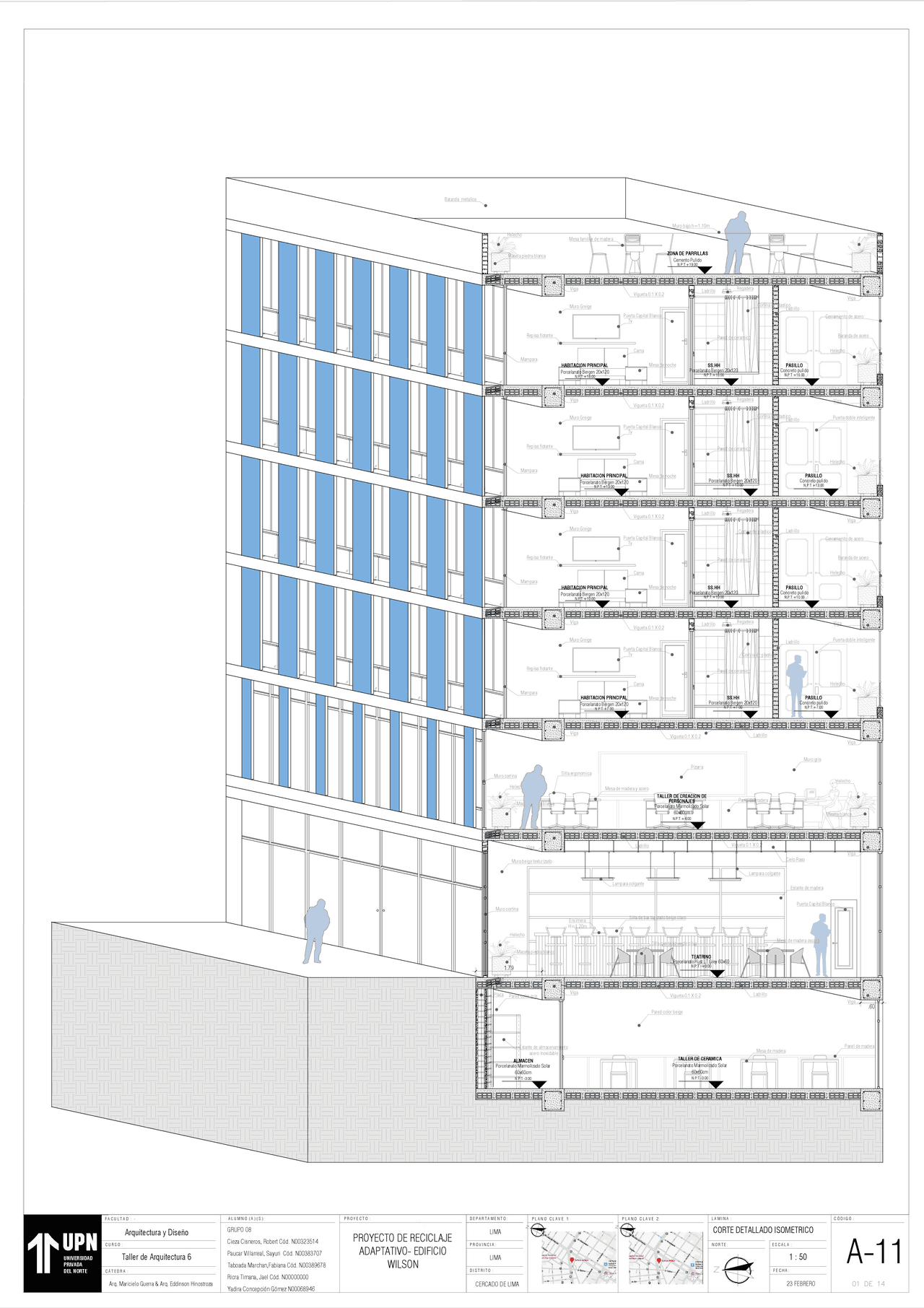

CORTE DETALLADO ISOMETRICO
E S C A L A :
1 : 50
P L A N O C L A V E 1:
F E C H A :
23 FEBRERO
N O R T E :
GRUPO 08
Cieza Cisneros, Robert Cód. N00323514
Paucar Villarreal, Sayuri Cód. N00383707
Taboada Marchan,Fabiana Cód. N00389678
Ricra Timana, Jael Cód. N00000000
Yadira Concepción Gómez N00068946
D I S T R I T O :
P R O V I N C I A :
D E P A R T A M E N T O :
CERCADO DE LIMA
LIMA
LIMA
P L A N O C L A V E 2:
A-11
