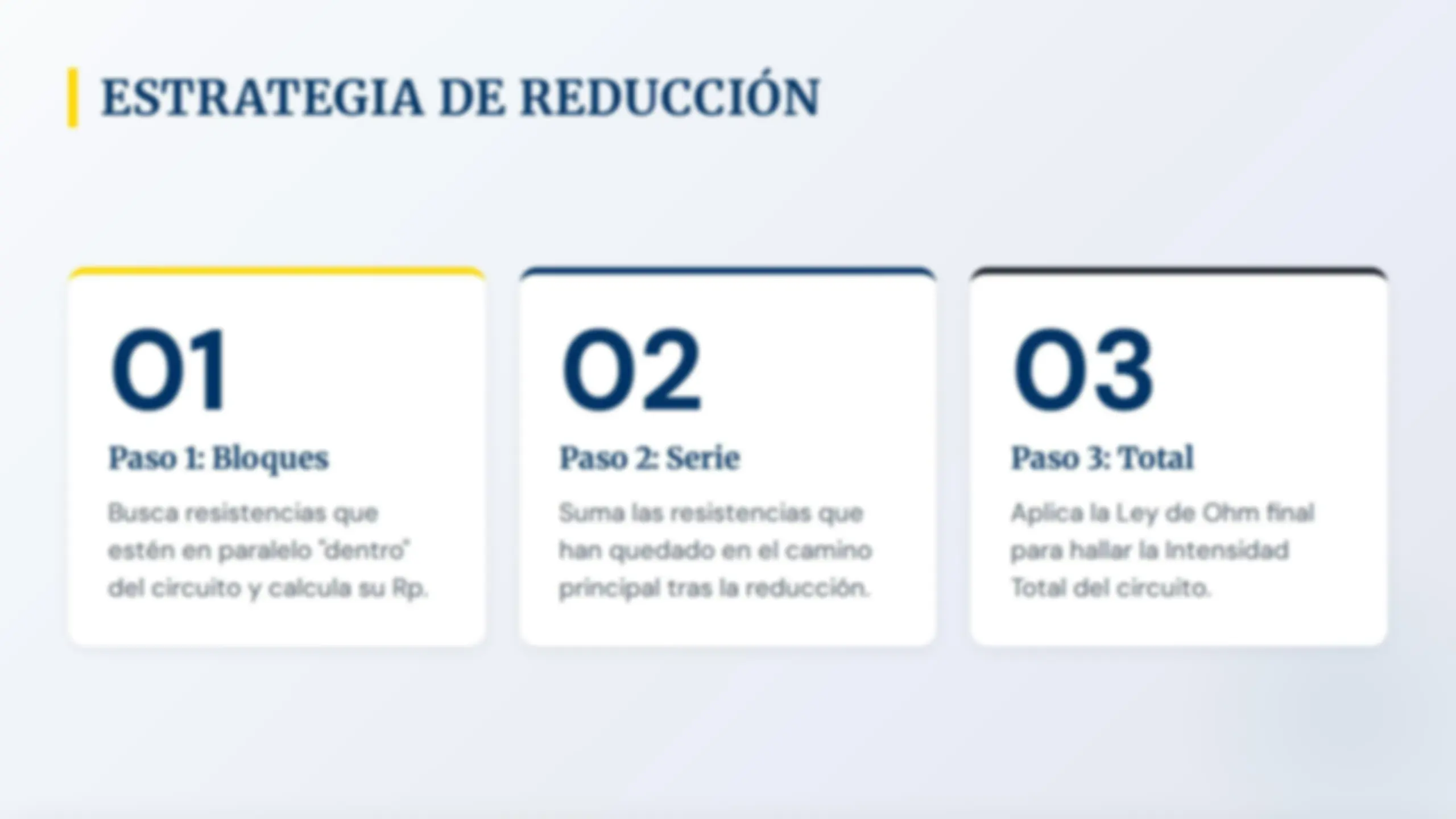

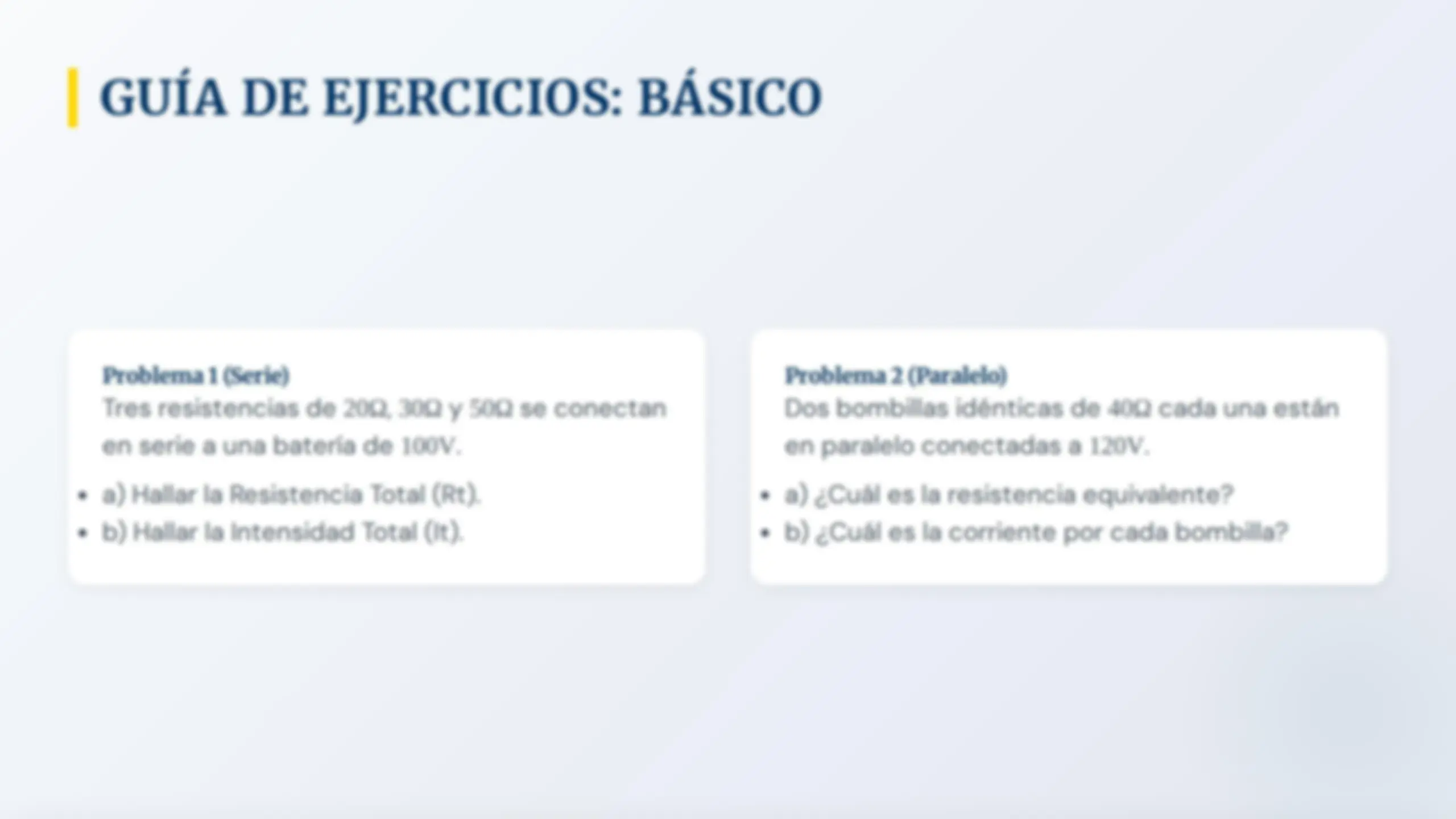

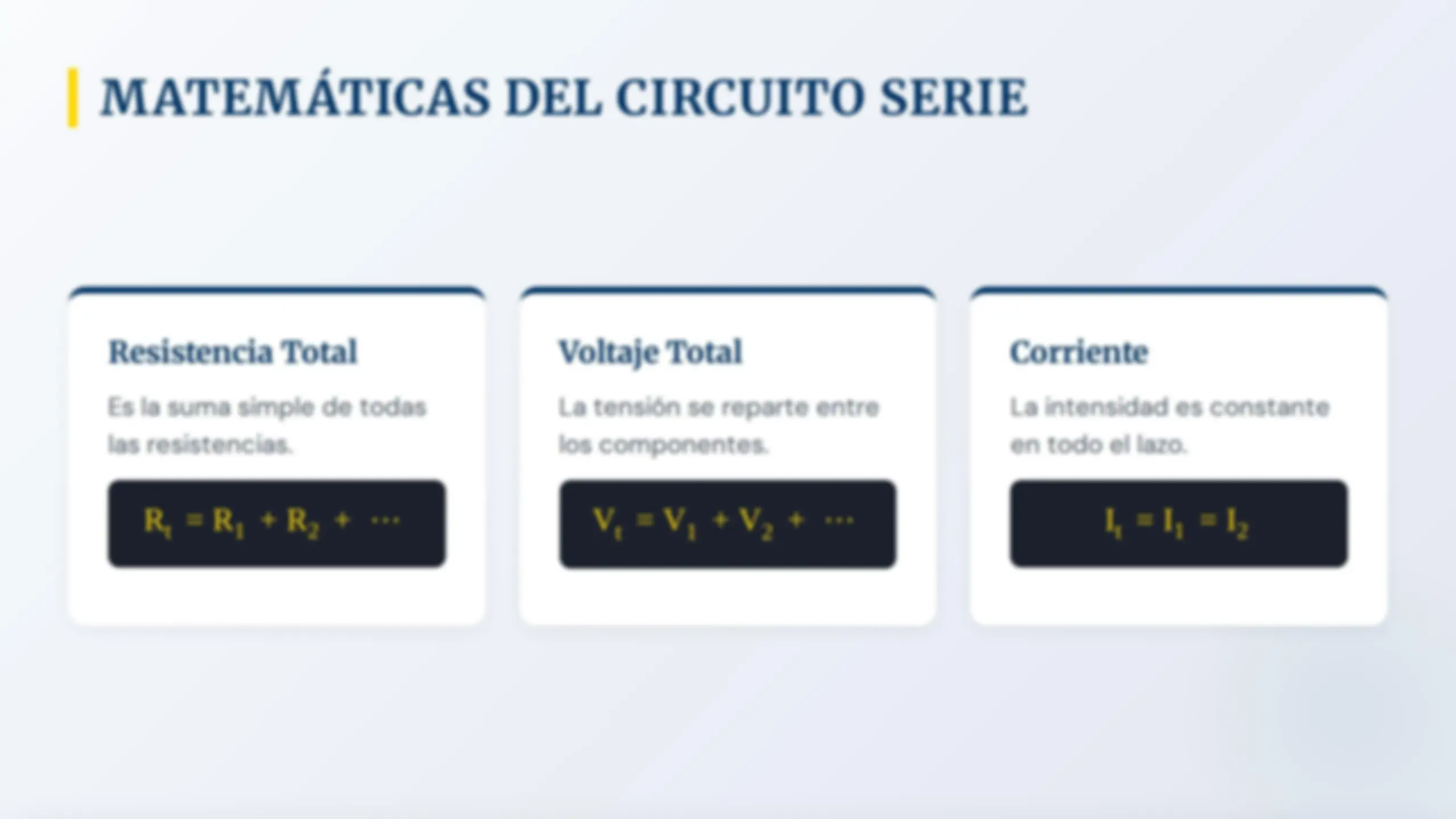

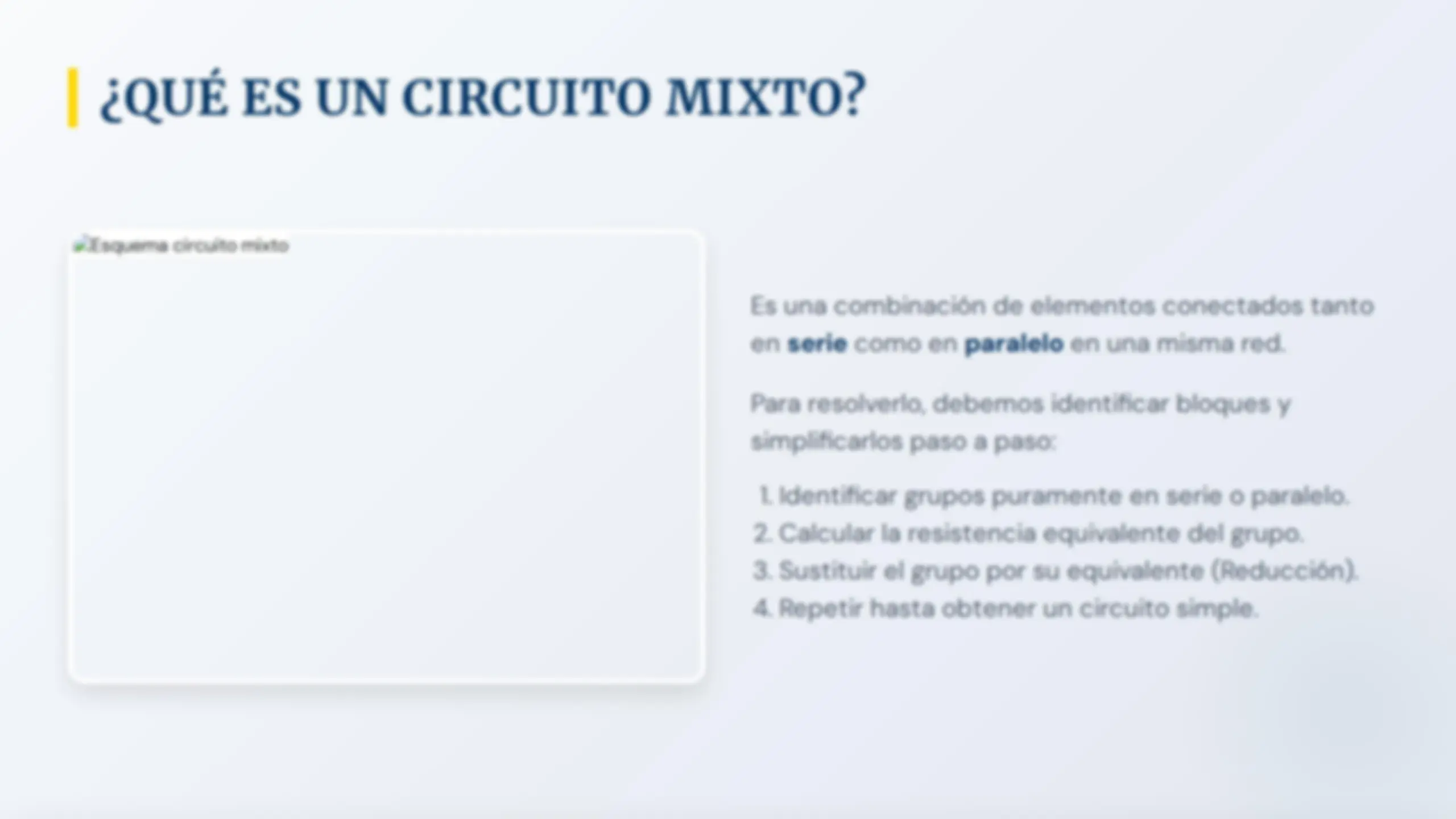

Tipos de Conexión: Serie, Paralelo y Mixto Didáctica para Alumnos de Secundaria | ¿QUÉ ES UN CIRCUITO ELÉCTRICO? l+.Componentes electrónicos básicos Es una interconexión de elementos conductores que forman una trayectoria cerrada por la cual fluye la corriente eléctrica. E) Generador: Proporciona energía (Voltaje). % Conductores: Transportan la corriente. % Receptores: Transforman la energía. | MATEMÁTICAS DEL CIRCUITO SERIE Resistencia Total Voltaje Total Corriente Es la suma simple de todas La tensión se reparte entre La intensidad es constante las resistencias. los componentes. en todo el lazo. | CIRCUITO EN PARALELO l+¿Esquema circuito en paralelo Los receptores se conectan en ramas independientes, uniendo sus extremos a puntos comunes. e La corriente tiene múltiples caminos para circular. e Si un elemento falla, los demás siguen funcionando normalmente. e Eseltipo de conexión que usamos en nuestros hogares. | CUADRO COMPARATIVO Magnitud Circuito Serie Circuito Paralelo Resistencia (R) Aumenta al añadir receptores. Disminuye al añadir receptores. Voltaje (V) Se reparte (Suma). Es el mismo en cada rama. Intensidad (1) Es la misma en todo el circuito. Se reparte por las ramas (Suma). Fallo de elemento Se interrumpe todo el paso. Solo falla la rama afectada. | ¿QUÉ ES UN CIRCUITO MIXTO? l+¿Esquema circuito mixto Es una combinación de elementos conectados tanto en serie como en paralelo en una misma red. Para resolverlo, debemos identificar bloques y simplificarlos paso a paso: 1. Identificar grupos puramente en serie o paralelo. 2. Calcular la resistencia equivalente del grupo. 3. Sustituir el grupo por su equivalente (Reducción). 4. Repetir hasta obtener un circuito simple. | GUÍA DE EJERCICIOS: BÁSICO Problema 1 (Serie) Problema 2 (Paralelo) Tres resistencias de 200, 300 y 500 se conectan Dos bombillas idénticas de 400 cada una están en serie a una batería de 100V. en paralelo conectadas a 120V. e a) Hallar la Resistencia Total (Rt). e a) ¿Cuál es la resistencia equivalente? e b) Hallar la Intensidad Total (It). e b) ¿Cuál es la corriente por cada bombilla? | DESAFÍO: CIRCUITO MIXTO us E A .o- l»..Circuito para ejercicio Instrucciones de la Guía Observe el diagrama adjunto y resuelva paso a paso: 1. Calcule el paralelo de las ramas centrales. 2. Sume el resultado a la resistencia en serie de la entrada. 3. Determine el voltaje consumido en cada sección del circuito. Consejo: Dibuje el circuito simplificado en cada paso de su resolución. | IMAGE SOURCES T, ' l o Ñ A y ME <<. 0% : *Thumbnaj]asfpwwwfundacionendesa.org/content/dam/fundacion endesa-com/actividadesyvisitas/infografia-elementos-circuito-electrico%20(1).jpg Source: www.fundacionendesa.org www.fundacionendesa.org Th umbna ¡]ups;psistemaselectricosdelautomovil.com/wp-content/uploads/2023/10/Circuito-practico-resistencia-serie.webp . Source: A ai lautomovil.com sistemaselectricosdelautomovil.com Th um b na [Js iytimg.com/vi/245-usgm-pk/maxresdefault.jpg Source: www.youtube.com www.youtube.com
