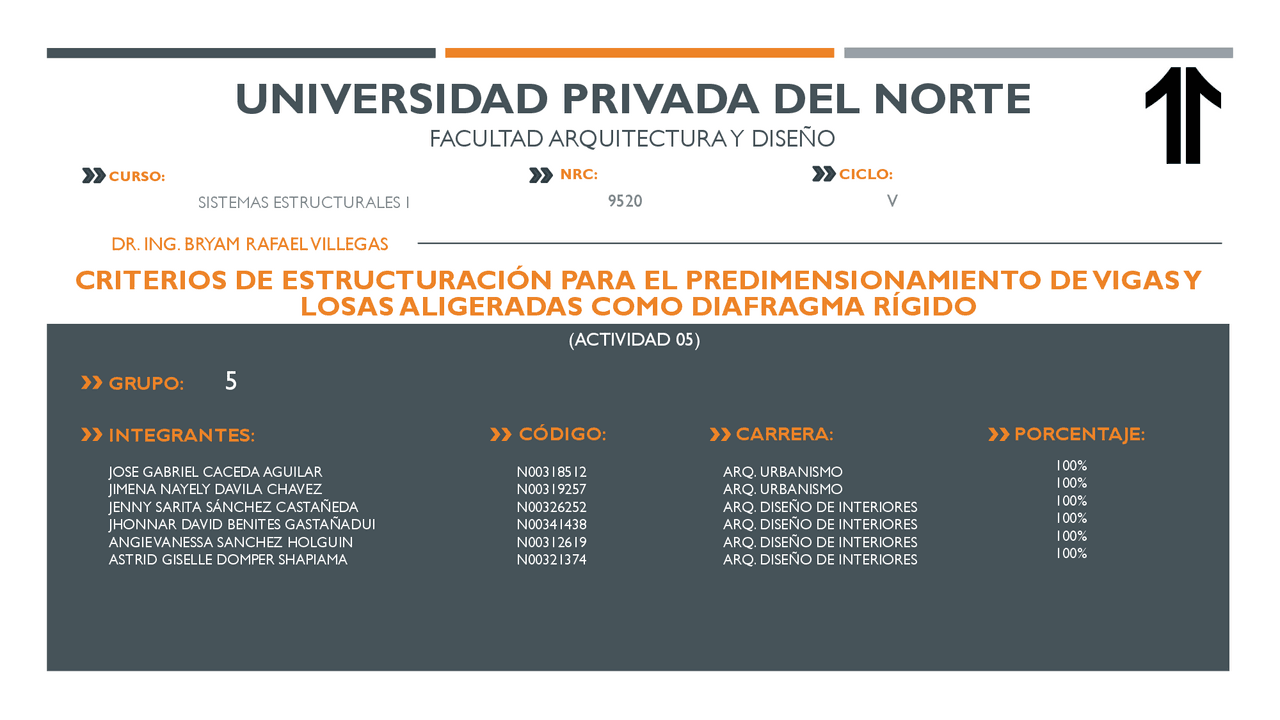

UNIVERSIDAD PRIVADA DEL NORTE
FACULTAD ARQUITECTURA Y DISEÑO
CURSO: SISTEMAS ESTRUCTURALES I
NRC: 9520
CICLO: V
DR. ING. BRYAM RAFAEL VILLEGAS
CRITERIOS DE ESTRUCTURACIÓN PARA EL PREDIMENSIONAMIENTO DE VIGAS Y
LOSAS ALIGERADAS COMO DIAFRAGMA RÍGIDO (ACTIVIDAD 05)
GRUPO: 5
INTEGRANTES: CÓDIGO:^ CARRERA:^ PORCENTAJE:
JOSE GABRIEL CACEDA AGUILAR JIMENA NAYELY DAVILA CHAVEZ JENNY SARITA SÁNCHEZ CASTAÑEDA JHONNAR DAVID BENITES GASTAÑADUI ANGIE VANESSA SANCHEZ HOLGUIN ASTRID GISELLE DOMPER SHAPIAMA
N N N N N N
ARQ. URBANISMO ARQ. URBANISMO ARQ. DISEÑO DE INTERIORES ARQ. DISEÑO DE INTERIORES ARQ. DISEÑO DE INTERIORES ARQ. DISEÑO DE INTERIORES
100% 100% 100% 100% 100% 100%
ÍNDICE
1. ALBAÑILERÍA RNE (Norma E.070)
1.1 CRITERIOS DE LA ESTRUCTURACIÓN
1.2 MATERIALES
1.3 MEDIDAS DE LOS ELEMENTOS
2. CONCRETO ARMADO (Norma E.060)
2.1 CRITERIOS DE LA ESTRUCTURACIÓN
2.2 MATERIALES
2.3 MEDIDAS DE LOS ELEMENTOS
3. CONCLUSIONES
4. BIBLIOGRAFÍA
1.1 CRITERIOS PARA LA ESTRUCTURACIÓN
RESISTENCIA DE LA ALBAÑILERÍA
La resistencia de la albañilería a compresión axial y a corte se determinará de manera empírica o
mediante ensayos de prismas, de acuerdo a la importancia de la edificación y a la zona sísmica donde
se encuentre, según se indica en la Tabla 7.(Norma E.070-Capítulo 5)
MÉTODOS PARA DETERMINAR LA RESISTENCIA A COMPRESIÓN AXIAL Y CORTE
RESISTENCIA
EDIFICIOS DE 1 A 2 PISOS
EDIFICIOS DE 3 A 5 PISOS
EDIFICIOS A MÁS DE 5 PISOS
ZONA SÍSMICA ZONA SÍSMICA ZONA SÍSMICA
3 2 1 3 2 1 3 2 1
COMPRESIÓN AXIAL
A A A B B A B B B
CORTE A A A B A A B B A
A: Obtenida de manera empírica conociendo la calidad del ladrillo y del mortero.
B: Determinadas de los ensayos de compresión axial de pilas y de compresión diagonal de muretes mediante ensayos de laboratorio de acuerdo a lo indicado en las NTP 399.605 y 399.
1.1 CRITERIOS PARA LA ESTRUCTURACIÓN
RESISTENCIA DE LA ALBAÑILERÍA
Cuando se construyan conjuntos de edificios, la resistencia de la albañilería ´ m f y ´ m v deberá comprobarse mediante ensayos de laboratorio previos a la obra y durante la obra. Durante la construcción la resistencia será comprobada mediante ensayos con los criterios siguientes:
(Norma E.070-Capítulo 5)
Cuando se construyan conjuntos de hasta dos pisos en las zonas sísmicas 3 y 2, f’m será verificado con ensayos de tres pilas por cada 500 m2 de área techada y v’m con tres muretes por cada 1000 m2 de área techada.
Cuando se construyan conjuntos de hasta 3 a más pisos en las zonas sísmicas 3 y 2, f’m será verificado con ensayos de tres pilas por cada 500 m2 de área techada y v’m con tres muretes por cada 500 m2 de área techada.
1.1 CRITERIOS PARA LA ESTRUCTURACIÓN
RESISTENCIA DE LA ALBAÑILERÍA
➔ En el caso de no realizarse ensayos de prismas, podrá emplearse los valores mostrados en la siguiente Tabla, correspondientes a
pilas y muretes construidos con mortero 1:4 (cuando la unidad es de arcilla) y 1: ½ : 4 (cuando la materia prima es sílice-cal o
concreto), para otras unidades u otro tipo de mortero se tendrá que realizar los ensayos respectivos.
RESISTENCIAS CARACTERÍSTICAS DE LA ALBAÑILERÍA Mpa(Kg/cm2)
Materia Prima Denominación
Unidad
f’b
Pilas
f’m
Muretes
v’m
ARCILLA
King Kong Artesanal 5,4(55) 3,4(35) 0,5(5,1)
King Kong Industrial 14,2(145) 6,4(65) 0,8(81) Rejilla Industrial 21,1(215) 8,3(85) 0,9(9,2)
SÍLICE-CAL
King Kong Normal 15,7(160) 10,8(110) 1,0(9,7) Dédalo 14,2(145) 9,3(95) 1,0(9,7)
Estándar y Mecano(*) 14,2(145) 10,8(110) 0,9(9,2)
CONCRETO Bloque Tipo P(*)
4,9(50) 6,4(65) 7,4(75) 8,3(85)
7,3(74) 8,3(85) 9,3(95) 11,8(120)
0,8(8,6) 0,9(9,2) 1,0(9,7) 1,1(10,9)
➔ (*) Utilizados para la construcción de
Muros Armados
1.1 CRITERIOS PARA LA ESTRUCTURACIÓN
ESTRUCTURACIÓN DEL DIAFRAGMA RÍGIDO
➔ Debe preferirse edificaciones con diafragma rígido y continuo, es decir,
edificaciones en los que las losas de piso, el techo y la cimentación, actúen
como elementos que integran a los muros portantes y compatibilizan sus
desplazamientos laterales.
➔ Podrá considerarse que el diafragma es rígido cuando la relación entre sus
lados no excede de 4. Se deberá considerar y evaluar el efecto que sobre
la rigidez del diafragma tienen las aberturas y discontinuidades en la losa.
➔ Los diafragmas deben tener una conexión firme y permanente con todos
los muros para asegurar que cumplan con la función de distribuir las
fuerzas laterales en proporción a la rigidez de los muros y servirles,
además, como arriostres horizontales.
1.1 CRITERIOS PARA LA ESTRUCTURACIÓN
ARRIOSTRES
➔ Los muros portantes y no portantes, de albañilería simple o albañilería confinada, serán arriostrados por elementos verticales u horizontales tales como muros transversales, columnas, soleras y diafragmas rígidos de piso. ➔ Los arriostres se diseñarán como apoyos del muro arriostrado, considerando a éste como si fuese una losa sujeta a fuerzas perpendiculares a su plano. ➔ Un muro se considerará arriostrado cuando: ◆ El amarre o anclaje entre el muro y sus arriostres garantice la adecuada transferencia de esfuerzos. ◆ Los arriostres tengan la suficiente resistencia y estabilidad que permita transmitir las fuerzas actuantes a los elementos estructurales adyacentes o al suelo. ◆ Al emplearse los techos para su estabilidad lateral, se tomen precauciones para que las fuerzas laterales que actúan en estos techos sean transferidas al suelo.
1.2 MATERIALES
En el capítulo 3 de la norma E 0.70 de RNE el cual compone al tema de Albañilería encontramos los
materiales a usar en la albañilería confinada. siendo los siguientes:
Unidad de albañilería:
De acuerdo al tamaño de la unidad puede tomar dos nombres, si la unidad se puede sostener con una mano será “Ladrillo” y si requiere ambas manos será llamada “Bloque”. su fabricación podrá ser de arcilla, sílice-cal o concreto. su forma podra ser sólida, hueca o tubular. En caso sea concreto la materia prima del ladrillo o bloque para su uso se deberá respetar los 28 días mínimos para su curación.
1.2 MATERIALES
Mortero:
Constituido por aglomerantes y agregado
fino, se añadirá la máxima cantidad de agua
que proporción trabajabilidad, adhesividad y
no segregación del agregado. para su uso
destinado en la albañileria deberá seguir las
normas indicadas en el NTP 3999.607 y
1.2 MATERIALES
El mortero será compuesto por:
Cemento Arena fina Agua bebible
1.2 MATERIALES
Acero de refuerzo:
deberá cumplir en las normas establecidas
en la norma E 0.60 Concreto armado. podrá
usarse barras lisas en estribos y armaduras
electrosoldadas como refuerzo horizontal. la
armadura podrá ser mediante canastillas
limitándose hasta dos pisos o en los últimos
dos pisos de un edificio de más de dos
niveles.
1.2 MATERIALES
Barra lisa Armadura electrosoldada
Canastilla
1.3 MEDIDAS DE LOS ELEMENTOS
De acuerdo a su estructura revisada en el capítulo 6 de la norma E 0.70. se observa 4 elementos de estructura:
Diafragmas rígidos:
Se debe preferir esta estructura porque las losas, el techo y la cimentación actúan como elementos que integran a
los muros portantes compatibilizando los desplazamientos horizontales. los diafragmas tendrán una conexión firme
y permanente, distribuirán las fuerzas laterales servirán además de arriostres. pueden ser LOSAS unidireccionales o
bidireccionales. se aceptará diafragma flexible en el último nivel, siendo en ese caso que los muros deberán trabajar
con fuerzas laterales perpendiculares al plano, con columnas de amarre, muros ortogonales, vigas soleras y la
adecuada conexión al diafragma.
la configuración debe ser mediantes plantas simples con muros dúctiles. las plantas con forma de L, T, etc. deberán
ser evitadas. deberá haber simetría en la distribución de masas. se regulará la altura evitando cambios bruscos de
rigidez discontinuidades en las fuerzas de gravedad.
1.3 MEDIDAS DE LOS ELEMENTOS
Diafragmas flexibles:
se considera cuando los entrepisos y techos conectan los muros portantes pero no compatibilizan sus
desplazamientos. se debe limitar sus niveles hasta un máximo de 3. sus muros se deben arriostrarse
transversalmente. su análisis deberá ser más exhaustivo en las conexiones y se hará mediante un modelo lineal
tridimensional
Muros portantes:
debera ser una seccion transversal de preferencia simetrica. continúa verticalmente hasta la cimentación. longitud
mayor o igual a 1,20 m para contribuir a la resistencia horizontal. tendrán función de juntas y así evitar
contracciones dilataciones y asentamientos diferenciales. la distancia máxima entre juntas de control es de 8 m
cuando son muros de unidades de concreto y 25 m en el caso de ser de unidades de arcilla.
Arriostres:
se diseñarán como apoyos del muro arriostrado. se considerará arriostrado cuando el anclaje entre muro y
arriostres transfiera adecuadamente los esfuerzos y tengan la suficiente resistencia y estabilidad para transmitir las
fuerzas actuantes a los elementos estructurales adyacentes o al suelo
