UNIVERSIDAD CATOLICA REDEMPTORIS MATER
CARRERA: ARQUITECTURA ELABORA: MARIA GUADALUPE DUARTE FIGUEROA FECHA:10 /05 /
ASIGNATURA: ESTRUCTURAS I REVISA: ING. GONZALO SOBALVARRO ESCALA: LIBRE

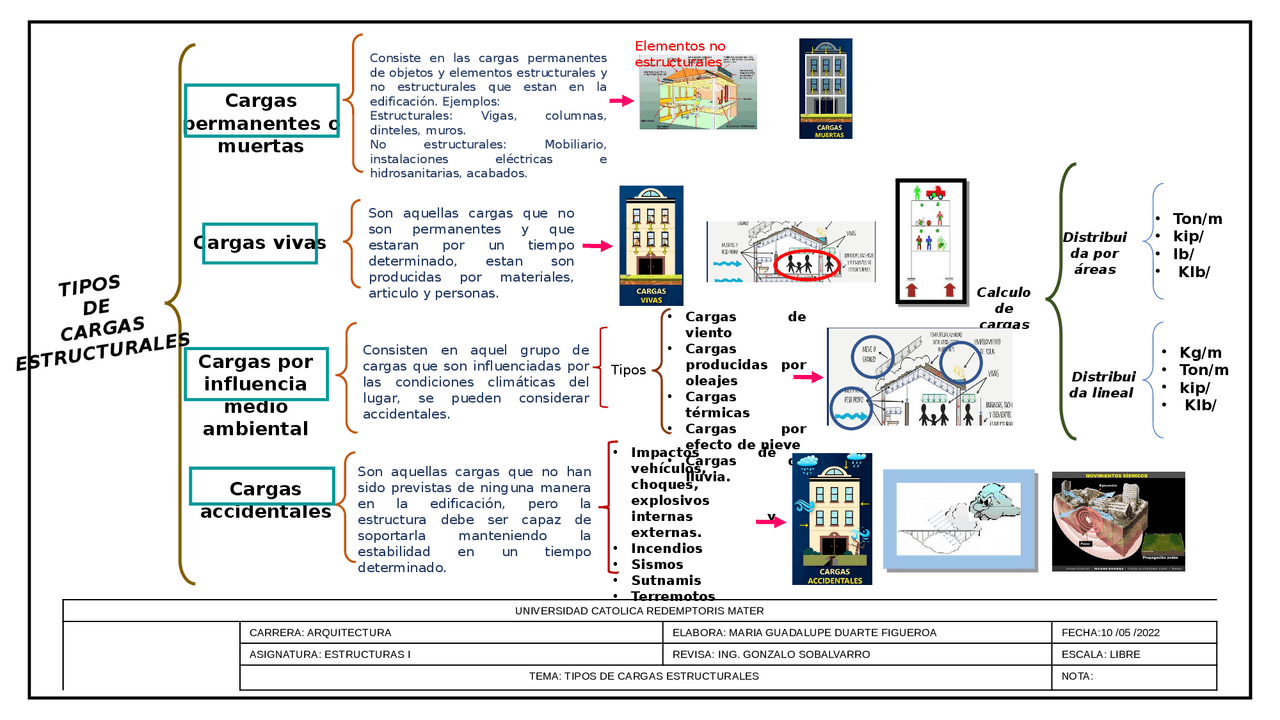

TIPOS
DE
CARGAS
ESTRUCTURALES
Cargas
permanentes o
muertas
Cargas por
influencia
medio
ambiental
Consiste en las cargas permanentes
de objetos y elementos estructurales y
no estructurales que estan en la
edificación. Ejemplos:
Estructurales: Vigas, columnas,
dinteles, muros.
No estructurales: Mobiliario,
instalaciones eléctricas e
hidrosanitarias, acabados.
Cargas vivas
Cargas
accidentales
Son aquellas cargas que no
son permanentes y que
estaran por un tiempo
determinado, estan son
producidas por materiales,
articulo y personas. Calculo
de
cargas
Consisten en aquel grupo de
cargas que son influenciadas por
las condiciones climáticas del
lugar, se pueden considerar
accidentales.
Tipos
Cargas de
viento
Cargas
producidas por
oleajes
Cargas
térmicas
Cargas por
efecto de nieve
Cargas de
lluvia.
Son aquellas cargas que no han
sido previstas de ninguna manera
en la edificación, pero la
estructura debe ser capaz de
soportarla manteniendo la
estabilidad en un tiempo
determinado.
Impactos de
vehículos,
choques,
explosivos
internas y
externas.
Incendios
Sismos
Sutnamis
Terremotos
Distribui
da por
áreas
Ton/m
Klb/
Distribui
da lineal
Kg/m
Klb/
Elementos no
estructurales
UNIVERSIDAD CATOLICA REDEMPTORIS MATER
CARRERA: ARQUITECTURA ELABORA: MARIA GUADALUPE DUARTE FIGUEROA FECHA:10 /05 /
ASIGNATURA: ESTRUCTURAS I REVISA: ING. GONZALO SOBALVARRO ESCALA: LIBRE
TIPOS
DE
SOLDADURAS
Soldadura
homogénea
Soldadura
heterogénea
Soldadura
blanda
Utilizada en la soldadura de cables, chapas y componentes eléctricos.
La temperatura utilizada es por debajo de los 400ºC.
Soldadura
fuerte
- Resistencia mayor
- se buscan uniones que requieran soportar esfuerzos muy elevados o altas temperaturas,
este tipo de soldadura resiste incluso el mismo metal que ha unido.
- La temperatura utilizada es a partir de 800ºC.
Soldadura
a presión
Por fusión
Consiste en unir los materiales al estar en estado de plástico utilizando calor..
- Consiste en derretir los materiales a altos grados de temperatura
y luego se funde.
Laser
Oxiacetilénica
Eléctrica
UNIVERSIDAD CATOLICA REDEMPTORIS MATER
CARRERA: ARQUITECTURA ELABORA: MARIA GUADALUPE DUARTE FIGUEROA FECHA:10 /05 /
ASIGNATURA: ESTRUCTURAS I REVISA: ING. GONZALO SOBALVARRO ESCALA: LIBRE
TIPOS
DE
SOLDADURAS
Soldadur
a de
estado
sólido
MIG-MAG
Sus siglas provienen de Metal Inert Gas y
Metal Active Gas, se desarrolla con un
electrodo consumible y con un gas
protector inerte o activo según el trabajo
en una atmósfera circundante.
Este proceso consigue ensamblar dos pedazos de metal
mediante vibración y presión sin utilizar ningún tipo de calor
para conseguir derretir los metales utilizados.
Con la alta presión y vibración los metales intercambian
átomos entre ellos mediante el método de difusión, enlazando
los dos pedazos en uno solo.
- La soldadura ultrasónica.
- Soldadura de la explosión.
- Soldadura de la de fricción.
- Soldadura del rodillo.
- Soldadura de pulso
electromagnético.
- Soldadura de co-extrusión.
- Soldadura en frío.
- Soldadura de difusión.
Soldadura exotérmica.
- Soldadura de alta frecuencia.
Soldadura de presión caliente.
Soldadura de inducción.
Soldadura
de forja
- Es el tipo de soldadura más antiguo y más utilizado por los herreros.
- Este se realiza calentando dos pedazos de acero con poco carbono a 1.800 grados
Fahrenheit (982,22 ºC) y martillándolos juntos.
- La ventaja que podemos encontrar en este tipo de soldadura es su versatilidad, ya que
puede ser utilizada para fabricar una alta gama de productos, pero se requiere bastante
destreza para soldar en forja.
Soldadura
por arco
eléctrico
Para lograr la soldadura se utiliza una fuente de energía
eléctrica (ya sea corriente continua o alterna) que permite
derretir los metales.
El proceso varía de acuerdo a la fuente de energía utilizada,
el tipo de electrodos, y la utilización o no de un gas u otro
material que altere la interacción de los componentes con la
atmósfera.
UNIVERSIDAD CATOLICA REDEMPTORIS MATER
CARRERA: ARQUITECTURA ELABORA: MARIA GUADALUPE DUARTE FIGUEROA FECHA:10 /05 /
ASIGNATURA: ESTRUCTURAS I REVISA: ING. GONZALO SOBALVARRO ESCALA: LIBRE
MIG-MAG
Sus siglas provienen de Metal Inert Gas y
Metal Active Gas, se desarrolla con un
electrodo consumible y con un gas
protector inerte o activo según el trabajo
en una atmósfera circundante.
- La soldadura ultrasónica.
- Soldadura de la explosión.
- Soldadura de la de fricción.
- Soldadura del rodillo.
- Soldadura de pulso
electromagnético.
- Soldadura de co-extrusión.
- Soldadura en frío.
- Soldadura de difusión.
Soldadura exotérmica.
- Soldadura de alta frecuencia.
Soldadura de presión caliente.
Soldadura de inducción.
¿Cuáles son los diferentes tipos de soldadura? (s. f.). De Maquinas y Herramientas.
Recuperado 6 de octubre de 2022, de
https://www.demaquinasyherramientas.com/soldadura/cuales-son-los-diferentes-tipos-de-so
ldadura
- CUÁNTOS Y QUÉ TIPOS DE SOLDADURA DIFERENTES EXISTEN. (s. f.). GNC
Caldereria. Recuperado 6 de octubre de 2022, de
https://www.gnccaldereria.es/tipos-de-soldadura/
- ¿Cuáles son los diferentes tipos de soldadura? (2021, 6 abril). SUMATEC. Recuperado 6
de octubre de 2022, de https://sumatec.co/cuales-son-los-diferentes-tipos-de-soldadura/
