ICC2302 - Ingeniería de Construcción - 2008

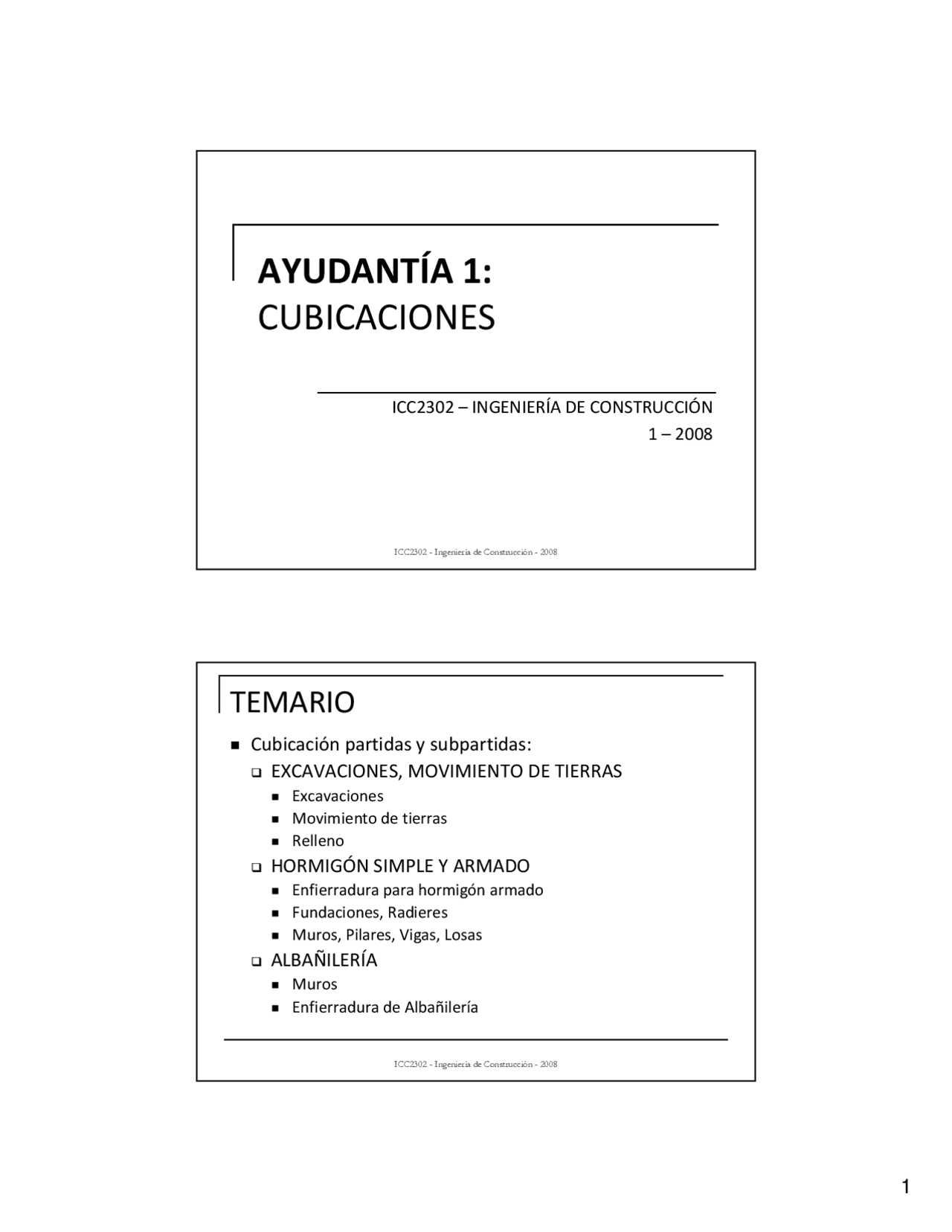

ICC2302 – INGENIERÍA DE CONSTRUCCIÓN 1 – 2008
ICC2302 - Ingeniería de Construcción - 2008
Cubicación partidas y subpartidas: EXCAVACIONES, MOVIMIENTO DE TIERRAS Excavaciones Movimiento de tierras Relleno HORMIGÓN SIMPLE Y ARMADO Enfierradura para hormigón armado Fundaciones, Radieres Muros, Pilares, Vigas, Losas ALBAÑILERÍA Muros Enfierradura de Albañilería
ICC2302 - Ingeniería de Construcción - 2008
Ejercicio de cubicación en ayudantía.
Determinación superficie edificada.
ICC2302 - Ingeniería de Construcción - 2008
Se entiende por CUBICACIÓN aquella actividad destinada a determinar las cantidades de las partes constituyentes de una obra de edificación y todas sus componentes.
Estas cantidades se obtienen en partidas tales como:
Excavaciones Enfierraduras Hormigones Albañilerías
ICC2302 - Ingeniería de Construcción - 2008
Excavaciones para fundaciones con moldaje y en terrenos que exijan talud, al cubicar se “aumenta” ancho en 10 cm. por lado.
ICC2302 - Ingeniería de Construcción - 2008
EXCAVACIÓN SIN TALUD
EXCAVACIÓN CON TALUD
ICC2302 - Ingeniería de Construcción - 2008
Se calcula en volumen (m3) de escombro extraído. El volumen es el registrado en la excavación, aumentado en el esponjamiento que corresponda.
ICC2302 - Ingeniería de Construcción - 2008
Se mide por el volumen (m3) del espacio neto que será rellenado, independiente de la naturaleza y origen del relleno. La compactación se estima de acuerdo a la siguiente tabla:
ICC2302 - Ingeniería de Construcción - 2008
Barra redonda lisa: Aquella cuya sección transversal es uniforme en todo su largo En Chile sólo se fabrican en diámetro de 6 mm y en calidad A 44-28H.
ICC2302 - Ingeniería de Construcción - 2008
Barra con resaltes: Aquella que presenta nervios longitudinales y resaltes perpendiculares o inclinados con respecto a su eje (mayor adherencia al hormigón) Se fabrican en A 44-28H y A 63-42H: En rollos los diámetros 8, 10 y 12 mm. En barras los diámetros 8, 10, 12, 16, 18, 22, 25, 28, 32 y 36 mm.
ICC2302 - Ingeniería de Construcción - 2008
La forma normal de entrega de la enfierradura es la siguiente:
ICC2302 - Ingeniería de Construcción - 2008
ICC2302 - Ingeniería de Construcción - 2008
ICC2302 - Ingeniería de Construcción - 2008
ICC2302 - Ingeniería de Construcción - 2008
Un elemento estructural empotrado en ambos extremos, está sometido a esfuerzos de flexión como los que se ven en la figura:
ICC2302 - Ingeniería de Construcción - 2008
Para que este elemento estructural (como una losa) pueda resistir este tipo de solicitaciones en sus extremos (apoyadas sobre muros o vigas), se dispone la armadura como se muestra en la figura:
ICC2302 - Ingeniería de Construcción - 2008
Considerando su objetivo, éstas deben instalarse en aquellas zonas donde la enfierradura no esté debidamente fijada (generalmente fierros de zona superior de losa). Se disponen de forma perpendicular al fierro superior.
ICC2302 - Ingeniería de Construcción - 2008
Se cubican en kg, separándolas según sus diferentes diámetros.
Para calcular el total de kg. se considera el largo total de enfierradura (de un tipo de diámetro) y se multiplica por el peso nominal del diámetro correspondiente.
PESO (kg) = LARGO TOTAL (m) * PESO NOMINAL (kg/m)
ICC2302 - Ingeniería de Construcción - 2008
Según la norma chilena NCh 204 Of77, los pesos nominales respectivos para los diferentes diámetros de los aceros son:
ICC2302 - Ingeniería de Construcción - 2008
Se debe considerar al término de la cubicación de enfierradura, un 5% extra por pérdidas a causa de despuntes y trabas.
ICC2302 - Ingeniería de Construcción - 2008
ICC2302 - Ingeniería de Construcción - 2008
ICC2302 - Ingeniería de Construcción - 2008
ICC2302 - Ingeniería de Construcción - 2008
El hormigón se mide por su volumen (m3), sin descontar el espacio ocupado por las armaduras de acero ni tuberías (cuyo diámetro no supere 0,25 m).
En la cubicación de hormigón se descuentan todos los vanos, escotillas o aberturas de superficie superior a 0, m2.
La cubicación se realiza por partidas separadas para cada tipo de hormigón, elemento a hormigonar y/o tipo de moldaje a utilizar, aunque constituyan un mismo elemento o conjunto.
ICC2302 - Ingeniería de Construcción - 2008
Si la losa se apoya en un muro que no es de hormigón armado y sin interposición de cadena o viga, se debe incluir el espesor del muro en su cubicación.
ICC2302 - Ingeniería de Construcción - 2008
En las zonas de intersección (partes comunes), el orden de precedencia en la cubicación es la de la figura:
ICC2302 - Ingeniería de Construcción - 2008
ALBAÑILERÍA es una estructura construida sobre la base del empleo de ladrillos de cerámica, bloques de cemento, piedras o algún otro elemento de forma semirregular.
Se forma por la yuxtaposición de estos elementos individuales, unidos por un aglomerante adecuado (mortero en general) y eventualmente reforzado por otros elementos (fierros).
ICC2302 - Ingeniería de Construcción - 2008
La albañilería se mide, en general, por su superficie efectiva (m2), cualquiera sea su espesor. Se descuentan en los vanos un porcentaje de la superficie (ver tabla), como compensación de la mano de obra y materiales para la formación del vano.
