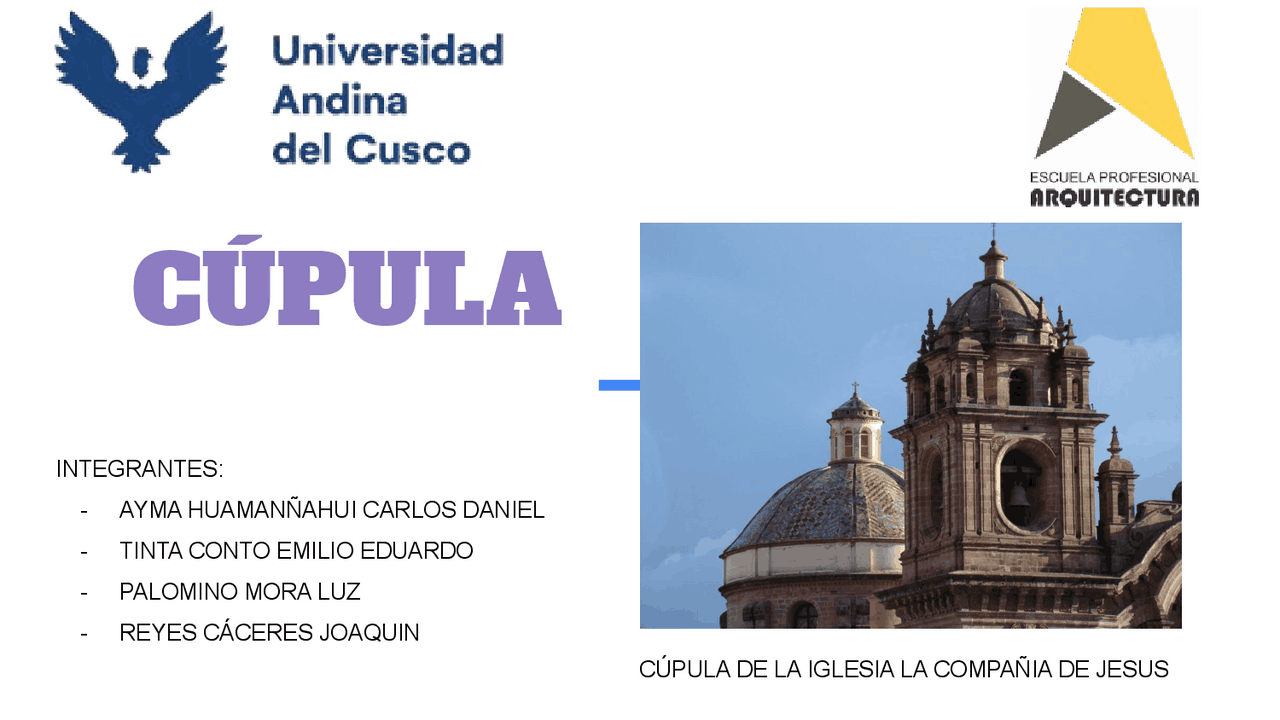

CÚPULA

INTEGRANTES:

• AYMA HUAMANÑAHUI CARLOS DANIEL
• TINTA CONTO EMILIO EDUARDO
• PALOMINO MORA LUZ
• REYES CÁCERES JOAQUIN

CÚPULA DE LA IGLESIA LA COMPAÑIA DE JESUS

QUE ES UNA CÚPULA?

Una cúpula es una de las partes más importantes de la arquitectura como ciencia y como arte. La cúpula es aquello que se utiliza para cerrar un espacio abierto y por lo general tienen formas llamativas tanto por fuera como por dentro. La cúpula puede terminar cerrada en forma de cono, de cebolla, de manera circular o triangular de acuerdo al estilo artístico al que se haga referencia. La construcción y emplazamiento de una cúpula es uno de los momentos más importantes en la edificación ya que la misma requiere muchos cuidados y detalles como para poder mantenerse en alto y no sucumbir.

CÓMO FUNCIONA

UNA CÚPULA?

El mecanismo resistente de las cúpulas tiene una particularidad que las hace superar ampliamente la capacidad estructural se los arcos.Cada meridiano se comporta como si fuera un arco funicular de las cargas aplicadas ,es decir ,resiste las cargas sin desarrollar tensiones de flexión para cualquier sistema de cargas

IDEA DE CÚPULA

MATERIALES

Los materiales tradicionales de las cúpulas eran de

adobe, ladrillo o piedra.

● Hierro colado. ● Hormigón armado. ● Acero. ● Aluminio. ● Madera laminada o plásticos.

morteros de cal grasa y arena

ordinaria 20-25 Kg/cm2.

morteros de cal hidráulica 75

Kg/cm2.

morteros de cal muy hidráulica 146

Kg/cma.

SISTEMA ESTRUCTURAL

PRINCIPIO ESTRUCTURAL

La cúpula es generada a partir de la rotación de un arco sobre su eje medio. Es una estructura de tipo autoportante

● semiesférica, ● semielipsoide de planta circular. ● semielipsoide de planta elíptica ● semiparaboloide de planta circular ● semiparaboloide de planta elíptica ● semihiperboloide de planta circular semihiperboloide de planta elíptica ● baída (o vaída).

Forma geométrica

Los esfuerzos predominantes son de tracción en el sentido de los paralelos y de compresión en el sentido de los meridianos.

TIPOS DE CÚPULAS

La cúpula tiene una larga historia en el

entorno construido, y ha sido una

característica de diseño de muchos tipos

diferentes de arquitectura en todo el mundo.

Cúpula de arco

cruzado

Cúpula geodésica

Cúpula acebollada Cúpula monolítica

Cúpula de platillo Cúpula acanalada

PROCESO CONSTRUCTIVO

VENTAJAS Y DESVENTAJAS:

VENTAJAS:

• AHORRO DEL MATERIAL: La cúpula es la estructura que más superficie nos va a aportar con la misma cantidad de material.
• RESISTENCIA ESTRUCTURAL: El reparto de fuerzas de la cúpula genera mayor resistencia que los techos convencionales. Esto puede ser una ventaja para construir con materiales que no sean tan resistentes.
• REPARTO DE LA TEMPERATURA DEL AIRE: Con la estructura de cúpula o domo se evita el estancamiento de la circulación del aire, no hay ángulos entre paredes, así la distribución del calor que generamos dentro también será más eficiente. El futuro de una construcción responsable pasa por el hecho de adaptarnos de la mejor manera posible al medio que nos rodea. La estructura de cúpula había sido casi olvidada en nuestras formas de construir convencionales.

DESVENTAJAS:

• ESPACIOS NO UTILIZABLES : El diseño esférico de una cúpula geodésica crea una falta de espacio utilizable dentro de la casa.
• PUERTAS Y VENTANAS : :Encontrar puertas y ventanas que se ajusten a las cúpulas geodésicas puede ser un reto.
• PERMISOS : La obtención de un permiso de construcción de una cúpula geodésica puede ser difícil de obtener en muchas áreas.
• Estabilidad Estructural asísmico, soporta cargas de vientos, cargas dinámicas y estáticas (como nieve).
• Estabilidad Térmica Funciona perfecto en climas extremos.
• Eficiencia Energética Utiliza al máximo los recursos naturales (Luz del Sol) , es amigable con el entorno natural, economía en calefacción al ser una forma semiesférica los flujos de aire son circulares
